Описание

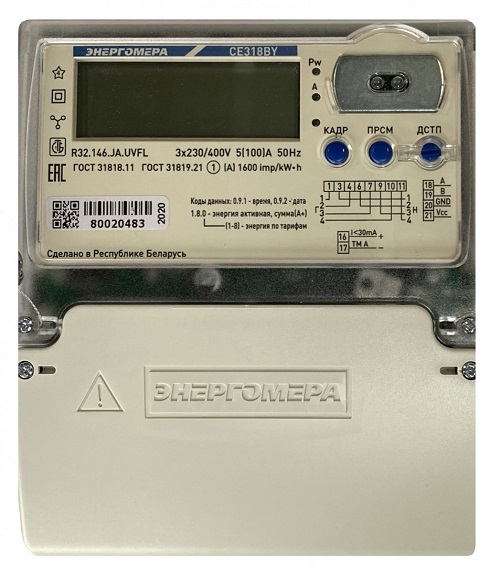

Счетчик активной и реактивной электрической энергии трехфазный СЕ318BY R32, предназначенныq для измерения активной и реактивной электрической энергии, активной и реактивной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Результаты  измерений  получаются  путем  считывания  с  измерительных  микросхем значений электрических параметров (активной и реактивной электроэнергии (потребленной и  генерируемой),  активной,  реактивной  и  полной  мощности,  значений  тока,  напряжения, коэффициента мощности, частоты и угла между током и напряжением). Считанные данные и другая информация в предусмотренном объеме отображаются на жидкокристаллическом индикаторе  (ЖКИ)  и,  в  зависимости  от  исполнения  счетчика, могут быть переданы по оптическому порту и по одному из интерфейсов: EIA485, радиоинтерфейсу.

Счетчик  имеет  электронный  счетный  механизм,  осуществляющий  учет  активной  и реактивной  энергии  в  кВт•ч  и  кВар•ч  соответственно  суммарно  и  по  восьми  тарифам  в одном или в двух (для двунаправленного счетчика) направлениях.

 Функциональные возможности

К функциональным возможностям счетчика, в зависимости от исполнения, относятся:

• многотарифный учет электроэнергии;
• триварианта управления тарификацией – пособытиям, внешнее и повременное;
• возможность одновременного использования вариантов управления тарификацией;
• ведение ретроспективы (фиксация значений накопителей энергии на начало до 128 суток, 40 расчетных периодов(месяцев), 10 лет);
• ведение ретроспективы по событиям (до 20 событий);
• ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
• ведение интервальных профилей с гибкой расширенной настройкой типа сохраняемых параметров и параметров ведения (для счетчика исполнения Z);
• измерение параметров сети:

1. частоты сети;
2. тока по фазам;
3. напряжения по фазам;
4. линейных напряжений;

• углов между током и напряжением по фазам;
• углов между напряжениями фаз;
• коэффициента мощности по фазам;
• активной мощности по фазам и суммарно;
• реактивной мощности по фазам и суммарно;
• полной мощности по фазам и суммарно.
• измерение отдельных показателей качества электроэнергии (ПКЭ):

1. длительность провала напряжения;
2. глубина провала напряжения;
3. длительность перенапряжения;
4. максимальное значение перенапряжения;
5. перерывы электроснабжения;

• контроль потребляемой активной мощностина интервале интегрирования;
• контроль потребляемой мгновенной мощности;
• контроль лимитов потребления активной энергии;
• предоплатный режим;
• контроль малого потребления;
• контроль напряжения питающей сети;
• контроль потребляемых токов;
• контроль частоты сети;
• контроль последовательности фаз;
• контроль обрыва фазы;
• контроль встречного потока мощности;
• реле сигнализации (для счетчика исполнения S);
• звуковой сигнал;
• сигнализация по интерфейсу;
• учет времени;
• самодиагностика;
• защита информации;
• электронные пломбы(для счетчика исполнения V);
• датчик постоянного магнитного поля(для счетчика исполнения F);
• датчик переменного магнитного поля (для счетчика исполнения M);
• датчик радиочастотного воздействия(для счетчика исполнения M);
• журналы событий;
• механизм расширенной настройки действий пособытиям, возникающим в счетчике;
• поддержка протокола обмена SmartMeteringProtocol(SMP);
• сопровождение отображаемой информацииOBIS-кодами;
• режим отложенного пломбирования клеммной крышки кнопкой;
• работа режима отложенного пломбирования при батарейном питании;

Типовые исполнения

• CE318BY R32.146.JA.UVFL (230В, 5(100)А, опто, RS485)
• CE318BY R32.146.JR.UVFL (230В, 5(100)А, опто, радио)
• CE318BY R32.043.JA.UVFL (230В, 5(10)А, опто, RS485)
• CE318BY R32.043.JR.UVFL (230В, 5(10)А, опто, радио)

Технические характеристики

Схема подключения

Схема подключения счетчика CE318 непосредственного включения. Трехфазная четырехпроводная сеть.

Схема подключения счетчика CE318 полукосвенного включения. Подключение через три трансформатора тока, трехфазная четырехпроводная сеть.

Схема подключения счетчика CE318 трансформаторного включения. Подключение через три трансформатора тока и три трансформатора напряжения, трехфазная трехпроводная сеть.

Обозначение контактов счетчика
