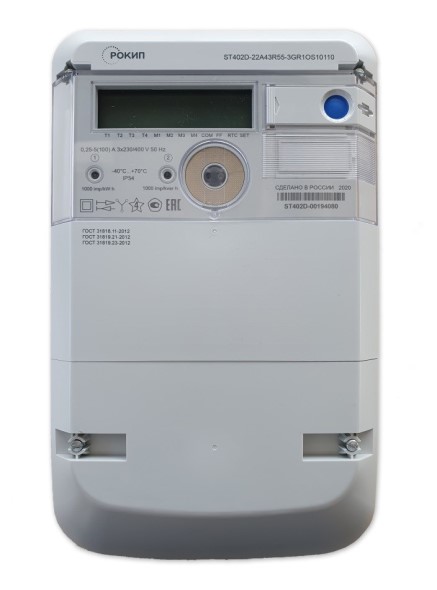

Счетчики электрической энергии трехфазные ST402D являются интеллектуальными приборами учета активной и реактивной энергии в прямом и обратном направлении, предназначены для установки внутри помещений или в щитках.
| Наименование характеристики | Значение |
| Значения постоянной счетчика для активной электрической энергии имп./(кВт∙ч) и для реактивной электрической энергии ипм./(квар·ч) |
1000; 10000 |
| Количество десятичных знаков отсчетного устройства, не менее |
8 |
| Разрешающая способность счетного механизма отсчетного устройства, кВт·ч, не менее |
0,01 |
| Полная мощность, потребляемая каждой цепью тока при базовом токе, В·А, не более |
0,3 |
| Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, В·А (Вт), не более |
10 (2) |
| Длительность хранения информации при отключении питания, лет, не менее |
20 |
| Максимальный ток реле при выполнении операции отключения/включения (без приваривания контактов реле), не менее |
1,1∙Iмакс |
| Число тарифов, не менее | 8 |
| Число временных зон, не менее | 48 |
| Глубина хранения значений электрической энергии на начало месяца (с нарастающим итогом, а также запрограммированных параметров и с циклической перезаписью начиная с самого раннего значения), мес, не менее |
36 |
| Глубина хранения значений электрической энергии на начало суток (с нарастающим итогом, а также запрограммированных параметров и с циклической перезаписью начиная с самого раннего значения), сут, не менее |
180 |
| Глубина хранения значений электрической энергии на начало интервала 60 мин (с нарастающим итогом, а также запрограммированных параметров и с циклической перезаписью начиная с самого раннего значения), сут, не менее |
180 |
| Глубина хранения значений электрической энергии, потребленной за интервал 60 мин (с нарастающим итогом, а также запрограммированных параметров и с циклической перезаписью начиная с самого раннего значения), сут, не менее |
180 |
| Интервал усреднения мощности для фиксации профиля нагрузки, мин |
от 1 до 60 |
| Глубина хранения профиля нагрузки при интервале усреднения 60 мин (с нарастающим итогом, а также запрограммированных параметров и с циклической перезаписью начиная с самого раннего значения), сут, не менее |
123 |
| Глубина хранения значения потребленной активной и реактивной электрической энергии с нарастающим итогом суммарно и раздельно по тарифам, фиксированных на начало каждых суток (00 часов 00 минут 00 секунд) с циклической перезаписью начиная с самого раннего значения, глубина хранения, не менее |
180 |
| Количество записей в журнале событий, не менее |
500 |
| Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее |
1 |
| Скорость обмена информацией по интерфейсам, бит/с |
9600 |
| Самодиагностика счетчика | Есть |
| Рабочие условия измерений: - температура окружающей среды, ºС - относительная влажность (при температуре окружающей среды + 30 ºС), %, не более: - исполнения корпусов счетчиков щитовое и для DIN-рейки - исполнение счетчиков в корпусе SPLIT |
от -40 до +70
|
| Габаритные размеры счетчиков (длина×ширина×высота), мм, не более - счетчики в щитовом исполнении корпуса - счетчики в исполнении корпуса SPLIT - счетчики в исполнении корпуса для DIN-рейки |
179×81×302 |
| Масса, кг, не более | 2,0 |
| Срок службы счетчика, лет | 30 |
| Средняя наработка на отказ, ч | 320000 |
Схема подключения непосредственного счетчика
Клеммная колодка и разъемы интерфейсов
