Описание

Счетчики предназначены для измерения активной энергии и мощности прямого и обратного направлений в трехфазных четырехпроводных цепях переменного тока номинальной частотой 50 Гц.

Счетчик ипредназначены для коммерческого учета электрической энергии на промышленных предприятиях, энергосистемах, на перетоках, а также для работы в составе автоматизированных систем контроля и учета электроэнергии.

Область применения: промышленные предприятия, объекты коммунального хозяйства; как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии.

Счетчики соответствуют ТУ РБ 100832277.001-2001, ГОСТ 31818.11-2012,ГОСТ 31819.21-2019, ГОСТ 12.2.007.0-75, ТР ТС 004/2011, ТР ТС 020/2011,ТР 2018/024/BY.

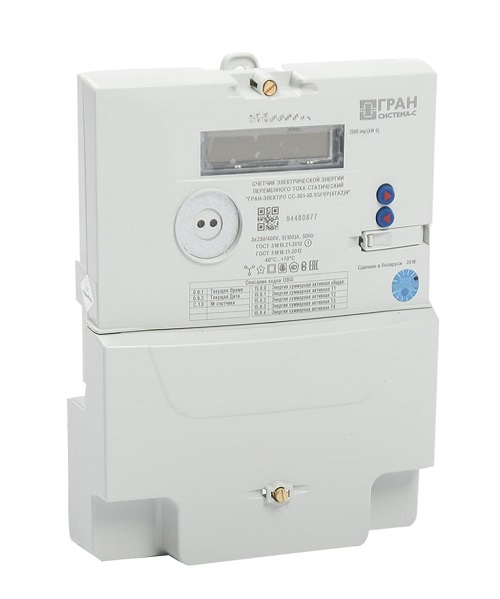

По конструктивному исполнению счетчики электрической энергии переменного тока статические «Гран-Электро СС-301» имеют следующие модификации: -«Гран-Электро СС-301-Х.ХХХХХ(ХХХХ)К», выполнена в корпусе с возможностью установки модуля расширения и дополнительных функций; -«Гран-Электро СС-301-30.Х/U/1/P(Х4TA2L+)N», выполнена в компактном корпусе(NORAX).

 Для работы в составе автоматизированной системы учёта и контроля электросчётчик «Гран-Электро СС-301 » позволяет:

• производить корректировку времени по цифровому интерфейсу;
• производить операции с параметрами и данными (считывание и запись).

Особенности

Регистрация измеренных значений

Профиль нагрузки имеет свой собственный список зарегистрированных атрибутов, и может иметь различный период регистрации, в котором данные автоматически сохраняются в профиль. Данные профиля нагрузки автоматически и непрерывно записываются. Счетчики выполняют регистрацию профиля в энергонезависимой области памяти в указанном пользователем интервале, например, 15 мин, 30 мин или 60 мин.

Профиль расчетных периодов позволяет записывать настраиваемые атрибуты, параметры, которые могут быть использованы для выставления счетов потребленной энергии. Закрытие отчетных периодов может осуществляться автоматически с помощью графика закрытия и вручную с помощью опломбированной кнопки. Профиль расчетного периода сохраняет данные только тогда, когда поступил запрос на закрытие периода.

События и регистрация событий

Счетчики имеют следующие датчики, способные обнаруживать внешние помехи в его работе:

• датчик открытия корпуса счетчика (микропереключатель);
• фотодатчик корпуса клеммной коробки.

Встроенное ПО обеспечивает поддержку датчиков LR. Для каждого из датчиков доступныследующая информация и функции:

• дата и время последней активации датчика;
• общая длительность работы счетчика;
• сброс датчика.

Основные функции

Счетчик выполняет следующие измерения электрических величин:

• активная энергия;
• мгновенное значение активной мощности. Значения рассчитываются на основе прямого чтения данных из измерительных каналов;
• усредненное значение активной мощности. Оно определяется на основе расчета роста энергии в определенные периоды времени. Эти значения затем суммируются и усредняются по числу периодов, определенных атрибутом A9 регистра мощности. Усредненное значение мощности обновляются на период, определенных атрибутом A8 регистра мощности.
• максимальная активная мощность. Значения максимальной мощности в тарифных зонах определяются на основании предыдущей максимальной мощности этих зон и теку-щего значения усредненной мощности;
• мгновенное значение напряжения и тока. Мгновенные значения напряжения и тока рассчитываются на основе прямого считывания данных из измерительных цепей;
• среднее значение напряжений и токов.

Схемы подключения

Схема подключения счетчика непосредственного включенияв трехфазную четырехпроводную сетьнапряжением 0,4 кВ

Схема подключения счетчика с интерфейсом RS-485
