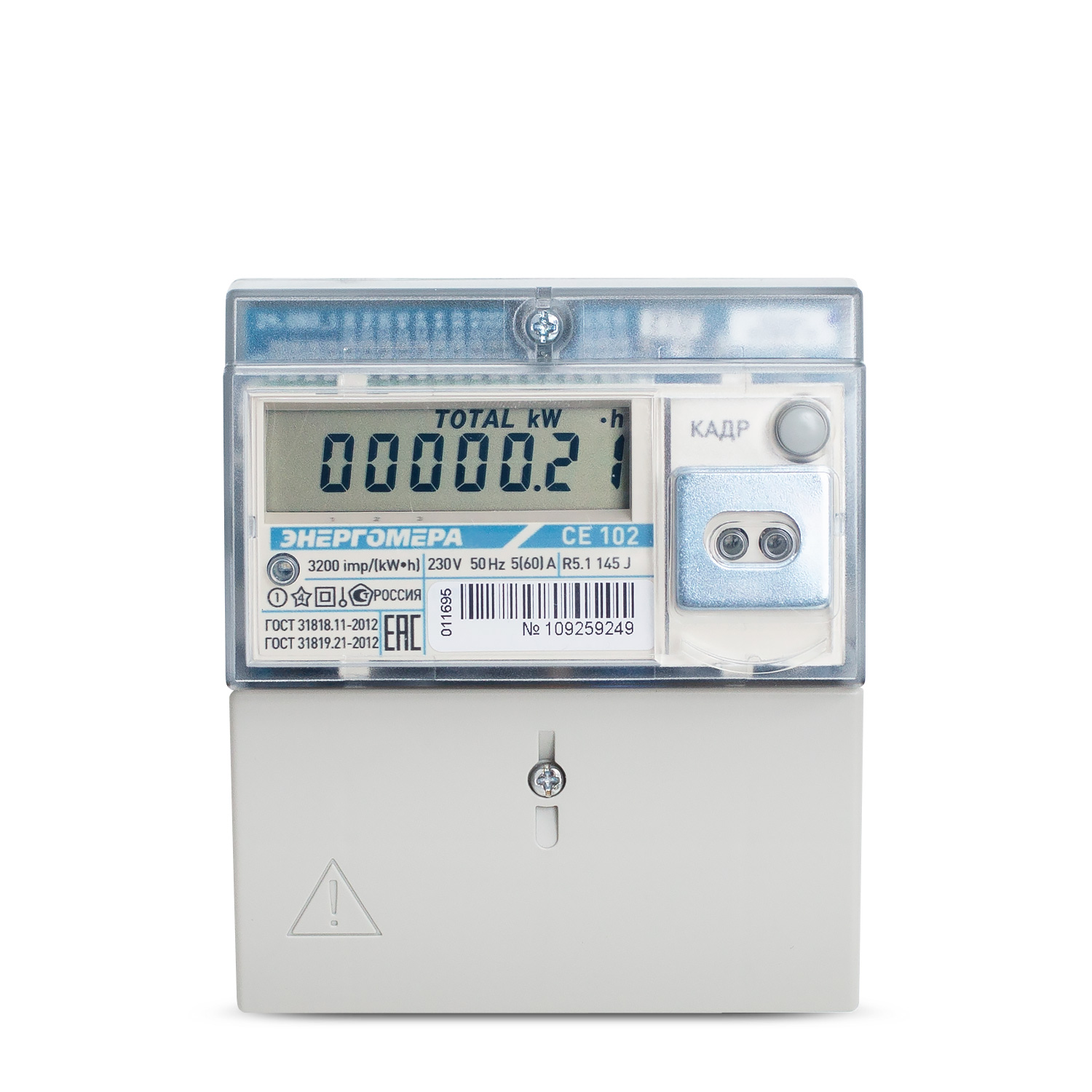

Энергомера CE102-R5.1

Энергомера CE102-R5.1

АО «Электротехнические заводы «Энергомера»

Однофазный многотарифный электросчетчик серии «СЕ». Устанавливается на DIN-рейку. Имеет возможность монтажа в щиток. Выполняет измерение активной электроэнергии в однофазных цепях переменного тока. Обеспечивает организацию учета по четырем тарифам плюс один (аварийный) тариф с передачей накопленной информации через интерфейсы: оптический, RS-485. Счетчик измеряет и отображает на дисплее параметры сети.

На этом сайте вы можете удалённо получать данные со счётчика Энергомера CE102-R5.1
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

RS-485

Описание

Счетчик предназначен для измерения и учета потребленной активной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, измерения параметров сети. Счетчик имеет интерфейсы связи и предназначен для работы, как автономно, так и в составе автоматизированной информационно-измерительной системы коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Результаты измерений получаются путем обработки и вы числения входных сигналов тока и напряжения микропроцессорной схемой платы счетчика. Измеренные данные и другая информация отображаются на жидко кристаллическом индикаторе (ЖКИ )и в зависимости от исполнения счетчика могут быть переданы по оптическому порту или интерфейсу RS-485 (EIA485).

Счетчик имеет электронный счетный механизм, осуществляющий учет активной энергии в кВт/ч соответственно суммарно и по пяти тарифам.

Функциональные возможности

  • Ведение архивов потребленной активной энергии по 4+1 тарифам и суммарно:
    • нарастающим итогом (всего от начала работы);
    • за текущий и 12 предыдущих месяцев;
    • за текущие и 36 предыдущих суток.
  • Счетчик ведет журналы состояния/событий, журналы программирования параметров. В журналах фиксируются события и время/дата их наступления.
  • Отображение показаний при отсутствии напряжения питания.
  • ЖК-индикатор устойчив к воздействию электромагнитных полей и сохраняет свою работоспособность в широком диапазоне температур.
  • Измерение и отображение параметров сети (ток, напряжение, частота).
  • Энергонезависимая память.
  • Повышенная устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
  • Наличие интерфейсов связи: оптопорт, RS-485 - в зависимости от модификации.
  • Защита от несанкционированного доступа паролем.

Технические характеристики

Ce102r51 Front2

Модификации

Ce102r51 Front3

Схема подключения

Ce102r51 Front4

  • Контакт 7 – подключение импульсных выходов +TM;
  • Контакт 8 –подключение импульсных выходов -TM;
  • Контакт 9* – «А» контакт интерфейса RS485;
  • Контакт 10* – «В» контакт интерфейса RS485;
  • Контакт 11* – «-» питание интерфейса RS485, GND;
  • Контакт 12* – «+» питание интерфейса RS485.

* – для исполнений с интерфейсом RS485 (Контакт 12 задействован только для счетчиков с внешним питанием интерфейса (с индексом N))
