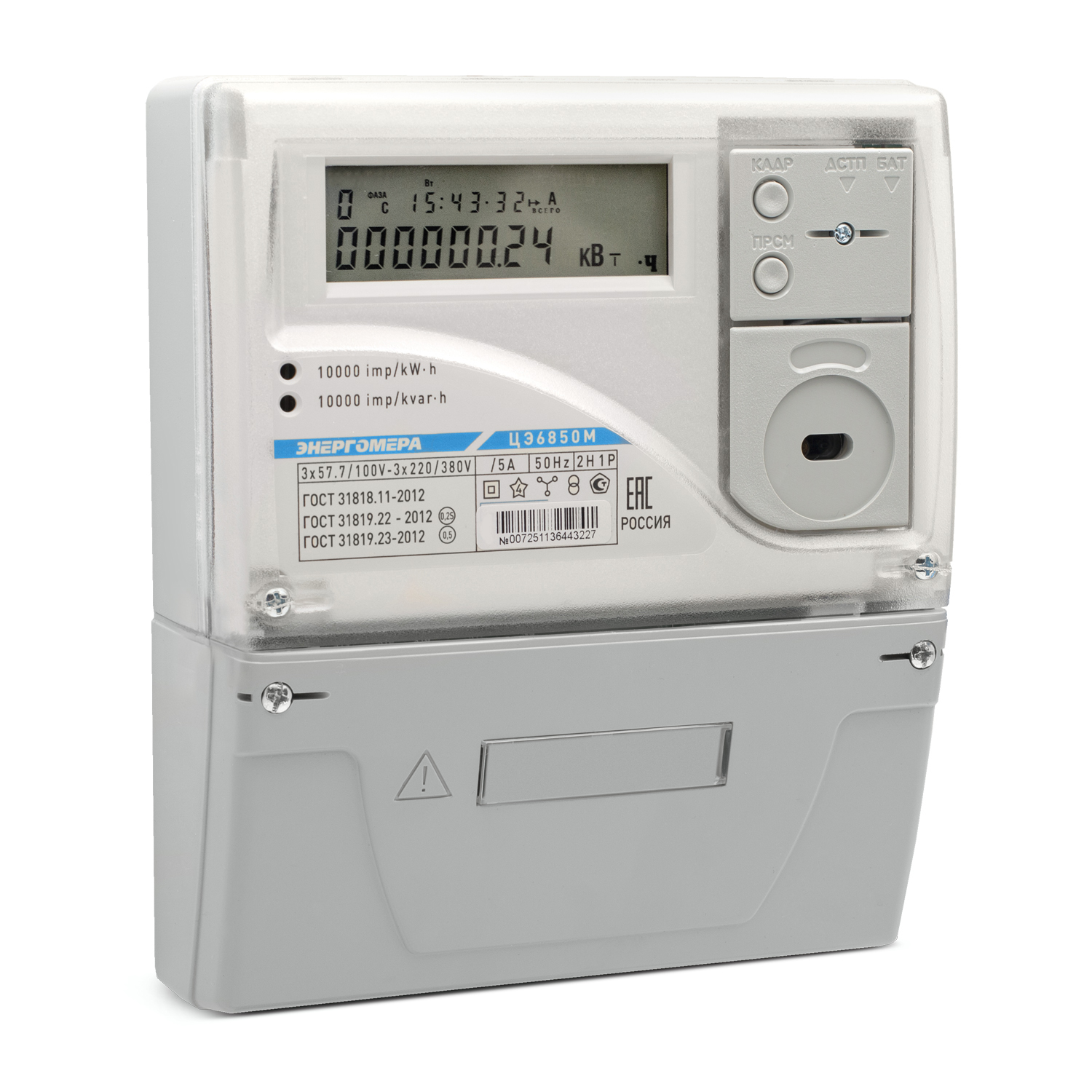

Виды связи

Характеристики надежности

• Средняя наработка на отказ — 160000 часов
• Межповерочный интервал — 16 лет
• Средний срок службы — 30 лет
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
• Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности

• Счетчик ведет учет энергии по четырем тарифам в соответствии с графиками тарификации и сезонными программами (количество сезонных программ - до 12, количество исключительных дней - до 32, количество тарифных зон - до 12, количество графиков тарификации до 36).
• Счетчик электроэнергии обеспечивает учет:
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом, суммарно и раздельно по четырем тарифам;
  • количества потребленной и отпущенной активной и реактивной электроэнергии в общем регистре, если графики тарификации отсутствуют или заданы пользователем не корректно;
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждый месяц. Глубина хранения 24 месяца;
  • количества потребленной и отпущенной активной и реактивной электроэнергии нарастающим итогом за каждые сутки. Глубина хранения 45 суток;
  • максимальных значений месячных мощностей по четырем тарифам (и в общем регистре). Глубина хранения 24 месяца;
  • графиков активных и реактивных мощностей, усредненных на заданном интервале времени, в каждом направлении учета электроэнергии (для периода усреднения, равного 30 мин, глубина хранения составит 128 суток).
  • энергию потерь в цепях тока нарастающим итогом для каждого направления электроэнергии, с учетом коэффициента трансформации тока.
• Счетчик электроэнергии обеспечивает измерение и индикацию:
  • полной, активной и реактивной мощности по каждой из фаз и суммарно;
  • среднеквадратических значений фазных напряжений по каждой фазе в цепях напряжения;
  • среднеквадратических значений токов по каждой фазе в цепях тока;
  • углов сдвига фазы между основными гармониками фазных напряжений и токов;
  • углов сдвига фазы между основными гармониками фазных напряжений;
  • коэффициентов активной и реактивной мощности по каждой фазе (с не нормируемой точностью);
  • частоты сети.
• Счетчик электроэнергии обеспечивает возможность задания следующих параметров (по интерфейсу):

  • параметров администратора:
    - пароль администратора (до 6 символов);
    - восемь паролей пользователя для доступа по интерфейсу (до 6 символов);
  • параметров пользователя:
    - текущего времени и даты величины суточной коррекции хода часов;
    - разрешения перехода на "летнее" время, с заданием месяцев перехода на "зимнее", "летнее" время (переход на летнее время осуществляется в 2 часа, а на зимнее в 3 часа последнего воскресенья заданных месяцев);
    - до двенадцати дат начала сезона;
    - до двенадцати зон суточного графика тарификации;
    - до 36 графиков тарификации;
    - до тридцати двух исключительных дней (дни, в которые тарификация отличается от общего правила и задается пользователем);
    - графиков тарификации для каждого из семи дней недели;
    - коэффициентов трансформации тока и напряжения интервала усреднения мощности; - интервала усреднения мощности;
    - идентификатора (до 16 символов);
    - рабочей скорости обмена и времени активности интерфейса;
    - установок для контроля фазных напряжений;
    - сопротивления линий передачи электроэнергии по каждой фазе (для расчета энергии потерь).
  • параметров, задаваемых при настройке:
    - типа счетчика электроэнергии по номинальному току и напряжению;
    - калибровочного коэффициента кварцевого резонатора;
    - коэффициентов пересчета по току;
    - коэффициентов пересчета по напряжению;
    - калибровочных коэффициентов фазовой погрешности.

• Счетчик электроэнергии обеспечивает возможность ручной коррекции хода часов до ±30 с.
• Имеет защиту памяти данных и памяти программ от несанкционированных изменений (пароль и пломбируемая кнопка).
• Обеспечивает, при наличии санкционированного доступа, обнуление всех энергетических параметров.
• Обеспечивает сохранение расчетных показателей и констант пользователя не менее 16 лет, а ход часов и ведение календаря не менее 10 лет при отсутствии внешнего питающего напряжения.
• Обеспечивает фиксацию 100 последних корректировок параметров пользователя и перепрограммирования метрологических характеристик счетчика с фиксацией группы перепрограммируемых параметров.
• Обеспечивает фиксацию 100 последних изменений фазных напряжений с фиксацией характера изменения параметров, 100 последних изменений состояния счетчика, 65536 срабатываний электронной пломбы счетчика и 65536 срабатываний электронной пломбы зажимной колодки.
• В электросчетчике имеется испытательное выходное устройство - основное передающее устройство на каждое направление энергии (конфигурация этих выходов программируется).
• Электросчетчик производит диагностику измерителя, часов, памяти программ, памяти данных, источника тока и выдает информацию об ошибках и сбоях в работе узлов на ЖКД и через интерфейс.
• Обеспечивает обмен информацией с внешними устройствами обработки данных через оптический порт и один из интерфейсов RS485, RS232.
• Обмен данными через оптический порт и интерфейс соответствует
  ГОСТ Р МЭК 61107-2001.
• Обмен данными одновременно через оптический порт и один из интерфейсов невозможен.
• Счетчик электроэнергии, при отсутствии внешнего питающего напряжения и поданном резервном напряжении питания функционирует в режиме индикации и обеспечивает обмен информацией с внешними устройствами обработки и передачи данных через оптический порт и один из интерфейсов RS485, RS232.

Особенности электросчетчика

• Расширенный диапазон по напряжению 0,2 - 1,15 Uн, может эксплуатироваться в сетях 57,7; 127 и 220 В.
• Технологический запас по классу точности
• Высокая достоверность учета электроэнергии и мощности при наличии нарушений качества питающей сети (несимметрия и несинусоидальность напряжений и токов нагрузки); электросчетчик обеспечивает достоверный учет до 45-ой гармоники сети
• Обеспечение учета реальных потерь в ЛЭП (W=I²Rt)
• Регистрация в энергонезависимой памяти всех фактов вскрытия крышки клеммной коробки и корпуса электросчетчика — «электронная пломба».
• Возможность замены элемента питания без вскрытия корпуса.
• Автоматическая самодиагностика с выдачей результата
• Защита от недоучета и хищений электроэнергии
• Устойчивость к климатическим, механическим и электромагнитным воздействиям

Примечания

Энергия, накопленная при незапрограммированном режиме тарификации или при обнаружении сбоев в работе электросчетчика, заносится в отдельный регистр.

Технические характеристики

Схема подключения

Маркировка колодки зажимов счетчиков
ЦЭ6850М 1-1,5, 5-7,5 А

Маркировка колодки зажимов счетчиков
ЦЭ6850М 5 -100 А

Примечание: нумерация зажимов 1-11 – условная

Схема включения счетчиков ЦЭ6850М 220В 1-1,5А; ЦЭ6850М 220В 5-7,5А:

Схема включения счетчиков ЦЭ6850М 220В 1-1,5А; ЦЭ6850М 220В 5-7,5А (трансформаторное включение):

Схема включения счетчиков с двумя трансформаторами тока ЦЭ6850М 220В 1-1,5А; ЦЭ6850М 220В 5-7,5А:

Примечание: В трехпроводных сетях «нулевой» провод к зажиму 10 допускается не подключать. При этом счетчик ведет учет активной и реактивной энергии в соответствии с классом
точности. Измерение фазных напряжений, фазных мощностей, углов между векторами тока и
напряжения в классе точности не гарантируется.

Схема включения счетчиков ЦЭ6850М 220В 5-100А:

Внимание! Перемычки между контактами 1 и 2, 4 и 5, 7 и 8 расположены на токовводной
колодке счетчика. Перед подключением счетчика убедиться в том, что перемычки находятся в
замкнутом состоянии.

Схемы подключения счетчиков ЦЭ6850M с интерфейсом EIA485 к СОМ-порту ПЭВМ:

Примечание: без скобок даны номера выводов для 9-контактного разъема COM-порта, в
скобках для 25 контактного разъема.

Схема подключения счетчиков ЦЭ6850M с интерфейсом EIA232 к СОМ-порту ПЭВМ:

Примечание: без скобок даны номера выводов для 9-контактного разъема COM-порта, в
скобках для 25 контактного разъема.
