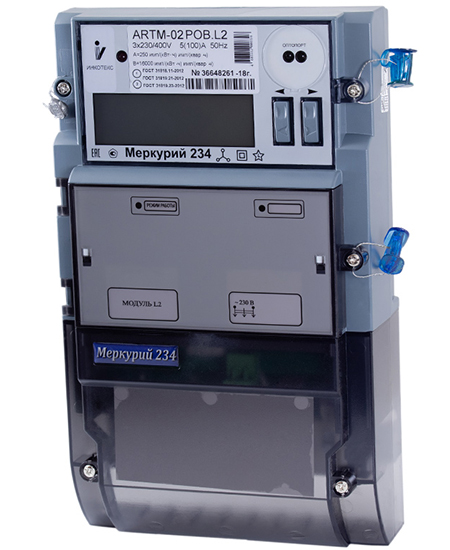

Меркурий 234 ARTM

Меркурий 234 ARTM

ООО «Инкотекс-СК»

Счетчик для коммерческого учета активной и реактивной электроэнергии в трехфазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

В АСКУЭ яЭнергетик имеется возможность опроса счетчика по протоколам Меркурий и СПОДЭС

На этом сайте вы можете удалённо получать данные со счётчика Меркурий 234 ARTM
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC-2 / Ethernet / RS-485

Счетчик измеряет и хранит в памяти измеренные значения

  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по 4-м тарифам
  • Активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме
  • Суточных срезов активной энергии в течении 6 месяцев
  • Месячных срезов активной энергии в течении 4 лет
  • Мгновенные значения активной и реактивной мощности, фазного тока, напряжения и их максимумы, частоту сети
  • Профиль мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах за 5 месяцев



Счетчик сохраняет в журнале событий дату и время

  • Включения и выключения счётчика
  • Вскрытия и закрытия прибора (при наличии электронной пломбы)



Журнал показателей качества электроэнергии фиксирует

  • время выхода\возврата напряжения за НДЗ и ПДЗ
  • время выхода\возврата частоты за НДЗ и ПДЗ



Контроль нагрузки

Контроль нагрузки осуществляется посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.



Технические характеристики

Марка прибора учета Меркурий 234 ARTM
Класс точности (актив./реактив.)
- трансформаторного включения 0,2S/0.5; 0,5S/1,0
- непосредственного включения 1,0/ 2,0
Номинальное напряжение, В
- трансформаторного включения через ТН и ТТ 3*57,7/100
- непосредственного включения 3*230/400
Установленный диапазон рабочих напряжений, В 207 ... 253 (при UНОМ=230)
Расширенный рабочий диапазон напряжений, В 184 ... 264
Предельный рабочий диапазон напряжений, В 0 ... 264
Номинальный (максимальный) ток, А
- трансформаторного включения 5 (10)
 - непосредственного включения 5 (60); 5 (100)
Частота сети , Гц 49 ... 51
Максимальный ток для счётчиков трансформаторного включения в течении 0,5 сек, А 40
- для IМАКС=10А 200
Максимальный ток для счётчиков прямого включения в течении 10 мсек, А
- для IМАКС=60А 1800
- для IМАКС=100А 3000
Стартовый ток (чувствительность), А
- для IНОМ(МАКС)=5(10)А,  UНОМ=57,7 или 230B 0,005
- для IНОМ(МАКС)=5(60)А,     UНОМ=230B 0,020
- для IНОМ(МАКС)=5(100)А,  UНОМ=230B 0,020
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/ВА не более
- для UНОМ=57,7 1,0 / 2,0
- для UНОМ=230 1,0 / 9,0
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса PLC-II не более, Вт/ВА 1,5 / 24
Дополнительная потребляемая полная мощность счётчика с установленным модулем интерфейса GSM/RS485 не более, Вт/ВА 4 / 5
Напряжение внешнего резервного питания (для модификаций с литерой "P"), В +12B
Полная мощность, потребляемая цепью тока не более, В*А 0,3
Количество тарифов 1 ... 4
Количество тарифных сезонов (месяцев) 12
Точность хода часов при t=20± 5 °C, с/сутки ± 0,5
Глубина хранения 30-мин срезов энергии, суток 170
Глубина хранения суточных срезов энергии, суток 120
Глубина хранения месячных срезов энергии, месяцев 36
Количество гальванически развязанных импульсных выходов:
- телеметрических 1 программируемый
- управления нагрузкой 1
Передаточное число основного/поверочного выхода, имп/кВт, имп/кВар:
- для IНОМ(МАКС)=5(10)А, UНОМ=57,7B (ART-00) 5000/160000
- для IНОМ(МАКС)=5(10)А, UНОМ=230B (ART-03) 1000/160000
- для IНОМ(МАКС)=5(60)А, UНОМ=230B (ART-01) 500/32000
- для IНОМ(МАКС)=5(100)А, UНОМ=230B (ART-02) 250/16000
Сохранность данных при перерывах питания, лет
- постоянной информации 40
- оперативной информации 10
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Цифровые интерфейсы встроенные оптопорт, RS-485
Скорость обмена, бит/с 300 - 115200
Самодиагностика счётчика есть
Степень защиты корпуса IP51
Диапазон температур, °С от - 45 до +75
Межповерочный интервал, лет 16
Масса,кг не более 1,6
Габариты (длина, ширина, высота), мм 300*174*65
Средняя наработка на отказ, ч 220000
Срок службы не менее, лет 30
Гарантия производителя, лет 3



Схема подключения

Схема непосредственного включения электросчетчиков Меркурий 234 ART к сети 230В:

234

М234(7)

Схема подключения электросчетчиков Меркурий 234 ART с помощью 3 трансформаторов к сети 230В:

234(2)

Схема подключения электросчетчиков Меркурий 234 ART с помощью 2 трансформаторов к сети 230В:

234(3)

Схема подключения электросчетчиков Меркурий 234 ART к трёхфазной 3- или 4-проводной сети 57,7В с помощью 3 трансформаторов напряжения и 3 трансформаторов тока:

234(4)

Схема подключения электросчетчиков Меркурий 234 ART к трёхфазной 3-проводной сети 57,7В с помощью 3 трансформаторов напряжения и 2 трансформаторов тока:

234(5)

Схема подключения электросчетчиков Меркурий 234 ART к трёхфазной 3-проводной сети 57,7В с помощью 2 трансформаторов напряжения и 2 трансформаторов тока:

234(6)

Меркурий 234 ART - модем IRZ ATM 21А:

 234 Art   модем Irz Atm 21А

Меркурий 234 ART - модем IRZ ATM 21B:

 234 Art   модем Irz Atm 21b
