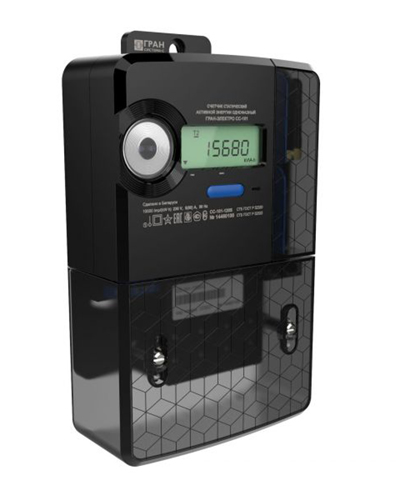

Гран-Электро СС-101

Гран-Электро СС-101

НПООО "ГРАН-СИСТЕМА-С"

Однофазный электронный счетчик активной электрической энергии "Гран-электро СС-101" предназначен для: коммерческого учёта активной электрической энергии на промышленных предприятиях, объектах коммунального хозяйства и в энергосистемах как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Гран-Электро СС-101
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / NB-IoT / RS-485

Основные технические характеристики "Гран-Электро СС-101":

  • Не менее 4 тарифных зон (тарифов) либо лимитов;
  • Не менее 48 программируемых моментов переключения тарифов в день;
  • Не менее12 тарифных сезонов;
  • Интервал усреднения мощности – 1, 3, 15, 30 или 60;
  • Глубина хранения значений накопленной энергии на конец месяца, не менее 13 месяцев;
  • Время хранения информации при отключении питания не менее 36 месяцев;
  • Программная защита (пароли) от несанкционированного перепрограммирования счетчика;
  • Наличие журнала событий (состояний) счетчика не менее 500 записей («любая» глубина);
  • Электронный ЖКИ с подсветкой, работающей при включении счетчика в сеть, изменяемая цветовая гамма – интенсивность подстветки
  • Установленный рабочий диапазон температур от минус 25°С до плюс 55°С;
  • Предельный рабочий диапазон температур от минус 40°С до плюс 70°С;
  • Конструктивное исполнение счетчика: габаритные, крепежные и монтажные (клеммная колодка) идентичны размерам цоколя и кожуха однофазного индукционного электросчетчика, что позволяет устанавливать прибор в щиток вместо старого индукционного электросчетчика.
  • Размещение ЖКИ экрана соответствует нахождению счетного механизма в корпусе однофазного индукционного электросчетчика.
  •  2D-линейный или 3D или QR-код, нанесенный на счетчик для включения в автоматические системы учета движения счетчиков электроэнергии (электронный паспорт прибора).

 Технические и метрологические характеристики:

 Наименование характеристики Значение
 Класс точности по ГОСТ 31819.21-2012 1
 Номинальное напряжение Uномин, В 230
 Установленный рабочий диапазон напряжений от 0,9·Uномин до 1,10·Uномин
 Предельный рабочий диапазон напряжений  от 0,8·Uномин до 1,15·Uномин
 Частота сети, Гц 50±1
 Базовый (максимальный) ток Iб (Iмакс), А 5 (60) или 5 (80) или 10 (100)
 Чувствительность при Uномин и cosф =1 0.004 ·Iб
 Погрешность суточного хода встроенных часов в нормальных условиях, с  ±1
Активная потребляемая мощность для цепи напряжения, Вт, не более, без модуля расширения (с модулем расширения) 1 (2)
Полная потребляемая мощность для цепи напряжения, В·А, не более 10
Полная потребляемая мощность для цепи тока, В·А, не более  0,1
 Значение постоянной счетчика в имп./ (кВт·ч)  10000 или 6400 или 5000
Цифровой интерфейс в зависимости модификации оптический, RS-485,RS-232, M-BUS, wM-BUS, PLC, Ethernet, GSM, GPRS, радиомодуль или WiFi
Протокол обмена
  • M-BUS модифицированный
  • DLMS COSEM
  • EmcosCorporate
  • АльфаЦентр (RTU)
 Класс защиты от поражения электрическим токомпо ГОСТ 12.2.007.0-75 II
 Количество тарифных зон (тарифов) от 1 до 4
 Интервал усреднения мощности, мин 1, 3, 15, 30 или 60
Архив хранения значений накопленной энергии суточный, месячный, годовой
Степень защиты, обеспечиваемая оболочкой счетчика по ГОСТ 14254-96 IP51, категория 2
Установленный рабочий диапазон температур, °С  от минус 25 до 55
 Предельный рабочий диапазон температур (в зависимости от модификации), °С  от минус 45 до 70
 Относительная влажность в рабочих условиях, % до 95 при температуре 30  °С
 Срок службы, лет, не менее  30

 Счетчик "Гран-Электро СС-101" защищен от внешних воздействий:

  •  Шунтирование токовой цепи.
  • Внешнее отключение цепи напряжения.
  • Внутреннее вмешательство в цепь напряжения. Модификация колодки.
  • Неправильное подключение счетчика. Изменение фазы и нуля не влияет на измерение.
  • Контроль вскрытия клеммной крышки («электронная пломба»).
  • Контроль вскрытия счетчика («электронная пломба»).
  •  Управление нагрузкой по превышению лимитов энергии и мощности.
  •  Устойчивость к климатическим, механическим, тепловым и электромагнитным воздействиям.
  • Детектор магнитного поля с фиксацией в журнале событий факта воздействия.

Основные особенности "Гран-Электро СС-101":

  • Травмо- и искробезопасная клеммная колодка, исключающая возможность манипуляций с подключением.
  • Прозрачная клеммная крышка, возможность визуально выявлять возможные манипуляции с кабелями подключения;
  • Антимагнитная защита. Устройство измерительного канала прибора обеспечивает невосприимчивость прибора к внешнему магнитному полю, вместе с тем счётчик обладает антимагнитной фикцией обеспечивающая регистрацию воздействия внешнего магнитного поля, время начала и окончания воздействия,  а также значение токов, напряжения на момент начала и окончания воздействия, расчет энергии за такой промежуток времени. Вместе с тем индицируется визуально на экран прибора, и сигнальной лампой. Индикация видна до момента сброса сервисным инженером.
  • Наличие измерителя тока в «нуле». Измерение силы тока в фазу и нуле, при наличии расхождения с %% погрешности счётчика, записывать время начала и окончания разности, а также значение токов, напряжения на момент начала и окончания воздействия, расчет энергии за такой промежуток времени. Вместе с тем индицируется визуально на экран прибора, и сигнальной лампой. Индикация видна до момента сброса сервисным инженером.
  • Управление нагрузкой. Встроенный контактор по току 60 или 100 А – по максимальному значению прибора.
  • Функция реле напряжения (при наличии функции управления нагрузкой) предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и защиты электроустановок, электроприборов и т.п. путем отключения напряжения питания на выходе счетчика (после учета). Счётчик работает в нормальном режиме при активной функции, если контролируемое напряжение находится в требуемом диапазоне. Функцию можно не активировать. Принцип работы: Счётчик измеряет напряжение в сети и при выходе его за установленные пределы отключает защищаемое оборудование от электропитания. Верхний и нижний пределы напряжения устанавливаются потребителем с помощью программы управления счётчиком. При обрыве нулевого провода происходит автоматическое отключение нагрузки от питающей сети.
  • Шунтовой измеритель в фазной цепи тока;
  • Возможность замены батареи без нарушения клейма госповерителя (дополнительный внешний источник питания)
  • Возможность дооснащения (замены) интерфейсных модулей без нарушения клейма госповерителя по месту установки прибора.

Схемы подключения счетчиков:

Расположение контактов (разъемов) в счетчиках Гран-Электро сс-101 для подключения дополнительных интерфейсов:

.jpg

Подключение счетчиков Гран-Электро сс-101 к однофазной двухпроводной сети 230 В:

1

Схема подключения счетчиков «Гран-Электро СС-101-ХХ1В» с импульсным испытательным выходом, где Rн – сопротивления нагрузки:

1

ВНИМАНИЕ!

  • Максимальное напряжение, подаваемое на испытательные выходы должно быть не более 30 В.
  • Максимальный ток через испытательные выходы должен быть не более 30 мА.

Схема подключения счетчиков «Гран-Электро СС-101-ХХXВ-С»с функцией управления нагрузкой к внешнему модулю управления нагрузкой МУН:

1

Схема подключения счетчиков «Гран-Электро СС-101-Х40B» («Гран-Электро СС-101-Х41В», «Гран-Электро СС-101-Х40В-С») к персональному компьютеру по интерфейсу RS-485:

1
