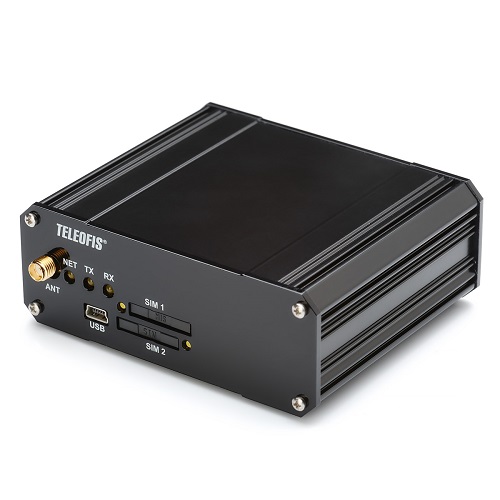

TELEOFIS WRX968-L4U

TELEOFIS WRX968-L4U

АО "Телеофис"

Промышленный терминал связи c двумя интерфейсами: RS-232 и RS-485. Предназначен для скоростной передачи данных по сетям 3G/GPRS в системах дистанционной диспетчеризации и телеметрии. Прибор имеет встроенный блок питания для работы от сети переменного тока в диапазоне 85–265В.

На этом сайте вы можете удалённо опрашивать счётчики, используя TELEOFIS WRX968-L4U
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / RS-232 / RS-485

TELEOFIS WRX968 L4U v.4.2 промышленный терминал для высокоскоростной передачи данных в сетях UMTS/GPRS. Предназначен для работы в системах удалённой диспетчеризации и контроля приборов и объектов.
Терминал имеет последовательные интерфейсы RS 485 и RS‑232, встроенный блок питания от сети ~220В и интерфейс USB 2.0 для настройки через ПК. Встроенный процессор обеспечивает передачу данных в «прозрачном» режиме по протоколу TCP/IP. Питание осуществляется как от внешнего источника постоянного тока, так и от сети переменного тока напряжением 85‑265В. Встроенный блок питания позволяет выдавать напряжение 12В на дополнительные устройства и интерфейсы через разъёмы V и PG клеммного блока I/O.

Основные функции и возможности терминала:

  • Передача данных в "прозрачном" режиме по каналам 3G/GPRS и CSD. Сбор данных через мобильный интернет, в отличие от режима CSD, обеспечивает высокую скорость, безопасность данных и постоянное подключение к сети. При этом оплата начисляется не за время соединения, а только за трафик, что значительно снижает расходы на услуги связи.
  • Два режима работы в 3G-сети: TCP-клиент и TCP-сервер.
  • Резервирование канала связи с помощью второй SIM-карты.
  • Локальная и дистанционная настройка терминалов с помощью программы конфигурации WRX Configuration Tool. Для локальной настройки WRX968-L4U подключается к ПК через USB-порт. Удаленная настройка может осуществляться по трём каналам: 3G/GPRS (служебный), CSD и по SMS.
  • Основной и служебный каналы 3G могут быть настроены на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможности получить внешний IP-адрес и работающими в режиме TCP-клиент.
  • Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП".
  • Управление исполнительными механизмами через выход "открытый коллектор".

Питание WRX968-L4U может осуществляться как от источника постоянного тока, так и напрямую от сети 220В благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12В и 7,5В на внешние устройства через дополнительные разъёмы на корпусе.

Типы монтажных креплений

Терминал 3G/GPRS WRX968 L4U v.4.2 может поставляться с различными вариантами монтажных креплений. Тип крепления определяется дополнительным кодом буквой в названии модели терминала.

  • H - два пластиковых крепления на DIN рейку
  • V - одинарное крепление на стену
  • R - металлическое крепление на DIN рейку
  • T - комплект креплений на стену
  • S - резиновые приборные ножки

Электрические параметры

Terminal Gprs Wrx 968 R4u L4u V.4.2 S 12

Технические характеристики

Поддерживаемые стандарты связи CSD, WCDMA, HSPA, GPRS, HSDPA, SMS, EDGE, HSUPA, USSD
Тип модуля 3G Telit UL865
Количество SIM-карт х2
Вход типа «АЦП» (настраиваемый как «сухой контакт») х1
Выход типа «открытый коллектор» х1
Выход 7,5 В для питания внешних устройств х1
Тип основного интерфейса RS-232 и RS-485
Скорость передачи данных по RS-232/RS-485/USB 1200-115200 бит/сек
Диапазоны частот GSM: 850/900 /1800/2100МГц
Напряжение питания постоянное 7..30В DC
Напряжение питания переменное 85..265В AC
Габаритные размеры 97 х 82 х 36 мм
Вес 192 г
Диапазон рабочих температур -40...+70°C
Гарантия 4 года

Описание контактов внешних разъёмов

Terminal Gprs Wrx 968 R4u L4u V.4.2 S 12
