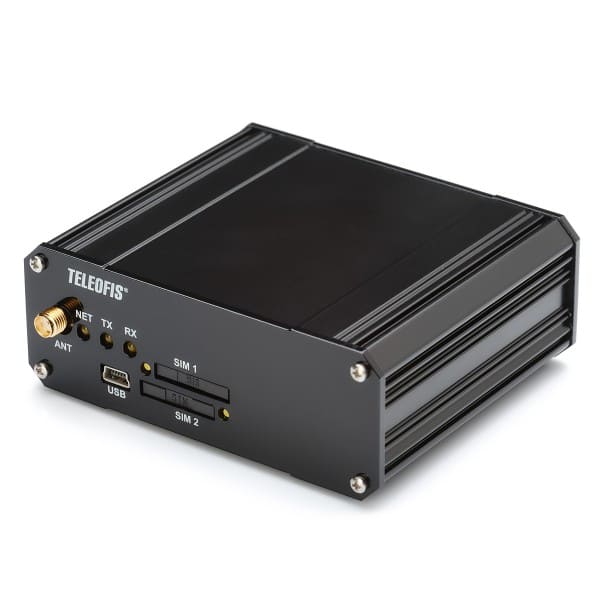

TELEOFIS WRX768-L4

TELEOFIS WRX768-L4

АО "Телеофис"

Промышленный терминал c интерфейсом RS-485 и встроенным микроконтроллером для автоматической дистанционной передачи данных по сетям сотовой связи GSM/GPRS.

Терминал имеет встроенный блок питания для работы от сети переменного тока 85–265В. Предназначен для диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, вентиляционных и осветительных установок.

На этом сайте вы можете удалённо опрашивать счётчики, используя TELEOFIS WRX768-L4
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / RS-485

Основные функции и возможности терминала

  • Обмен данными между удалёнными узлами в "прозрачном" режиме по сети GPRS (TCP/IP) по расписанию и по запросу.
  • Два режима работы: TCP-клиент и TCP-сервер.
  • Резервирование канала связи по CSD или с помощью второй SIM-карты.
  • Служебный канал для удаленной настройки терминала по TCP. По умолчанию канал настроен на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможность получить внешний IP-адрес и работающими в режиме TCP-клиент.
  • Дистанционная настройка терминала с помощью удобной программы конфигурации.
  • Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП".
  • Управление исполнительными механизмами через выход "открытый коллектор".

Питание WRX768-L4 может осуществляться как от источника постоянного тока, так и напрямую от сети 220В благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12 В и 7,5 В на внешние устройства через дополнительные разъёмы на корпусе.

GPRS терминал выполнен в прочном металлическом корпусе, имеет два слота для SIM-карт, сторожевой таймер, вход типа „АЦП“ и управляемый выход типа "открытый коллектор". Подключение по интерфейсу RS-485 - через разрывной клеммник. Для удобства настройки через ПК прибор дополнительно оснащен USB-портом.

Технические характеристики

Марка устройства TELEOFIS WRX768-L4
GSM модуль Telit GL868-Dual V3
GSM диапазон 900/1800 МГц
Выходная мощность 2Вт (EGSM900) и 1Вт (DCS1800)
GPRS class 10 скорость приема до 85.6 кбит/сек, передачи до 42.8 кбит/сек
CSD 9600 бит/сек
Слот для SIM карт х2
Основной интерфейс RS485 (1200-115200 бит/сек) (х1)
Дополнительный интерфейс для настройки USB 2.0 (х1)
Вход типа «АЦП» х1
Выход типа "открытый коллектор" x1
Выход 12В для питания внешних устройств x1
Выход 7,5В для питания внешних устройств x1
Питание 7-30В DC, 85–265В AC
Макс. потребляемый ток 400 мА (при Uпит. 12В), 15мА (при Uпит. 220В)
Габариты 97 x 82 x 36 мм
Вес 192 г
Рабочая температура -40...+70°C
Наработка на отка 60000 часов
Средний срок службы

8 лет
