Вектор-3 ART

Вектор-3 ART

ООО «СПБ-ЗИП»

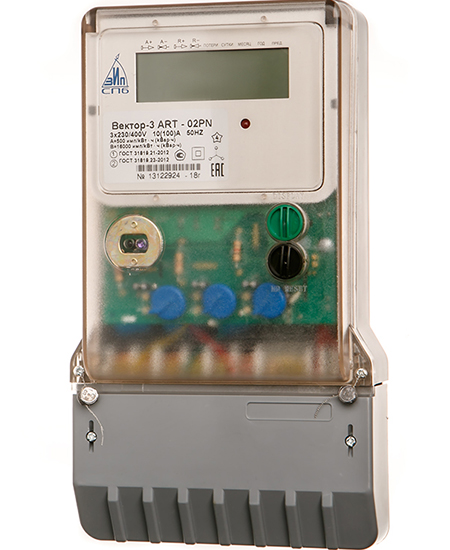

Счетчики электрической энергии трехфазные электронные ВЕКТОР-3 предназначены для учета в одно- или многотарифном режиме электрической активной или активной и реактивной энергии прямого или прямого и обратного направления в трех- и четырехпроводных сетях переменного тока номинальной частотой 50 Гц, подключаемые к электрической сети непосредственно или через измерительные трансформаторы тока и (или) напряжения. Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012, ГОСТ 31819.23. Могут использоваться как автономно, так и в составе автоматизированных систем учета электрической энергии. Счетчики устанавливаются внутри помещений, рабочий диапазон температур от минус 40 ºС до плюс 55ºС. Степень защиты корпуса счетчика от проникновения воды и пыли внутрь счетчика соответствует IP53.

На этом сайте вы можете удалённо получать данные со счётчика Вектор-3 ART
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Технические характеристики

Марка прибора учета Вектор-3 ART
Класс точности при учете активной энергии 0,5 S или 1
Класс точности при учете реактивной энергии 1 или 2
Номинальное значение тока для счётчиков трансформаторного включения, А 5
Базовое значение тока для счётчиков непосредственного включения, А 5 или 10
Максимальное значение тока, А 10, 60 или 100
Номинальное напряжение, В 3х57,7/100 или 3х230/400
Мoщнocть, потребляемая в каждой цепи напряжения счётчика, В·А (Вт), не более 10 (2)
При наличии PLC - модема дополнительная мощность, потребляемая по фазе 1, В·А (Вт), не более 15 (1,5)
Мoщнocть, пoтpeбляемaя каждой цeпью тока, В·А, не более 0,3
Масса счётчика, кг, не более 1,5

Схема подключения

Схема прямого подключения счетчика Вектор-3 ART в модификации 01, 02:

3

Схема трансформаторного подключения счетчика Вектора-3 ART в модификации 00:

2

Схема трансформаторного подключения счетчика Вектора-3 ART в модификации 03:

4
