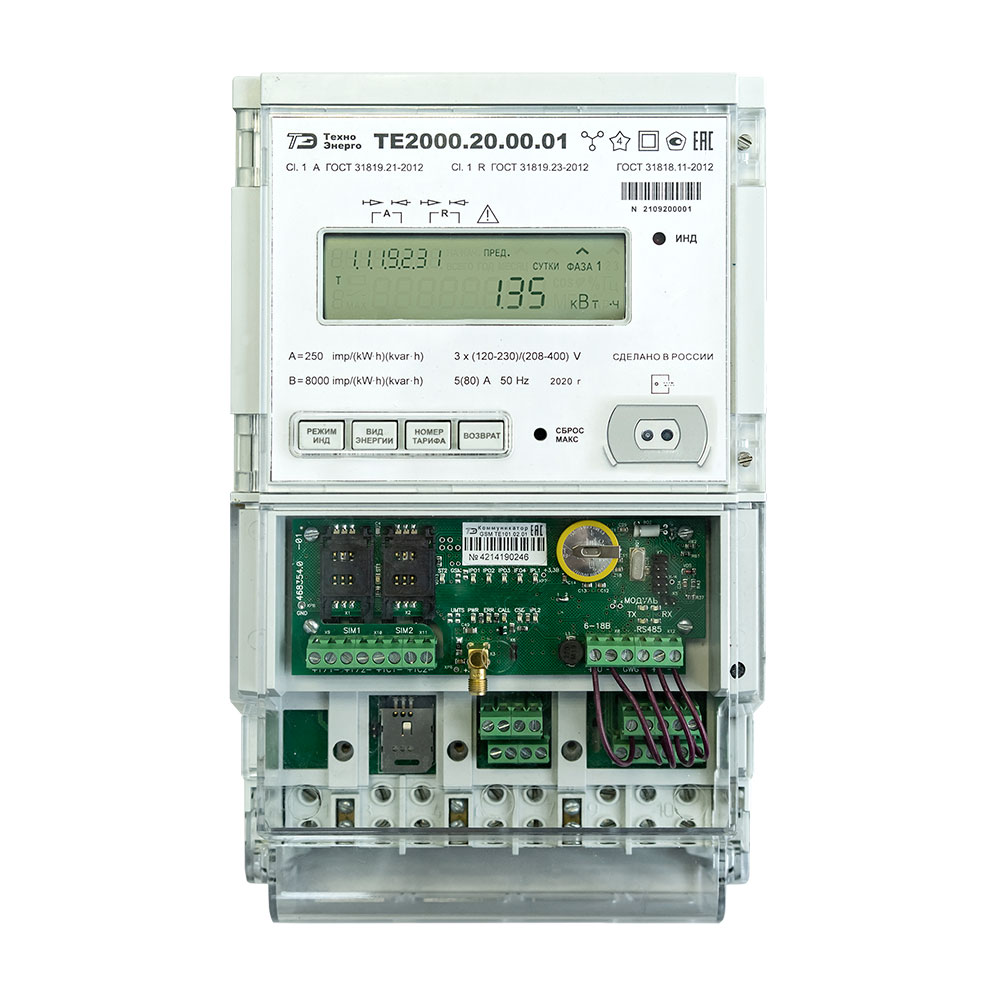

• Многотарифный учет активной и реактивной энергии в двух направлениях и четырехквадрантной реактивной энергии (восемь каналов учета).
• Измерение и учет нетарифицированной активной и реактивной энергии с учетом потерь в линии электропередачи и силовом трансформаторе.
• Ведение двух независимых массивов профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.
• Ведение двух независимых массивов профиля параметров с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения первого массива для 8 профилируемых параметров - 910 суток при времени интегрирования 60 минут. Глубина хранения второго массива для 40 профилируемых параметров (ПКЭ) - 150 суток при времени интегрирования 10 минут.
• Регистрация максимумов мощности (активной, реактивной, прямого и обратного направления, в том числе с учетом потерь) по каждому базовому массиву профиля с использованием двенадцати сезонного расписания утренних и вечерних максимумов.
• Измерение параметров трехфазной электрической сети.
• Измерение и непрерывный мониторинг параметров качества электроэнергии (ПКЭ) с ведением статистики показателей качества и формированием суточных протоколов глубиной до 40 суток.

Счетчики могут применяться как средство коммерческого или технического учета электрической энергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков, производить мониторинг качества электроэнергии в точке измерения.

Счетчики предназначены для работы автономно или в составе автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ) и автоматизированных систем диспетчерского управления (АСДУ).

Функциональные возможности

Тарификатор:

• восемь тарифов (Т1-Т8 и сумма по всем тарифам);
• восемь типов дней (понедельник, вторник, среда, четверг, пятница, суббота, воскресение, праздник);
• двенадцать сезонов (на каждый месяц года);
• дискрет тарифной зоны составляет 10 минут, чередование тарифных зон в сутках – до 144;
• используется активное тарифное расписание¹, расписание праздничных дней и список перенесенных дней.

Счетчики ведут архивы тарифицированной учтенной энергии, нетарифицированной энергии с учетом потерь и нетарифицированный пофазный учет (активной, реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии), а также учет числа импульсов, поступающих от внешних устройств по цифровым входам:

• всего от сброса (нарастающий итог);
• за текущий год и 10 предыдущих лет;
• на начало текущего года и 10 предыдущих лет;
• за текущий месяц и 36 предыдущих месяцев;
• на начало текущего и 36 предыдущих месяцев;
• за текущие сутки и 180 предыдущих дней;
• на начало текущих суток и 180 предыдущих дня.

Счетчики могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания. ¹ Для программирования тарифного расписания используется пассивное расписание, которое позднее можно активизировать по интерфейсу.

Массивы профилей
Счетчики ведут два независимых массива профиля мощности нагрузки базовой структуры (в том числе и с учетом потерь) для активной и реактивной мощности прямого и обратного направления с программируемым временем интегрирования от 1 до 60 минут (4 канала). Глубина хранения 170 суток при времени интегрирования 60 минут.

Счетчики ведут два независимых массива параметров (профиль № 3 и профиль № 4) с возможностью конфигурирования количества, типа и формата хранения профилируемых параметров (от 1 до 48 каналов). Глубина хранения третьего массива для 8 профилируемых параметров 910 суток при времени интегрирования 60 минут. Глубина хранения четвертого массива для 40 профилируемых параметров (ПКЭ) 150 суток при времени интегрирования 10 минут.  Четвертый профиль может использоваться как профиль показателей качества электроэнергии.

Регистрация максимумов мощности нагрузки
Счетчики могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по первому, второму и третьему массиву профиля с использованием двенадцатисезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах счетчика:

• от сброса (ручной сброс или сброс по интерфейсному запросу);
• за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь
Счетчики производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров электрической сети
Счетчики ТЕ2000 измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд с шагом 200 мс) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измерители или датчики параметров с нормированными метрологическими характеристиками:

• активной, реактивной и полной мощности;
• активной и реактивной мощности потерь;
• коэффициентов мощности;
• фазного и межфазного напряжения и напряжения прямой последовательности;
• тока и тока нулевой последовательности;
• частоты сети;
• коэффициента несимметрии напряжения по нулевой и обратной последовательностям;
• коэффициентов искажения синусоидальности кривой фазного и межфазного напряжения
• коэффициентов несимметрии тока по нулевой и обратной последовательностям.
• коэффициентов искажения синусоидальности кривой токов
• текущего времени и даты;
• температуры внутри корпуса (справочный параметр);
• индукции воздействующего магнитного поля справочный параметр).

Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения счетчика.

Измерение показателей качества электроэнергии
Счетчики могут работать в режиме непрерывного мониторинга качества электроэнергии в соответствии с ГОСТ 33073-2014 по следующим показателям:

• отрицательное и положительное отклонение фазных (и междуфазных) напряжений;
• отклонение частоты;
• коэффициенты несимметрии напряжения по обратной и нулевой последовательности;
• коэффициентов искажения синусоидальности кривой фазных (и междуфазных) напряжений;
• характеристики провалов, прерываний напряжения и перенапряжений.

Счетчики ведут статистические таблицы данных ПКЭ в соответствии с ГОСТ 32144-2013 с формированием протокола испытаний по ГОСТ 33073-2014.
Счетчики ведут измерения с временем интегрирования 3 секунды (объединение 15 результатов измерения на интервале 200 мс) следующих параметров тока:

• коэффициенты несимметрии тока по обратной и нулевой последовательности;
• коэффициентов искажения синусоидальности кривой токов;

Испытательные выходы и цифровые входы
В счетчиках ТЕ2000 функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

• импульсов телеметрии одного из каналов учета энергии (активной, реактивной, прямого и обратного направления и четырехквадрантной реактивной, в том числе и с учетом потерь);
• статических сигналов индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
• сигналов телеуправления;
• для проверки точности хода встроенных часов реального времени (только выход канала 0);
• сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0).

В счетчиках ТЕ2000 функционируют два цифровых входа (кроме счетчиков наружной установки), которые могут конфигурироваться:

• для управления режимом поверки А или В (только первый цифровой вход);
• для счета количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам);
• как вход телесигнализации.

Управление нагрузкой
Счетчики ТЕ2000 позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством или (опционально) встроенным реле, с возможностью блокировки срабатывания, и могут работать в следующих режимах:

• в режиме ограничения мощности нагрузки;
• в режиме ограничения энергии за сутки;
• в режиме ограничения энергии за расчетный период;
• в режиме контроля напряжения сети;
• в режиме контроля температуры счетчика;
• в режиме контроля максимального тока;
• в режиме управления нагрузкой по расписанию;
• в режиме управления нагрузкой по наступлению сумерек.
• в режиме управления нагрузкой по наступлению сумерек;
• по событию вскрытия счетчика (корпуса, крышки зажимов);
• по событию  воздействия магнитного поля повышенной индукции.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
В счетчиках непосредственного включения и наружной установки наличие реле с возможностью блокировки срабатывания.

Журналы счетчика
Счетчики ТЕ2000 ведут журналы событий, журналы показателей качества электроэнергии, журналы провалов и перенапряжений, журналы превышения порога мощности и статусный журнал.

Устройство индикации
Счетчик имеет жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения учтенной энергии и измеряемых величин с полем отображения OBIS-кодов и четыре кнопки управления режимами индикации.

Индикатор счетчика может работать в одном из четырех режимов:

• в режиме индикации текущих измерений;
• в режиме индикации основных параметров;
• в режиме индикации вспомогательных параметров;
• в режиме индикации технологических параметров.

Интерфейсы связи
В счетчиках серии ТЕ2000 функционируют до четырех встроенных равноприоритетных, независимых, гальванически изолированных интерфейсов связи:

• оптический интерфейс по ГОСТ IEC 61107-2011;
• один или два интерфейса RS-485;
• опционально радиомодем;
• опционально один интерфейс из таблицы встраиваемых интерфейсных модулей.

Счетчики через любой интерфейс связи поддерживает следующие протоколы обмена:

• ModBus-подобный, СЭТ-4ТМ.02 – совместимый протокол;
• СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;
• WRAPPER (DLMS/COSEM, СПОДЭС);
• ModBus RTU;
• канальный пакетный протокол системы «Пирамида».

В счетчики внутренней установки могут быть установлены сменные дополнительные интерфейсные модули для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через сети: PLC, ZigBee, GSM, UMTS, LTE, Ethernet, Wi-Fi, RF. При этом счетчик выполняет функцию коммуникатора, к его интерфейсу RS-485 могут быть подключены другие счетчики объекта без дополнительных интерфейсных модулей, образуя локальную сеть объекта с возможностью удаленного доступа к каждому счетчику объекта.

Технические особенности

• Расширенный диапазон номинальных и рабочих напряжений: 3x(46-138)/(80-240) В или 3x(96-276)/ (166-480) В. Возможность работы при предельных напряжениях до 440 В.
• Резервное питание от сети переменного или постоянного тока в диапазоне напряжений от 90 до 276 В и предельном напряжении 440 В.
• Электронные энергонезависимые пломбы крышки корпуса и крышки зажимов с фиксацией времени вскрытия в журнале событий и индикацией факта нарушения.
• Датчик магнитного поля повышенной индукции с индикацией факта воздействия на ЖКИ и фиксацией времени воздействия в журнале событий и индикацией факта воздействия.
• Жидкокристаллический индикатор с подсветкой и полем для индикации OBIS-кодов.
• Конфигурирование для работы в однонаправленном режиме (учет по модулю) и реверсном режиме (учет со сменой знака направления) без переключения токовых цепей.
• Конфигурирование для работы в режиме двухэлементного счетчика при включении по схеме Арона.
• Ведение журналов событий, журналов ПКЭ, журналов провалов и перенапряжений, журнала прерывания напряжения, журналов превышения порога мощности и статусного журнала.
• Индикация факта нарушения ПКЭ.
• Непрерывная, циклическая самодиагностика с записью результата в статусный журнал и индикацией ошибки при ее наличии.
• Формирование сигнала управления нагрузкой по различным программируемым критериям.
• В счетчиках непосредственного включения и наружной установки наличие реле (опционально) с возможностью блокировки срабатывания.
• Два конфигурируемых цифровых входа (кроме счетчиков наружной установки) с функцией телесигнализации или учета числа импульсов от внешних датчиков.
• Два конфигурируемых испытательных выхода с функцией формирования сигналов телеметрии, сигналов телеуправления и сигнала управления нагрузкой.
• В счетчиках внутренней установки предусмотрено место для коммуникационного оборудования - дополнительных интерфейсных модулей: GSM, UMTS, LTE, PLC, Ethernet, RF (ZigBee), Wi-Fi
