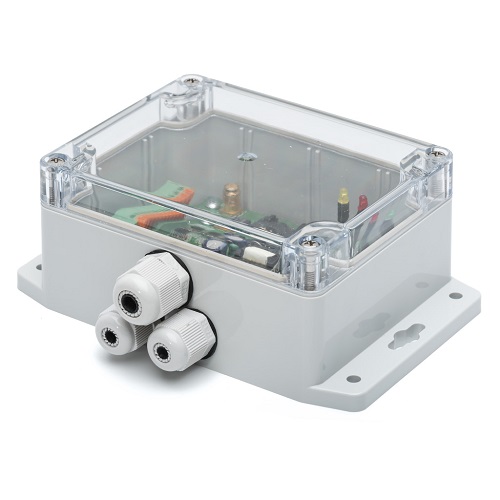

TELEOFIS WRX768-R6U

TELEOFIS WRX768-R6U

АО "Телеофис"

Промышленный GPRS-терминал связи в герметичном корпусе с двумя интерфейсами: RS-232 и гальванически изолированным RS-485. Предназначен для передачи данных по сетям GPRS/GSM в системах дистанционной диспетчеризации и телеметрии. Прибор имеет два слота для SIM-карт и встроенный блок питания для работы от сети переменного тока в диапазоне 85–265В.

На этом сайте вы можете удалённо опрашивать счётчики, используя TELEOFIS WRX768-R6U
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / RS-232 / RS-485

Описание продукта

TELEOFIS WRX768 R6U v.4.2 промышленный терминал для передачи данных по каналу GPRS в GSM сетях. Предназначен для работы в системах удалённой диспетчеризации и контроля приборов и объектов.
Терминал имеет последовательные интерфейсы RS 485 и RS 232, встроенный блок питания от сети ~220В и интерфейс USB 2.0 для настройки через ПК. Встроенный процессор обеспечивает передачу данных в «прозрачном» режиме по протоколу TCP/IP.

Модель серии R6 выполнена в герметичном пластиковом корпусе с классом защиты IP65. Предназначена для применения в сложных эксплуатационных условиях и обеспечивает защиту от внешних воздействий воды и пыли. Благодаря наличию двух интерфейсов WRX768-R6U может быть подключен к большинству приборов учета, представленных на рынке.

Основные функции терминала:

  • Передача данных между удалёнными узлами в "прозрачном" режиме. Соединение происходит по протоколу TCP, что обеспечивает высокую скорость, безопасность данных и постоянное подключение к сети. При этом оплата начисляется не за время соединения, а только за объем передаваемой информации, что значительно снижает расходы на услуги связи
  • Работа в двух режимах: TCP-клиент и TCP-сервер.
  • Резервирование канала связи через CSD-соединение или с помощью второй SIM-карты.
  • Удаленная настройка и снятие логов работы устройства через служебный канал. По умолчанию канал настроен на работу с сервером TCP-соединений "M2M24.ru", который позволяет управлять удаленными устройствами без выделения им статических IP-адресов. Для клиентов TELEOFIS доступ к серверу осуществляется бесплатно.
  • Контроль и управление удалёнными объектами с помощью дополнительных линий ввода-вывода GPIO.

Питание WRX768-R6U может осуществляться как от источника постоянного тока, так и напрямую от сети 220В благодаря встроенному блоку питания. При питании от 220В прибор может подавать напряжение 12 В и 7,5В на внешние устройства через дополнительные разъёмы.

Терминал имеет два слота для SIM-карт, сторожевой таймер, вход типа „АЦП“ (настраиваемый как "сухой контакт") и управляемый выход типа "открытый коллектор". Для удобства настройки через ПК прибор оснащен USB-портом.

Описание контактов внешних разъёмов

Wrx768 R6u  2

Электрические параметры

Wrx768 R6u  2

Технические характеристики

Поддерживаемые стандарты связи CSD, GPRS, SMS
Тип модуля GSM Telit GL865-DUAL V3.1
Количество SIM-карт х2
Вход типа «АЦП» (настраиваемый как «сухой контакт») х1
Выход типа «открытый коллектор» х1
Выход 7,5 В для питания внешних устройств х1
Тип основного интерфейса RS-232 и RS-485
Гальваническая развязка RS-485 Есть
Диапазоны частот GSM: 900/1800МГц
Габариты корпуса 145 х 91.5 х 55 мм
Класс защиты корпуса IP65
Напряжение питания переменное 85..265В AC
Диапазон рабочих температур -40...+65°C
Гарантия 4 года

Схема расположения и обозначение разъёмов

Wrx768 R6u  2
