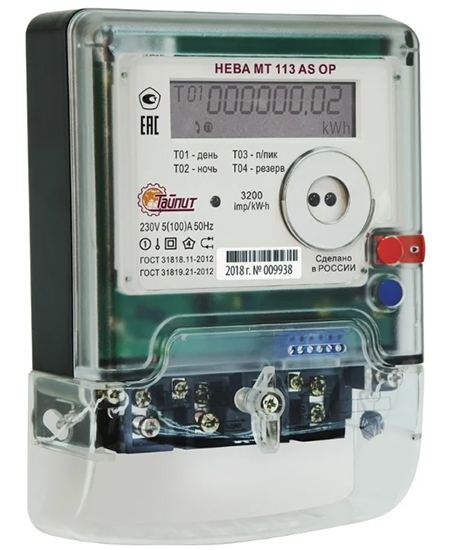

Нева МТ 113

Нева МТ 113

ООО «ТАЙПИТ-ИП»

Счетчик применяется на розничном рынке электроэнергии, на предприятиях коммунальной энергетики, в промышленном и мелко-моторном, и бытовом секторах, на объектах социального значения.

На этом сайте вы можете удалённо получать данные со счётчика Нева МТ 113
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / RS-485

Счетчик измеряет параметры сети

  • Среднеквадратические значения тока и напряжения;
  • Частоту сетевого напряжения;
  • Активную мощность;
  • Фактор активной мощности.



Счетчик оснащен

  • Оптическим портом по ГОСТ IEC 61107-2001;
  • Кнопкой для смены кадров индикации;
  • Пломбируемой кнопкой разрешения программирования;
  • Оптическими и электрическими испытательными выходами активной энергии;
  • Электрическим испытательным выходом встроенных часов.



Счетчик измеряет и хранит в памяти измеренные значения

  • Активной энергии нарастающим итогом, в том числе по тарифам;
  • Активной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
  • Максимальных мощностей по каждому тарифу за текущий месяц, в течение 12 месяцев;
  • Активных мощностей, усреднённых на 60-ти минутном интервале, в течение 128 суток.



Счетчик сохраняет в журнале событий дату и время

  • Включения и отключения питания;
  • Перепрограммирования параметров;
  • Изменения времени и даты во встроенных часах;
  • Сброса информации о максимальной мощности;
  • Сброса микроконтроллера в результате критической электромагнитной обстановки.



Технические характеристики

Марка прибора учета НЕВА МТ 113
Класс точности 1
Номинальное напряжение, В 230
Рабочий диапазон фазных напряжений, В 172 ... 264
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц 50 ± 2,5
Базовый (максимальный) ток, А 5(60); 5(100)
Разрядность показаний 6+2
Датчик тока шунт
Количество тарифов 4
Количество тарифных зон суток 8
Количество сезонов 12
Количество исключительных дней 32
Тарификация в будни, сб и вс раздельная
Точность хода часов, не более, с/сут 0,5 при номинальной температуре
Скорость обмена, бит/с 9600
Протокол обмена ГОСТ IEC 61107-2011
Габаритные размеры (высота, ширина, глубина), мм 174х122х54
Масса, гр 595 - 604
Установочные размеры, мм 94...104 - 130...145
Макс.площадь сечения проводников, мм² 28 или 50
Рабочий диапазон температур, °С -40 ... +70



Схема подключения

Схема непосредственного подключения электросчетчиков Нева MT 113:

Nevamt11

Схема непосредственного подключения импульсных выходов электросчетчиков Нева MT 113:

Nevamt124
