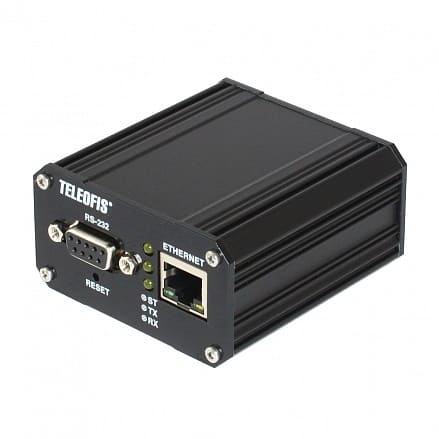

TELEOFIS ER108-L4U V2

TELEOFIS ER108-L4U V2

АО "Телеофис"

Двунаправленный преобразователь интерфейсов для подключения устройств с интерфейсами RS-232, RS-485 и RS-422 к сети Ethernet.

На этом сайте вы можете удалённо опрашивать счётчики, используя TELEOFIS ER108-L4U V2
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

Ethernet / RS-232 / RS-485

Прибор предназначен для организации каналов связи и передачи данных внутри локальной сети (LAN) и в сети Интернет. Подключение по Ethernet является надежным и экономически выгодным решением для дистанционной работы с промышленным оборудованием, а наличие независимых последовательных интерфейсов позволяет использовать конвертер для подключения широкого спектра устройств: приборов учёта, контроллеров, датчиков, исполнительных устройств, ПЛК.

Возможности конвертера:

  • Передача данных с интерфейсов RS-232, RS-485, RS-422 по сети Ethernet.
  • Подключение до 256 устройств по RS-485 и RS-422 (еще больше с использованием повторителей).
  • Два режима работы — TCP-клиент и TCP-сервер.
  • Встроенный DHCP-клиент и DNS-клиент.
  • Настройка режимов работы, Ethernet и последовательных портов, а также обновление прошивки прибора через удобный Web-интерфейс. Возможность считывания и записи файла конфигурации через Web-интерфейс. Вывод отладочной информации в Web-интерфейс.
  • Настройка прибора через консольный порт (по RS-232).
  • Быстрый сброс настроек с помощью кнопки на корпусе устройства.
  • Возможность использования с ПО сторонних производителей (режимы TCP-сервер и TCP-клиент).
  • Контроль наличия соединения с сетью с помощью тестовых адресов.
  • Корпус для крепления на DIN-рейку.
  • Расширенный диапазон питания: 8–50В DC (через разрывной клеммник).
  • Выход 7.5В для питания внешних устройств.

Технические характеристики

Марка устройства TELEOFIS ER108-L4U V2
Тип основного интерфейса RS-232/RS-485/RS-422/Ethernet
RS-232 разъём — DB-9F (х1)
RS-485 разъём — разрывной клеммник (х1)
Гальваническая развязка RS-485 Опционально
RS-422 разъём — разрывной клеммник (х2)
Ethernet 10/100 (х1)
Выход 7,5 В для питания внешних устройств х1
Сторожевой таймер WatchDog Есть
Напряжение питания постоянное 8..50В
Тип разъёма низковольтного питания Разрывной клеммник
Класс защиты корпуса IP30
Габаритные размеры 76 x 65 x 35 мм
Материал корпуса Сплав алюминия
Вес 122 г
Диапазон рабочих температур -40...+70°C
Срок эксплуатации 10 лет
