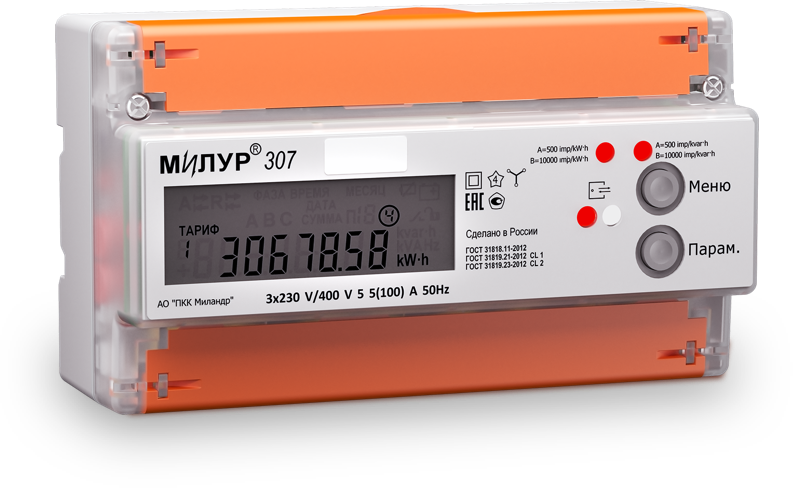

Милур 307

Милур 307

ООО «Милур ИС»

Счётчик электрической энергии статический трёхфазный «Милур 307» предназначен для учета активной и реактивной потребляемой электроэнергии в трёхпроводных и четырёхпроводных сетях переменного тока частотой 50 Гц. Счетчик может работать как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Милур 307
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Назначение и область применения

Счетчик Милур 307 - статический, трехфазный, универсальный трансформаторный или непосредственного включения(в зависимости от модификации), предназначенный для учета активной и реактивной электрической энергии в четырехпроводных сетях переменного тока с номинальным напряжением 3х230/400В или 3х57.7/100В частотой 50 Гц. Многотарифный, со встроенным микроконтроллером и с разнообразными интерфейсами для обмена информацией с внешними устройствами.

Счетчик, в зависимости от его конструктивного исполнения, предназначен для применения внутри помещений и для наружной утсновки. Изготавливается в корпусах со степенью защиты IP51 и IP54 (для счетчиков наружной установки) по ГОСТ 14254. Счетчик с уменьшенными клеммными крышками требует дополнительной защиты от прямого попадания воды.

Счетчик предназначен для организации одно или многотарифного (в зависимости от функциональности) дифференцированного учета, как по времени суток, так и по уровню потребляемой электрэнергии и мощности.

Счетчик имеет два гальванически развязанных от сети импульсных выхода для учета активной и реактивной электрической энергии.

Модификации счетчика

Счетчик выпускается в трех модификациях корпуса:

  • 9мТН35 - крепление на рейку ТП35 по ГОСТ Р МЭК 60715 (DIN-рейка), ширина 157 мм (9 модулей по 17,5 мм), IP51;
  • 10м - крепление на 3 винта (10 модулей по 17.5 мм), IP51;
  • SPLIT - для наружной установки, состоит из двух блоков (IP20 и IP54)/

Для каждой модификации счетчика предусмотрен выпуск исполнений, содержащих следующие дополнительные устройства или функции:

  • Дополнительный интерфейс связи (RS-485, GSM, RF868, PLC, PLC.G3, ZigBee);
  • Программируемый выход управления включением/отключением нагрузки;
  • Аппаратное отключение нагрузки.

Технические характеристики



Схема подключения

Схема подключения счетчика Милур 307 в корпусе 9мТН35. Непосредственное включение:

 307

Схема подключения счетчика Милур 307 в корпусе 10м. Непосредственное включение:

 307

Схема подключения счетчика Милур 307 в корпусе SPLIT. Непосредственное включение:

 307

Схема подключения счетчика Милур 307 в корпусе 9мТН35 и 10м к трехфазной четырехпроводной сети с использованием трансформаторов тока:

 307

Схема подключения счетчика Милур 307 в корпусе 9мТН35 и 10м к трехфазной четырехпроводной сети с использованием трансформаторов тока и напряжения:

 307

Схема подключения счетчика Милур 307 в корпусе 9мТН35 и 10м к трехфазной трехпроводной сети с помощью двух трансформаторов тока:

 307

Схема подключения счетчика Милур 307 в корпусе 9мТН35 и 10м к трехфазной трехпроводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока:

 307

Схема подключения счетчика Милур 307 в корпусе 9мТН35 и 10м к трехфазной трехпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока:

 307
