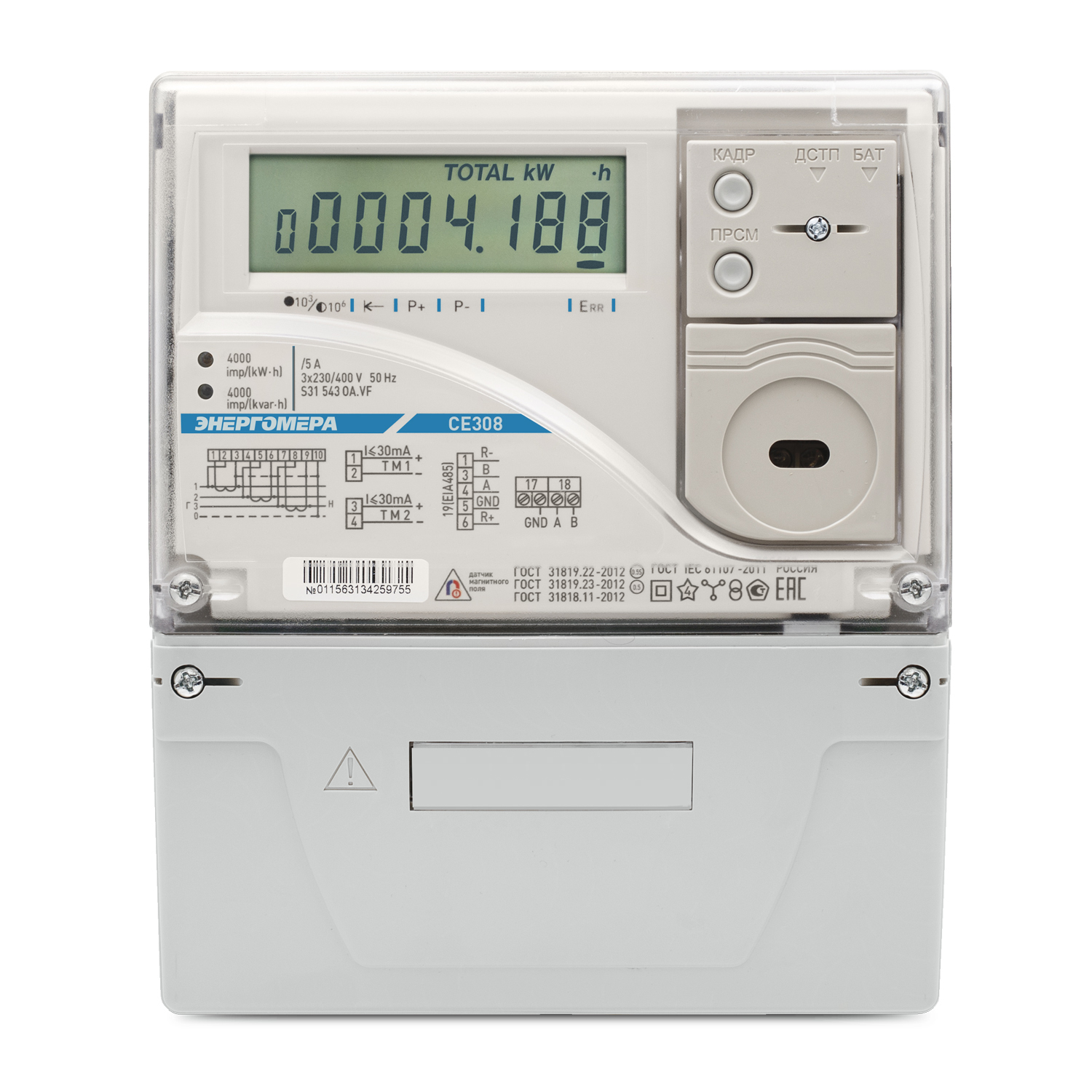

Энергомера СЕ308 S31 IEC

Энергомера СЕ308 S31 IEC

АО «Электротехнические заводы «Энергомера»

Счетчик электроэнергии трехфазный многофункциональный.

Счетчик является трехфазным, универсальным, трансформаторного или непосредственного
включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактив-
ной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов ак-
тивной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных то-
ков и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпро-
водных цепях переменного тока и организации многотарифного учета электроэнергии.



На этом сайте вы можете удалённо получать данные со счётчика Энергомера СЕ308 S31 IEC
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Назначение и функциональность счетчика

Счетчик является трехфазным, универсальным, трансформаторного или непосредственного
включения (в зависимости от варианта исполнения) и предназначен для измерения активной и реактивной электрической энергии, активной, реактивной мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Счетчик может использоваться в автоматизированных информационных измерительных систе-
мах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Результаты измерений получаются путем обработки и вычисления входных сигналов тока и на-
пряжения микропроцессорной схемой платы счетчика. Измеренные данные и другая информация отображаются на жидкокристаллическом индикаторе (ЖКИ) и в зависимости от исполнения счетчика могут быть переданы по одному из интерфейсов RS485, PLC-интерфейсу, радиоинтерфейсу со встроенной антенной, радиоинтерфейсу с разъемом под внешнюю антенну, GSM-
модуль.
Счетчик имеет электронный счетный механизм, осуществляющий, в зависимости от установлен-
ных коэффициентов трансформации по току и напряжению, учет активной и реактивной энергии в
кВт/ч и квар/ч соответственно суммарно и по четырем тарифам, в одном или в двух (для двунаправленного счетчика) направлениях.

Характеристики надежности:

  • Средняя наработка на отказ - 220000 часов.
  • Межповерочный интервал - 16 лет.
  • Средний срок службы - 30 лет.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 4 года с даты выпуска для счетчиков, произведенных до 01.05.2019 г.
  • Гарантийный срок (срок хранения и срок эксплуатации суммарно) - 7 лет с даты выпуска для счетчиков, произведенных c 01.05.2019 г.

Функциональные возможности:

  • Многотарифный учет электроэнергии с широкими возможностями установки тарифных расписаний.
  • Защита от несанкционированного вскрытия (электронные пломбы).
  • Датчик магнитного поля.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Два направления учета электроэнергии.
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.
  • Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
  • Измерение параметров сети;
  • Контроль превышения лимита мощности и энергии.
  • Защита памяти данных и памяти программ от несанкционированных изменений (пароль счетчика, аппаратная блокировка).
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Телеметрические выходы.
  • Журналы событий.

Модификации

3081

Технические характеристики

3082

Схема подключения

Схема включения счетчика CE 308 230В 5(10)А. Подключение через три трансформатора тока (трехфазная четырехпроводная сеть):

Ce303 1

Схема включения счетчика CE 308 S31 57,7 В 5(10)А. Подключение через три трансформатора тока и три трансформатора напряжения (трехфазная трехпроводная сеть):

Ce303 2

Схема включения счетчика СЕ 308 S31 230В 5(60)А; 5(100)А; 10(100)А. Непосредственное включение (трехфазная четырехпроводная сеть):

Ce303 3

Примечание: Перемычки между контактами 1-2, 4-5, 7-8 расположены на колодке.

Схема включения счетчика CE 308 S31 57,7 В 5(10)А. Подключение через два трансформатора тока и три трансформатора напряжения (трехфазная трехпроводная сеть):

Ce303 4

Внимание! Заземление цепей напряжения производить согласно схеме подключения трансформатора напряжения на объекте.

Схема включения счетчика СЕ 308 S31 57,7 В 5(10)А. Подключение через два трансформатора тока и два трансформатора напряжения (трехфазная трехпроводная сеть)*:

Ce303 5

Внимание! Заземление цепей напряжения производить согласно схеме подключения трансформатора напряжения на объекте.

*При данной схеме включения, счетчик ведет учет активной и реактивной энергии в соответствии с классом точности. Измерение фазных напряжений, фазных мощностей, углов между векторами тока и напряжения в классе точности не гарантируется.

Обозначение контактов

3083

3084

3085

3086

3087

3088
