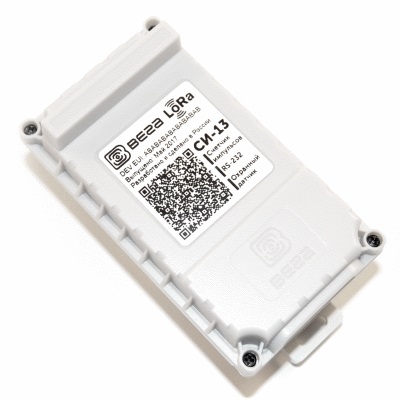

Вега СИ-13-232

Вега СИ-13-232

ООО «Вега-Абсолют»

Конвертер Вега СИ-13-232 может работать в режиме прозрачного радиомодема LoRaWAN <-> RS-232, или выполнять подсчет электрических импульсов, поступающих на 2 независимых входа, с последующим накоплением и передачей этой информации по протоколу LoRaWANна базовую станцию посредством радиосвязи на частотах диапазона 860-1000 МГц.

На этом сайте вы можете удалённо опрашивать счётчики, используя Вега СИ-13-232
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

LoRaWan / RS-232

Описание

Конвертер Вега СИ-13-232 может работать в режиме прозрачного радиомодема LoRaWAN® <-> RS-232, или выполнять подсчет электрических импульсов, поступающих на 2 независимых входа, с последующим накоплением и передачей этой информации по протоколу LoRaWAN® на базовую станцию посредством радиосвязи на частотах диапазона 860-1000 МГц. Кроме того, Вега СИ-13-232 может применяться в качестве охранного датчика. Импульсные входы могут быть настроены в качестве охранных. Конвертер может быть использован на приборах учета коммунальных ресурсов и промышленном оборудовании с интерфейсом RS-232 или с импульсным выходом типа геркон или открытый коллектор. Питание осуществляется от внешнего источника с напряжением от 8 до 36 В.

Конвертер оснащен алгоритмом антидребезга с постоянной времени 5 мс. Подсчет импульсов осуществляется для частот до 200 Гц.

Функционал

Конвертер Вега СИ-13 является устройством класса С (по классификации LoRaWAN) и обеспечивает следующий функционал:

  • работа в режиме прозрачного радиомодема LoRaWAN <-> RS-232
  • самостоятельный опрос некоторых моделей приборов учета
  • поддержка ADR (Adaptive Data Rate)
  • поддержка отправки пакетов с подтверждением (настраивается)
  • возможность переключения входов в режим "охранный" для подключения внешних датчиков протечки, охранных датчиков и т.д.
  • выход на связь при срабатывании охранных входов
  • измерение температуры

Особенности

  • Устройство класса С
  • Работа в режиме прозрачного радимодема LoRaWAN® <-> RS-232
  • Поддержка двух частотных планов EU-868 и RU-868
  • Возможность задания произвольного частотного плана
  • Измерение температуры
  • Период выхода на связь - раз в 1, 6, 12, 24 часа
  • Поддержка ADR (Adaptive Data Rate)
  • Поддержка отправки пакетов с подтверждением (настраивается)
  • Способ активации OTAA, ABP (настраивается)
  • Выход на связь при сработке охранных входов
  • Чувствительность: до -138dBm
  • Настройка через USB-интерфейс с помощью Vega LoRaWAN Configurator

Характеристики

Входы импульсные до 2
Максимальная частота импульсного сигнала 200 Гц
Интерфейс RS-232 1
Входы охранные до 2
USB-порт mini-USB, type B
Диапазон рабочих температур, °С -40…+85
Встроенный датчик температуры да
Класс устройства LoRaWAN® C
Количество каналов LoRaWAN® 16
Частотный план EU-868, RU-868, произвольный
Способ активации в сети LoRaWAN® ABP или OTAA
Период выхода на связь 1, 6, 12 или 24 часа
Тип антенны LoRaWAN® внутренняя
Чувствительность -138 дБм
Дальность радиосвязи в сельской местности до 15 км
Дальность радиосвязи в плотной городской застройке до 5 км
Мощность передатчика по умолчанию 25 мВт (настраивается)
Максимальная мощность передатчика 100 мВт
Напряжение внешнего питания 8...36 В
Размеры корпуса, мм 95 х 50 х 45
Степень защиты корпуса IP65

Крепление

стяжками к опоре, на DIN-рейку, настенное
