Описание

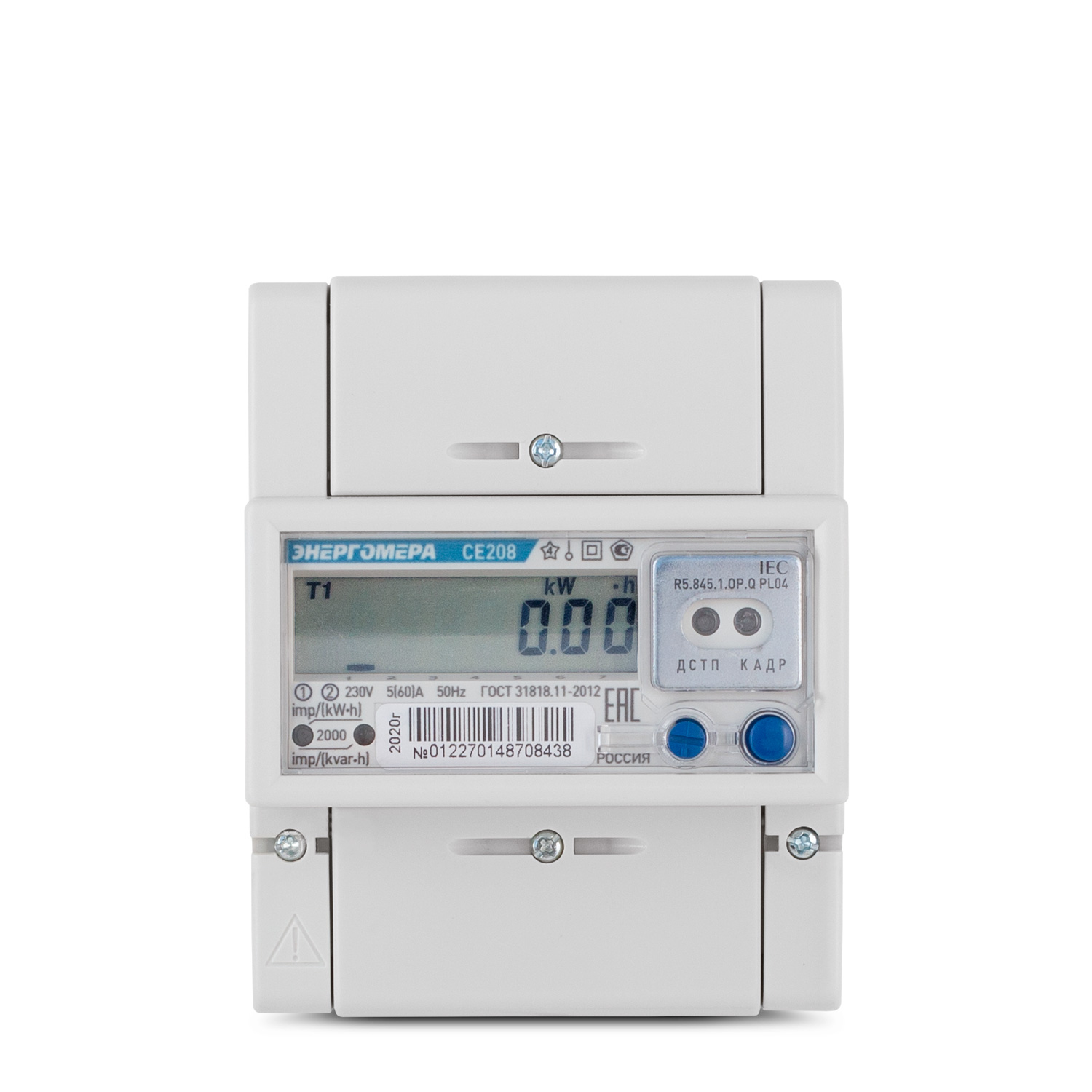

Счетчик предназначен для измерения активной энергии в прямом и реактивной энергии в прямом (потребляемой) и обратном (генерируемой) направлениях в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Счетчик имеет интерфейсы связи и предназначен для работы как автономно, так и в составе автоматизированной информационно-измерительной системы коммерческого уче-та электроэнергии (АИИС  КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

Функциональные возможности

• Учет энергии нарастающим итогом суммарно и по тарифам:
  • активная;
  • реактивная прямая;
  • реактивная обратная.
• Тарификация:
  • по четырем тарифам с возможностью задания до восьми тарифных зон в пределах суток (одном суточном расписании) с дискретностью – одна минута, индивидуально по каждому дню недели в сезонной программе;
  • до 36 различных суточных расписаний переключений тарифов и до 12 сезонных программ. (сезонная программа определяет неизменную тарификацию на время от одного дня до календарного года);
  • до 32 исключительных дней (праздничных и перенесенных), тарификация в которых отличается от тарификации по дню недели принятой в сезонной программе.
• Ведение архивов профилей нагрузки активной мощности с программируемым временем усреднения из ряда: 3, 5, 10, 15, 30, 60 минут глубиной до 256 суток (для 60-минутного интервала усреднения).
• Хранение ретроспективных данных о потреблении активной энергии суммарно и по тарифам:
  • за текущий и 35 предыдущих месяцев;
  • на конец месяца за 36 месяцев;
  • за текущие и 127 предыдущих суток;
  • на конец суток за 128 суток.
• Измерение параметров сети:
  • полная мощность;
  • активная мощность;
  • реактивная мощность;
  • ток;
  • напряжение сети;
  • частота сети;
  • коэффициент мощности.
• Обеспечение фиксации:
  • корректировок времени;
  • изменений настроек счетчика;
  • отклонений параметров сети;
• Коррекция хода часов:
  • температурная компенсация хода часов;
  • возможность ручной коррекции и через интерфейс (суммарное время коррекций - не более 29 секунд в календарные сутки);
  • широковещательная синхронизация хода часов через интерфейс.
• Управление отключающим реле (размыкателем нагрузки):
  • через интерфейс;
  • отключение по превышению лимита мощности с автоматическим включением или включением по кнопке;
  • отключение по отклонению напряжения от заданных пределов;
  • o при попытке доступа к зажимной плате счетчика добавить запись.
• Возможности просмотра на дисплее:
  • данные о потреблении нарастающим итогом;
  • архивы данных о потреблении за прошедшие месяцы;
  • архивы данных о посуточном потреблении;
  • текущие дата и время, заводской номер;
  • тарифное расписание текущих суток;
  • параметры сети;
  • основные показания, дата, время при отсутствии напряжения сети.
