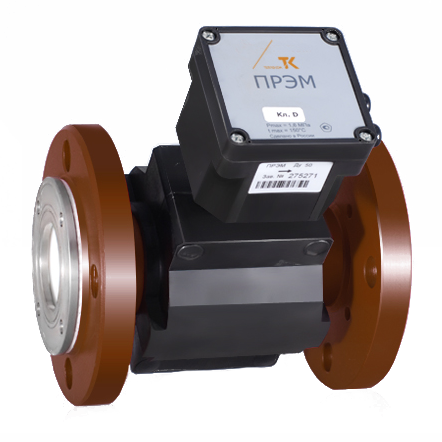

Расходомер ПРЭМ– прибор, предназначенный для преобразования объемного расхода и объема электропроводных жидкостей в их показания.
Электромагнитный преобразователь расхода ПРЭМ предназначен для преобразования объемного расхода и объема электропроводных жидкостей в их показания, регистрации и представления результатов измерений на внешние устройства.
Преобразователи могут быть применены для контроля и учета, в том числе при учетно-расчетных операциях, объемного расхода и объема жидкостей на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
ПРЭМ, в зависимости от их исполнения, обеспечивают следующие функциональные возможности:
| Эксплуатационные характеристики | |
| Удельная электропроводность | от 10-3 до 10 См/м |
| Нейтральность к материалам фторопласту Ф4 и нержавеющей стали | 12Х18Н10Т |
| Температура измеряемой среды | от 0 до 150 °С |
| Рабочее давление измеряемой среды, не более | 1,6 МПа |
| Минимальная длина прямых участков трубопровода | 2 Ду |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха | от минус 10 до плюс 50 °С |
| Гидравлическая прочность | 2,5 МПа |
| Степень защиты корпуса | IP55 по ГОСТ 14254 |
| Электрические параметры | |
| Напряжение питания постоянного тока | 12 В |
| Мощность, потребляемая от источника питания, не более | 5 ВА |
Диаметры условных проходов (Ду) преобразователей и соответствующие им максимальные значения расходов (Qmaх) независимо от направления потока измеряемой среды соответствуют значениям, приведенным в таблице ниже.
| Ду, мм | Qmax1 | Qmax2 * |
| 20 | 12 | 6,0 |
| 32 | 30 | 15 |
| 40 | 45 | 22,5 |
| 50 | 72 | 36 |
| 65 | 120 | 60 |
| 80 | 180 | 90 |
| 100 | 280 | 140 |
| 150 | 630 | 315 |
| * - По заказу потребителя (соответствует скорости потока 5 м/с). | ||
Переходные (Q1, Q2) и минимальные (Qmin) значения расходов в зависимости от класса преобразователя и направления потока измеряемой среды:
|
Ду |
Класс |
Значения расхода при направлении потока измеряемой среды |
||||
|
обратном |
прямом |
обратном |
прямом |
прямом и обратном |
||
|
Qоmin |
Qпmin |
Qо2 |
Qп2 |
Q1 |
||
|
20 |
В1 |
- |
0,02 |
0,08 |
0,027 |
0,12 |
|
С1 |
- |
0,02 |
0,08 |
0,048 |
0,12 |
|
|
D |
0,032 |
0,032 |
0,08 |
0,08 |
0,12 |
|
|
32 |
В1 |
- |
0,048 |
0,2 |
0,067 |
0,3 |
|
С1 |
- |
0,048 |
0,2 |
0,12 |
0,3 |
|
|
D |
0,08 |
0,08 |
0,2 |
0,2 |
0,3 |
|
|
40 |
В1 |
- |
0,072 |
0,3 |
0,1 |
0,45 |
|
С1 |
- |
0,072 |
0,3 |
0,18 |
0,45 |
|
|
D |
0,12 |
0,12 |
0,3 |
0,3 |
0,45 |
|
|
50 |
В1 |
- |
0,12 |
0,48 |
0,16 |
0,72 |
|
С1 |
- |
0,12 |
0,48 |
0,29 |
0,72 |
|
|
D |
0,19 |
0,19 |
0,48 |
0,48 |
0,72 |
|
|
65 |
В1 |
- |
0,19 |
0,8 |
0,27 |
1,2 |
|
С1 |
- |
0,19 |
0,8 |
0,48 |
1,2 |
|
|
D |
0,32 |
0,32 |
0,8 |
0,8 |
1,2 |
|
|
80 |
В1 |
- |
0,29 |
1,2 |
0,4 |
1,8 |
|
С1 |
- |
0,29 |
1,2 |
0,72 |
1,8 |
|
|
D |
0,48 |
0,48 |
1,2 |
1,2 |
1,8 |
|
|
100 |
В1 |
- |
0,45 |
1,87 |
0,62 |
2,8 |
|
С1 |
- |
0,45 |
1,87 |
1,12 |
2,8 |
|
|
D |
0,75 |
0,75 |
1,87 |
1,87 |
2,8 |
|
|
150 |
В1 |
- |
1,0 |
4,2 |
1,4 |
6,3 |
|
С1 |
- |
1,0 |
4,2 |
2,52 |
6,3 |
|
|
D |
1,68 |
1,68 |
4,2 |
4,2 |
6,3 |
|
Пределы допускаемой относительной погрешности при преобразовании расхода и объема в импульсный и цифровой сигналы, а также при представлении измеряемых величин посредством табло в зависимости от диапазона измерений соответствуют значениям:
| Класс | Пределы погрешности в диапазоне измерений расхода, % | ||
| Qп(о)min…Qп(о)2 | Qп(о)2…Q1 | Q1…Qmax1(2) | |
| В1,С1,D | ± 5,0 | ± 2,0 | ± 1,0 |
Гарантийный срок эксплуатации прибора 4 года.
Прямой участок – прямолинейный отрезок трубопровода, не содержащий местных гидравлических сопротивлений (сужения, расширения, задвиж-ки, клапаны, термопреобразователи и др.).
*Примечание: Длины прямых участков указаны в Ду расходомера.
