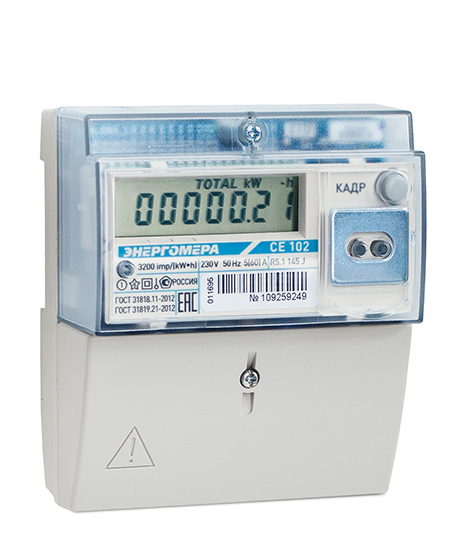

Энергомера СЕ102

Энергомера СЕ102

АО «Электротехнические заводы «Энергомера»

Счетчик для коммерческого учета активной и реактивной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Энергомера СЕ102
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / Радиомодем

Счетчик обеспечивает учет и вывод на индикацию

  • текущего времени и даты;
  • количества потребленной активной энергии суммарно и по восьми тарифам на конец месяца и за 13 предыдущих месяцев;
  • действующего тарифа;
  • активной мощности;
  • тарифного расписания;
  • остатка лимита по энергии;
  • лимита мощности;
  • причину отключения реле управления нагрузки;
  • служебной информации (адрес устройства, версия ВПО, скорости обмена интерфейсов).



Предусмотрена возможность задания следующих параметров

  • блокировка интерфейса при вводе 3 неверных паролей;
  • изменение интервала усреднения энергии (15, 30 и 60 мин.);
  • разрешения перехода на "летнее" время (с заданием месяцев перехода на "зимнее", "летнее" время);
  • изменение скоростей обмена интерфейсов;
  • задание условия срабатывания реле управления нагрузки и реле сигнализации (для исполнений «Q» и «S» соответственно);
  • времени автоматического повторного включения реле управления нагрузки (только для исполнения «JQ»);
  • задание лимитов по энергии и мощности;
  • до 16-ти зон суточного графика тарификации;
  • до 32-х исключительных дней (дни, в которых тарификация отличается от общего правила и задается пользователем).



Технические характеристики

Марка прибора учета Энергомера СЕ102
Класс точности (актив./реактив.): 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5; 60±3
Номинальное напряжение, В 230
Номинальный (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -40 до +70
Габаритные размеры, не более, мм 143 x 124 x 72,5
Степень защиты по ГОСТ 14254-96 IP51



Схема подключения

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «AKVZ», «AOKVZ»:

Ce102 1

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKVZ»:

Ce102 2

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «АOKSVZ», «АOKQSVZ»:

Ce102 3

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JАKSVZ»:

Ce102 4

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KVZ», «JKR2QVZ»:

Ce102 5

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR2SVZ», «OKQR2SVZ»:

Ce102 6

хема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR2KSVZ»:

Ce102 7

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKPQVZ»:

Ce102 8

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KVZ», «JPKVZ», «JKR1QVZ», «JKPQVZ»:

Ce102 9

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1SVZ», «OKPSVZ», «OKQR1SVZ», «OKPQSVZ»:

Ce102 10

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JR1KSVZ», «JPKSVZ»:

Ce102 11

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «OKR1VZ EMB-250100PI-004»:

Ce102 12

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR1VZ EMB-250-100PI-004», «JKR1QVZ EMB-250-100PI-004»:

Ce102 13

Схема включения счетчиков СЕ 102 тип корпуса S7, исполнения «JKR2VZ EMB-250-100PI-005», «JKR2QVZ EMB-250-100PI-005»:

Ce102 14

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АOKSVZ», «JKR2QVZ»:

Ce102 15

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «AOKSSVZ»:

Ce102 16

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «АKVZ»:

Ce102 17

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR1SVZ», «OKPSVZ»:

Ce102 18

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKR2SVZ»:

Ce102 19

Схема включения счетчиков СЕ 102 тип корпуса S8, исполнения «OKPQZ»:

Ce102 20

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «OKV»:

Ce102 21

Схема включения счетчиков СЕ 102 тип корпуса S6, исполнения «AKV»:

Ce102 22

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «OK»:

Ce102 23

Схема включения счетчиков СЕ 102 тип корпуса S5, исполнения «АK»:

Ce102 24
