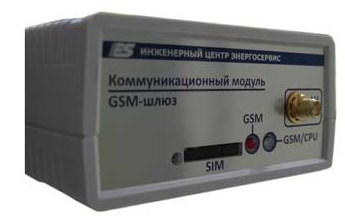

GSM-шлюз ЭНКМ-1 предназначен для организации сбора данных со счетчиков электроэнергии (а также других устройств) с применением GSM-сети в режиме GPRS.
Для обеспечения канала связи между центром сбора и удаленным объектом, на котором установлены счетчики и ЭНКМ-1, необходимо выполнение следующих условий:1. Сервер сбора данных должен иметь выход в сеть Интернет со статическим IP-адресом (назначается Интернет-провайдером);2. Счетчики объединенные в магистраль RS-485 непосредственно подключаются к ЭНКМ-1 без использования преобразователей интерфейса;3. В месте ЭНКМ-1 имеется доступ к сети GSM с нормальным уровнем сигнала.
ЭНКМ-1 конфигурируется с помощью специализированного программного обеспечения, которое определяет необходимые настройки для работы с конкретной GSM-сетью и оператором, параметры связи со счетчиками, параметра связи с центром сбора данных.
При подаче питания ЭНКМ-1 поддерживает постоянную GPRS сессию, получает от оператора сети динамически назначенный IP-адрес, инициализирует и обеспечивает TCP/IP связь с центром сбора данных, поддерживая соединение со статическим IP-адресом центра сбора.На центральном сервере сбора данных в ходе настройки под каждый удаленный объект выделяется соответствующий TCP-порт, по которому программное обеспечение сбора данных с заданной периодичностью производит опрос счетчиков электроэнергии. Количество одновременно опрашиваемых объектов зависит от максимально возможных одновременно открытых TCP-портов в системе и может составлять несколько тысяч.В случае разрыва TCP-сессии ЭНКМ-1 автоматически пытается восстановить соединение. Встроенный watchdog-таймер предотвращает зависания ЭНКМ-1.
RS-485 –подключение счетчиков, конфигурирование
Питание:
~100..240 В, 45..55 Гц; =120..370В; Потребляемая мощность не более 10 Вт
