Виды связи
GSM/CSD / GPRS / PLC / Радиомодем / RS-485

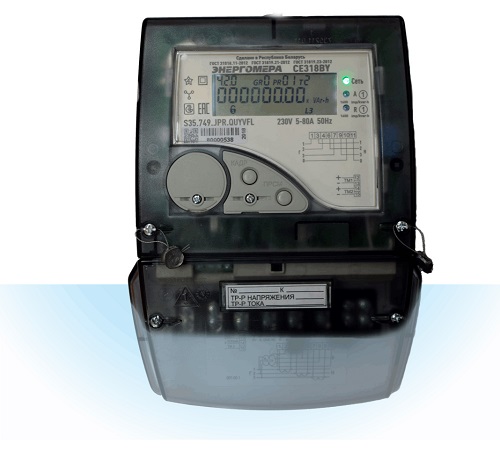

Счетчик активной и реактивной электрической энергии трехфазный СЕ318BY S35, предназначенныq для измерения активной и реактивной электрической энергии, активной и реактивной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
Результаты измерений получаются путем считывания с измерительных микросхем значений электрических параметров (активной и реактивной электроэнергии (потребленной и генерируемой), активной, реактивной и полной мощности, значений тока, напряжения, коэффициента мощности, частоты и угла между током и напряжением). Считанные данные и другая информация в предусмотренном объеме отображаются на жидкокристаллическом индикаторе (ЖКИ) и, в зависимости от исполнения счетчика, могут быть переданы по оптическому порту и по одному из интерфейсов: EIA485, PLC-интерфейсу, радиоинтерфейсу.
Счетчик имеет электронный счетный механизм, осуществляющий учет активной и реактивной энергии в кВт•ч и кВар•ч соответственно суммарно и по восьми тарифам в одном или в двух (для двунаправленного счетчика) направлениях.
К функциональным возможностям счетчика, в зависимости от исполнения, относятся:
- многотарифный учет электроэнергии;
- триварианта управления тарификацией – пособытиям, внешнее и повременное;
- возможность одновременного использования вариантов управления тарификацией;
- ведение ретроспективы (фиксация значений накопителей энергии на начало до 128 суток, 40 расчетных периодов(месяцев), 10 лет);
- ведение ретроспективы по событиям (до 20 событий);
- ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
- ведение интервальных профилей с гибкой расширенной настройкой типа сохраняемых параметров и параметров ведения (для счетчика исполнения Z);
- измерение параметров сети:
- частоты сети;
- тока по фазам;
- напряжения по фазам;
- линейных напряжений;
- углов между током и напряжением по фазам;
- углов между напряжениями фаз;
- коэффициента мощности по фазам;
- активной мощности по фазам и суммарно;
- реактивной мощности по фазам и суммарно;
- полной мощности по фазам и суммарно.
- измерение отдельных показателей качества электроэнергии (ПКЭ):
- длительность провала напряжения;
- глубина провала напряжения;
- длительность перенапряжения;
- максимальное значение перенапряжения;
- перерывы электроснабжения;
- контроль потребляемой активной мощностина интервале интегрирования;
- контроль потребляемой мгновенной мощности;
- контроль лимитов потребления активной энергии;
- предоплатный режим;
- контроль малого потребления;
- контроль напряжения питающей сети;
- контроль потребляемых токов;
- контроль частоты сети;
- контроль последовательности фаз;
- контроль обрыва фазы;
- контроль встречного потока мощности;
- реле сигнализации (для счетчика исполнения S);
- звуковой сигнал;
- сигнализация по интерфейсу;
- учет времени;
- самодиагностика;
- защита информации;
- электронные пломбы(для счетчика исполнения V);
- датчик постоянного магнитного поля(для счетчика исполнения F);
- датчик переменного магнитного поля (для счетчика исполнения M);
- датчик радиочастотного воздействия(для счетчика исполнения M);
- журналы событий;
- механизм расширенной настройки действий пособытиям, возникающим в счетчике;
- поддержка протокола обмена SmartMeteringProtocol(SMP);
- сопровождение отображаемой информацииOBIS-кодами;
- режим отложенного пломбирования клеммной крышки кнопкой;
- работа режима отложенного пломбирования при батарейном питании;
![318by2](/assets/external/content/8efebcfeb2004c7048d9cd404601f721.jpg)
Схема подключения счетчика CE318 непосредственного включения. Трехфазная четырехпроводная сеть.
![318by1](/assets/external/content/959d35a43c4c7169c20b5af7333999e4.jpg)
Схема подключения счетчика CE318 полукосвенного включения. Подключение через три трансформатора тока, трехфазная четырехпроводная сеть.
![318by2](/assets/external/content/0b3d74d28b228ca7c21075b774c3b750.jpg)
Схема подключения счетчика CE318 трансформаторного включения. Подключение через три трансформатора тока и три трансформатора напряжения, трехфазная трехпроводная сеть.
![318by3](/assets/external/content/c6f0828f8a941a9c4fe1babfc210ac77.jpg)
Обозначение контактов счетчика
Обозначение функциональных контактов счетчика СЕ318 S35 хх3
![318by3](/assets/external/content/ceeed5cc74c276b2c0e621036e4307c3.jpg)
Обозначение функциональных контактов счетчика СЕ318 S35 74х(14x, 84x)
