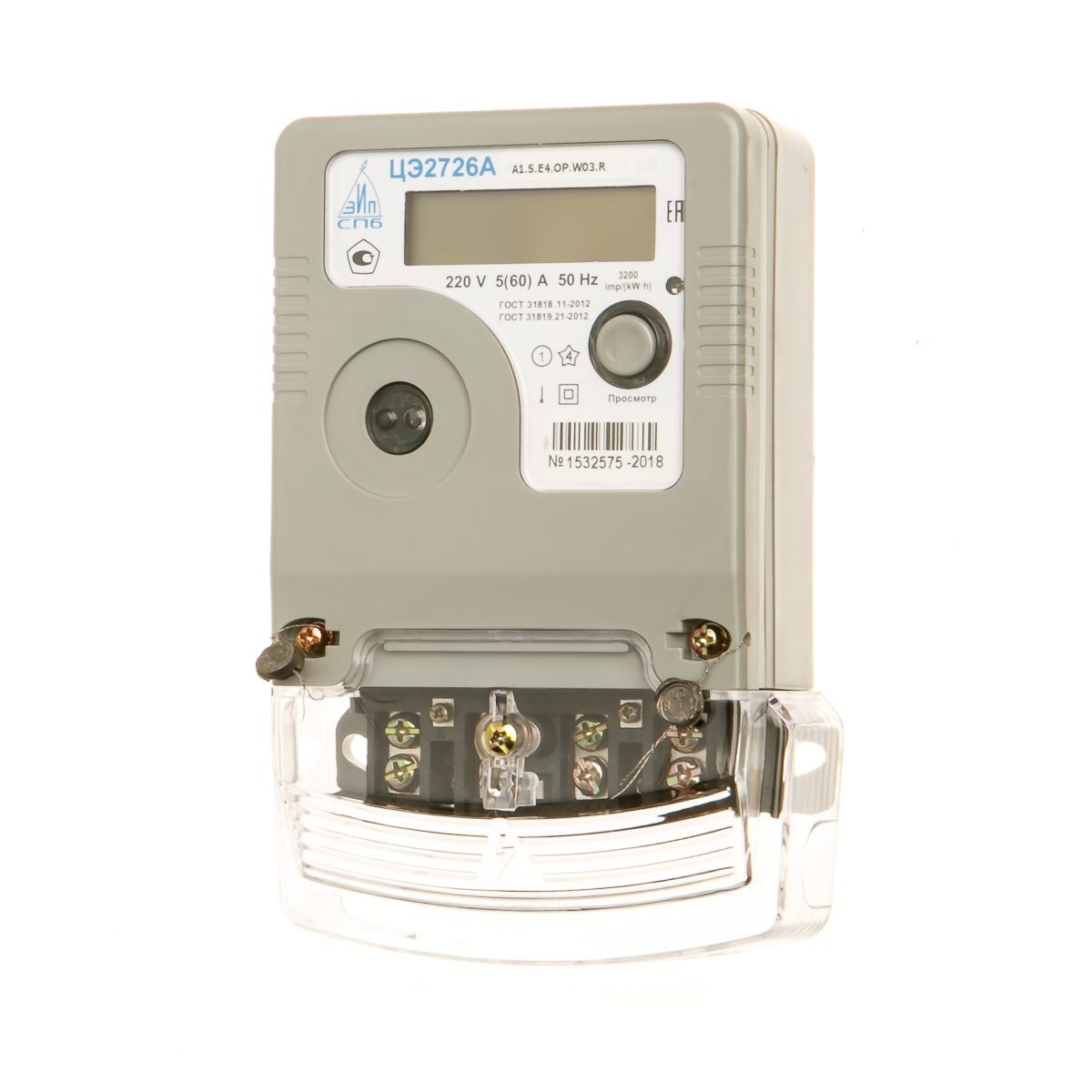

Счетчики ЦЭ2726А предназначены для многотарифного (до 4 тарифов) учета активной энергии в однофазных сетях переменного тока номинальной частотой 50 Гц. Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012. Счетчики устанавливаются внутри помещений, рабочий диапазон температур от минус 40 ºС до плюс 60 ºС. Степень защиты корпуса счетчика от проникновения воды и пыли внутрь счетчика соответствует IP51.

На этом сайте вы можете удалённо получать данные со счётчика ЦЭ2726А
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / RS-485

Функциональные возможности электросчётчика

Счётчик обеспечивает обмен информацией с компьютером через интерфейс. Присутствие в счётчике интерфейсов определяется наличием соответствующих индексов в условном обозначении модификации счётчика (см. структуру условного обозначения модификаций счетчика)

Счётчик обеспечивает считывание через интерфейс следующих параметров и данных:

  • кодов самодиагностики и ошибок;
  • сетевого адреса;
  • версий программного обеспечения и параметризации;
  • даты производства счетчика;
  • текущего времени (часы, минуты, секунды);
  • даты (число, месяц, год);
  • флага разрешения перехода с «летнего» времени на «зимнее» и обратно;
  • текущего тарифа;
  • значений учтённой активной электроэнергии нарастающим итогом с начала эксплуатации по каждому тарифу;
  • значений учтённой активной электроэнергии нарастающим итогом на конец месяца по каждому тарифу для 36-ти предыдущих месяцев;
  • значений учтённой активной электроэнергии нарастающим итогом на конец суток по каждому тарифу для 128-ти предыдущих суток;
  • режима индикации данных на ЖКИ;
  • адреса места установки счетчика на объекте;
  • таймаутов интерфейса;
  • режима функционирования журнала фиксаций превышения мощности**;
  • режима функционирования встроенного реле**;
  • профиль мощности нагрузки в виде массива мощностей, усредненных на 30-минутных интервалах за последние 126 суток;
  • текущего значения активной мощности в нагрузке;
  • журнала включения/выключения питания (16 событий);
  • журнала изменения времени и даты (16 событий);
  • журнала коррекции времени (16 событий);
  • журнала изменения тарифного расписания (16 событий);
  • журнала команд записи по интерфейсу (16 событий);
  • журнала вскрытия корпуса (16 событий)*;
  • журнала вскрытия крышки клеммной колодки (16 событий)*;
  • журнала превышения установленной мощности (16 событий)**;
  • журнала включения/выключения реле нагрузки (16 событий)**.

Счётчик обеспечивает программирование через интерфейс следующих параметров:

  • сетевого адреса;
  • текущего времени (часы, минуты, секунды);
  • даты (число, месяц, год);
  • флага разрешения перехода с «летнего» времени на «зимнее» и обратно;
  • коррекцию времени; тарифного расписания для 12-ти сезонов по 4-м тарифам (до 15 тарифных зон в сутки) и расписания специальных дней (до 31 дня, типы дня - будни, суббота, воскресенье, праздник);
  • режима индикации данных на ЖКИ;
  • адреса места установки счетчика на объекте;
  • таймаутов интерфейса;
  • режима функционирования журнала фиксаций превышения мощности**;
  • режима функционирования встроенного реле**.

Примечание: * - для счетчиков в корпусе W03; ** - для счетчиков в корпусе W03, модификация с индексом «Z»

Для программирования и считывания через интерфейс используется программа параметризации счетчиков ЦЭ2726А (с использованием соответствующего преобразователя интерфейсов), поставляемая по отдельному заказу.

У счетчиков в корпусе W03 имеется кнопка «ПРОСМОТР», служащая для просмотра данных в ручном режиме, а также для коррекции времени (изменение времени в пределах ±30 сек один раз в сутки). Для просмотра доступны 3 группы данных: в группе «0» отображаются данные, индицируемые в автоматическом цикле индикации; в группе «1» отображаются версии ПО и параметризации, а также значения учтенной энергии по каждому тарифу; в группе «2» отображаются учтенные энергии по каждому тарифу на конец предыдущих месяцев. Переключение между группами осуществляется длительным нажатием кнопки (кнопку следует удерживать до появления на ЖКИ номера группы, просмотр данных внутри группы осуществляется короткими нажатиями кнопки).

Для коррекции времени необходимо в момент индикации на ЖКИ кадра текущего времени нажать и удерживать кнопку до появления на ЖКИ цифры «30», затем отпустить кнопку; для коррекции на +30 сек. вновь нажать и удерживать кнопку, для коррекции на -30 сек коротко нажать и отпустить кнопку, на ЖКИ появится цифра «-30», после этого снова нажать и удерживать кнопку. В случае успешного старта коррекции на ЖКИ отобразится кадр текущего времени, который сменится следующим кадром индикации при отпускании кнопки. Коррекция будет осуществляться в течении 30 минут (по 1 сек. в минуту).

Счетчики в корпусе W03 могут иметь реле отключения нагрузки (индекс «Z» в структуре обозначения счетчика), которое может управляться соответствующими командами по интерфейсу связи. По интерфейсу возможно инициировать автоматический автономный режим работы реле, а также включение реле посредством кнопки «ПРОСМОТР». Детальная информация по программированию реле приведена в руководстве оператора, поставляемого совместно с программой параметризации счетчиков ЦЭ2726А. Реле рассчитано на ток до 80 А.

Счетчики в корпусе W03 имеют датчик вскрытия крышки клеммной колодки, который служит также для разрешения записи через оптопорт (при снятой крышке), причем запись даты и времени не зависит от состояния этого датчика.

Технические характеристики

Марка прибора учета ЦЭ2726А
Класс точности 1
Номинальное напряжение Uном, В 3x 220/380; 3x230/400
Номинальный или базовый (максимальный) ток, А 5(10); 5(50); 5(60); 10(100)
Стартовый ток (порог чувствительности) (при U= Uном, cosφ= 1),
для счетчиков трансформаторного включения, % от Iном 0,2
для счетчиков непосредственного включения, % от Iб 0,4
Постоянная счетчика, имп./кВт·ч 500; 1000; 6000
Потребляемая мощность, не более:
в цепи напряжения, В×А (Вт) 10,0 (5,0)
в цепи тока, В×А 0,2
Масса, кг, не более 2,0

Схема подключения

ЦЭ2726А в корпусе S01:

2726 S01 Sx Dim

ЦЭ2726А в корпусе W03:

ЦЭ2726А в корпусе W03

ЦЭ2726А в корпусе R01:

ЦЭ2726А в корпусе R01
