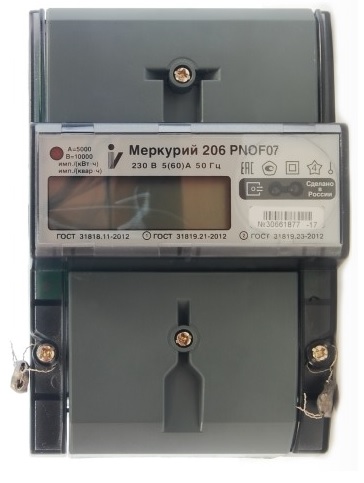

Меркурий 206F07 Вега-Абсолют

Меркурий 206F07 Вега-Абсолют

ООО «Инкотекс-СК»

Счетчик Меркурий 206 предназначен для многотарифного (до 4 тарифов) учета активной энергии в однофазных сетях переменного тока номинальной частотой 50 Гц. Счетчик для коммерческого учета активной и реактивной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Меркурий 206F07 Вега-Абсолют
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

LoRaWan

Описание

Счетчики Меркурий 206 предназначены для многотарифного (до 4 тарифов) учета активной и реактивной энергии в однофазных сетях переменного тока номинальной частотой 50 Гц.
Внутри счетчиков установлен радиомодуль, осуществляющий накопление и передачу данных со счетчика в сеть LoRaWAN посредством радиосвязи на частотах диапазона RU-868.
Счетчики оснащены встроенным реле ограничения мощности, которое может срабатывать как по внутренним событиям, так и по команде с сервера.

Радиомодем счетчика работает как устройство LoRaWAN класса С.
Показания считываются с прибора учета с настраиваемым периодом: раз в час, раз в сутки, раз в неделю или раз в месяц. Считанные показания сохраняются в памяти радиомодуля, и передаются в сеть LoraWAN в соответствии с периодом передачи данных. Период может настраиваться с кратностью 1 час, по умолчанию период передачи равен 2 часа. Передача данных осуществляется в случайный момент времени внутри выбранного периода. При очередном выходе на связь устройство начинает отправлять накопленные пакеты с показаниями, от самого раннего к самому позднему.
Если параметр «Запрашивать подтверждение» включен, то устройство будет отправлять следующий пакет только после получения подтверждения о доставке предыдущего. Если такое подтверждение не получено устройство завершает сеанс связи до следующего по расписанию. При этом устройство продолжает собирать данные согласно периоду сбора данных и записывать в память. Непереданные пакеты сохраняются в памяти счетчика до следующего сеанса связи.

При выключенном параметре «Запрашивать подтверждение», устройство отправляет в сеть все накопленные пакеты по порядку с самого раннего до самого последнего. Проверки доставки пакетов в таком режиме нет. Непереданных пакетов в памяти устройства не остаётся.
Настройки устройства осуществляются дистанционно через LoRaWAN.

Особенности

  • Устройство класса С
  • Питание внешнее от сети
  • Реле ограничения мощности
  • Частотный план RU868 - по умолчанию
  • Частотные планы EU868 и KZ865 - опция заказа
  • Сохранение непереданных пакетов в памяти (до 255 записей)
  • Привязка показаний ко времени по внутренним часам
  • Период выхода на связь - раз в 1, 2, ..., 48 часов, либо сразу после опроса
  • Период накопления показаний - раз в 1, 6, 12, 24 часа, раз в неделю, раз в месяц
  • Поддержка ADR (Adaptive Data Rate)
  • Поддержка отправки пакетов с подтверждением (настраивается)
  • Способ активации OTAA
  • Чувствительность: до -138dBm
  • Настройка удаленно командами из приложения IOT Vega Admin Tool

Технические характеристики

Класс точности при учете активной энергии 1
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5(60)
Номинальная частота сети, Гц 50
Количество тарифов до 4
Передаточные числа по испытательному выходу и импульсному выходному устройству, имп./кВт∙ч 5000, 10000
Чувствительность (стартовый ток) в % от Iб : 0,4
Полная мощность, потребляемая в цепи тока, В·А, не более 0,5
Пoлнaя (активная) мoщнocть, потребляемая в цепи напряжения счётчика, В·А (Вт), не более 8,0(1,2)
Масса, кг, не более 0,6
Диапазон рабочих температур, ºС -45...+70
Класс устройства LoRaWAN С
Количество каналов LoRa 16
Частотный план RU868
Способ активации в сети LoRaWAN OTAA
Период выхода на связь по умолчанию 2 часа (настраивается)
Период накопления данных по умолчанию 1 час (настраивается)
Объем памяти для накопления пакетов 255 пакетов
Тип антенны LoRa внутренняя
Чувствительность -138 dBm
Дальность радиосвязи в плотной городской застройке до 5 км
Дальность радиосвязи в сельской местности до 15 км
Номинальная мощность передатчика 25 мВт
Размеры корпуса, мм 154 х 105 х 72
