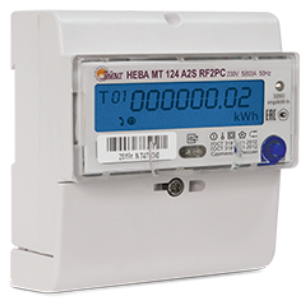

На этом сайте вы можете удалённо получать данные со счётчика Нева МТ 124 AR2S
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / Zigbee / RS-485

Счетчик оснащен

  • оптическим портом по ГОСТ IEC 61107-2011;
  • интерфейсом EIA-485 с питанием от встроенного блока питания;
  • расцепителем и датчиком тока в цепи нулевого провода;
  • электронной пломбой крышки клеммной колодки;
  • оптическими и электрическими испытательными выходами активной энергии, с возможностью переключения в режим проверки точности измерения реактивной энергии;
  • электрическим испытательным выходом встроенных часов;
  • датчиком тока – шунт.



Счетчик измеряет и хранит в памяти измеренные значения активной, реактивной положительной и реактивной отрицательной энергий

  • нарастающим итогом, в том числе по тарифам;
  • нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 36 месяцев;
  • нарастающим итогом, в том числе по тарифам, зафиксированных по окончании суток, в течение 128 суток;



Счетчик сохраняет в журнале событий дату и время

  • включения и отключения питания;
  • перепрограммирования параметров;
  • изменения времени и даты во встроенных часах;
  • сброса информации о максимальной мощности;
  • сброса микроконтроллера в результате критической электромагнитной обстановки;
  • сброса информации об усредненных мощностях;
  • сброса информации о потребленной энергии по дням и мес.;
  • изменения направления тока;
  • снятия крышки клеммной колодки;
  • влияния магнитного поля;
  • неравенства токов в фазном и нулевом проводах;
  • ошибок и сбоев в работе счетчика, а также коррекции времени;
  • превышений и провалов напряжения сети;
  • отклонений частоты сети;
  • превышений заданных порогов напряжения и лимитов мощности.



Особенности

  • неразборная конструкция счетчика предотвращает несанкционированный доступ внутрь счетчика;
  • прибор оснащен встроенным расцепителем нагрузки для отключения нагрузки при превышении заданного лимита;
  • тип датчика тока — два шунта;
  • проводит измерения и хранит в памяти измеренные значения реактивной энергии с нарастающим итогом.



Технические характеристики

Марка прибора учета Нева МТ 124 AR2S
Класс точности 1
Номинальное напряжение, В 230
Рабочий диапазон фазных напряжений, В 161 ... 264
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц 50 ± 2,5
Базовый (максимальный) ток, А 5(60)
Разрядность показаний 6+2
Датчик тока шунт
Количество тарифов 4
Количество тарифных зон суток 8
Количество сезонов 12
Количество исключительных дней 32
Тарификация в будни, сб и вс раздельная
Точность хода часов, не более, с/сут ± 0,5 при номинальной температуре
Скорость обмена, бит/с 9600
Протокол обмена ГОСТ IEC 61107-2011
Габаритные размеры (высота, ширина, глубина), мм 102х90х68
Масса, гр 288
Установочные размеры, мм 35
Макс.площадь сечения проводников, мм² 50
Рабочий диапазон температур, °С -40 ... +70



Схема подключения

Схема непосредственного подключения электросчетчиков Нева MT 124 AR2S:

Nevamt12 (1)

Схема непосредственного подключения импульсных выходов электросчетчиков Нева MT 124 AR2S:

Nevamt124 (2)
