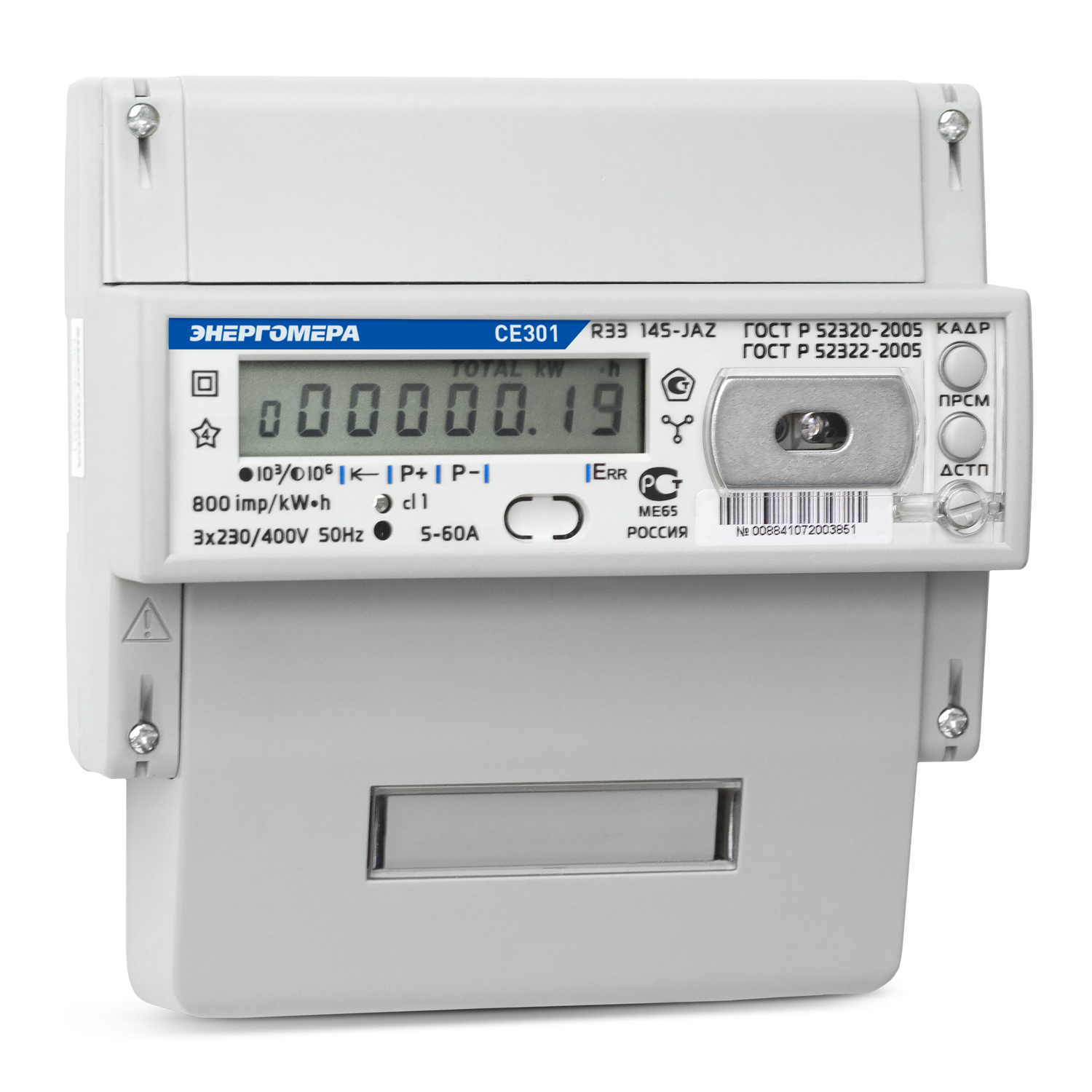

Энергомера СЕ301

Энергомера СЕ301

АО «Электротехнические заводы «Энергомера»

Счетчик для коммерческого учета активной и реактивной электроэнергии в трехфазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Энергомера СЕ301
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / Радиомодем / RS-232 / RS-485

Счетчик обеспечивает

  • Возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 0,5 сек/сутки.
  • Сохранение расчетных показателей и настроек пользователя не менее 16 лет, а ход часов и ведение календаря - не менее 10 лет при отсутствии внешнего питающего напряжения.
  • Фиксацию 20 последних корректировок времени, изменения уставок временных тарифных зон и перепрограммирования метрологических характеристик счетчика.
  • Фиксацию 100 последних пропаданий и выходов за пределы допустимых значений фазных напряжений.
  • Точность измерений при изменении направления тока в фазной токовой цепи.
  • Управление нагрузкой с использованием внешнего коммутационного устройства.
  • Защиту памяти данных и памяти программ от несанкционированных изменений с помощью кнопок или по интерфейсу (два пароля для двух уровней доступа, аппаратное разрешение (кнопка или другое устройство), электронная пломба с фиксацией в журнале событий).
  • Индикацию данных на ЖКИ индикаторе с заданной периодичностью (Т=5-255 сек.) или пролистывание с помощью элементов управления (кнопки) на лицевой панели.
  • Питание как от фазного напряжения (наличие 1 фазы), так и от линейного (обрыв 0).
  • Возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов.
  • Приведения всех данных по энергии и мощности к первичным значениям с учетом коэффициентов измерительных трансформаторов.
  • Сигнализацию об отклонении от лимитов по мощности и потреблению.
  • Контроль обрывов фазных и нулевого проводов на участках линии от трансформаторной подстанции до счетчика, с последующей сигнализацией об авариях на ЛЭП (в исполнениях счетчиков с модулем GSM).
  • Задание лимитов по превышению потребляемых токов, с фиксацией в журнал событий и сигнализацией о превышении верхнего лимита.



Счетчик обеспечивает учет

  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец месяца, за 13 или 12 предыдущих месяцев;
  • количества потребленной активной электроэнергии нарастающим итогом суммарно и раздельно по 4 тарифам на конец суток за 45 суток;
  • графиков активных мощностей (потребления), усредненных на заданном интервале времени 60 минут не менее 148 суток;
  • параметров сети;
  • максимальное значение активной мощности, за текущий и 12 прошедших месяцев раздельно по четырем тарифам.



Технические характеристики

Марка прибора учета Энергомера СЕ301
Класс точности (актив./реактив.): 0,5S; 1
Число тарифов 4
Частота измерительной сети, Гц 50 ± 2,5 (60±2,5)
Номинальное напряжение, В 3х57,7/100; 3х230/400
Базовый (максимальный) ток, А 5 (10); 5 (60); 5 (100)
Стартовый ток, мА
- для электросчетчиков непосредственного включения, мА 20
- для электросчетчиков трансформаторного включения, мА 5
Потребляемая мощность параллельной цепи, не более, В*А (Вт) 9 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,1
Диапазон рабочих температур, °С от -40 до +60
Габаритные размеры, не более, мм 210,5 х 175 х 71,5
Масса, не более, кг 1,5
Степень защиты по ГОСТ 14254-96 IP51



Схема подключения

Схема включения счетчика CE 301 230В 5(10)А. Подключение через три трансформатора тока (трехфазная четырехпроводная сеть):

Ce301 1

Схема подключения счетчика CE 301 S31 57,7 В 5(10)А. Подключение через три трансформатора тока и три трансформатора напряжения (трехфазная трехпроводная сеть):

Ce301 2

Схема включения счетчика СЕ 301 230В 5(60)А; 5(100)А; 10(100)А. Непосредственное включение (трехфазная четырехпроводная сеть):

Ce301 3

Примечание: Перемычки между контактами 1-2, 4-5, 7-8 расположены на колодке.

Схема включения счетчика CE 301 S31 57,7 В 5(10)А. Подключение через два трансформатора тока и три трансформатора напряжения (трехфазная трехпроводная сеть):

Ce301 4

Внимание! Заземление цепей напряжения производить согласно схеме подключения трансформатора напряжения на объекте.

Схема подключения счетчика СЕ 301 S31 57,7 В 5(10)А. Подключение через два трансформатора тока и два трансформатора напряжения (трехфазная трехпроводная сеть)*:

Ce301 5

Внимание! Заземление цепей напряжения производить согласно схеме подключения трансформатора напряжения на объекте.

*При данной схеме включения, счетчик ведет учет активной энергии в соответствии с классом точности. Измерение фазных напряжений, фазных мощностей, углов между векторами тока и напряжения в классе точности не гарантируется.

Подключение счетчика СЕ301 R33 к модему IRZ ATM2-485:

Вар.1

 подключения Энергомера СЕ 301 R33 рис.1

Вар. 2

 подключения Энергомера СЕ 301 R33 рис.2
