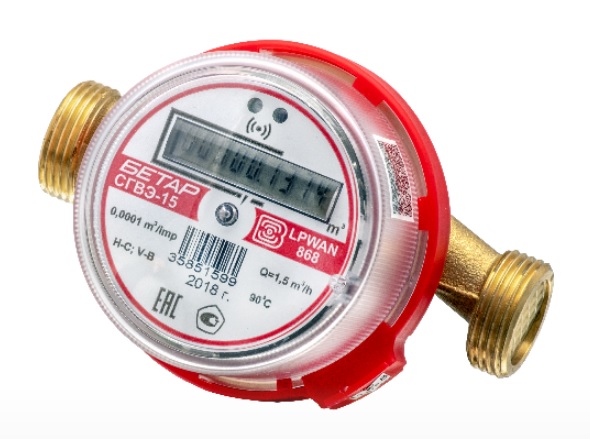

СВХЭ/СГВЭ-15 с модулем Вега-Абсолют

СВХЭ/СГВЭ-15 с модулем Вега-Абсолют

ООО «Вега-Абсолют»

Счетчик воды электронный крыльчатый применяется для учета расхода холодной и горячей воды с накоплением и передачей этих показаний в сеть LoRaWAN®.

На этом сайте вы можете удалённо опрашивать счётчики, используя СВХЭ/СГВЭ-15 с модулем Вега-Абсолют
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

LoRaWan

Назначение

Счетчики СХВЭ, СГВЭ предназначены для измерения объема питьевой воды по СанПиН 2.1.4.1074-2001 протекающей по трубопроводу при температуре от плюс 5 до плюс 40 °С для счетчиков холодной воды (СХВЭ) и от плюс 5 до плюс 90 °С для счетчиков горячей воды (СГВЭ) при давлении не более 1,0МПа (10кгс/см) с последующим накоплением и передачей этой информации в сеть LoRaWAN посредством радиосвязи на частотах диапазона 860-1000 МГц.
Счетчики СГВЭ являются универсальными и могут быть использованы для измерения объема, как холодной, так и горячей воды; СХВЭ - только холодной.

Функции

Отображение на жидкокристаллическом индикаторе (далее цифровой индикатор) накопленного расхода воды в куб. м;
• Фиксация воздействия внешнего магнитного поля (электронная магнитная пломба);
• Контроль заряда встроенного элемента питания;
• Контроль температуры внутри счетного механизма (справочная информация);
• Регистрация случайного обратного потока воды (отображение на цифровом индикаторе накопленного в прямом и обратном направлении расхода воды по модулю в куб. м);
• Фиксация протечки (непрерывное потребление < 0,3 куб. м в течение часа);
• Фиксация прорыва (непрерывное потребление > 0,3 куб. м в течение часа);
• Привязка и сохранение внештатной ситуации к дате и времени;
• Проведение испытаний при производстве и изменение параметров счетчика в процессе эксплуатации посредством оптического порта;
• Передача накопленных данных по предварительно установленному расписанию в сеть LoRaWAN посредством радиосвязи (выбор периода передачи данных);
• Сохранение накопленных данных во внутренней памяти по предварительно установленному расписанию (выбор периода сбора данных);
• Срочная отправка накопленных данных (внеочередной сеанс связи);
• Безотлагательная передача аварийного сообщения в случае возникновения следующих внештатных ситуаций:
◦ фиксация воздействия внешнего магнитного поля на счетчик;
◦ разрядка встроенного элемента питания ниже допустимого уровня;
◦ фиксация протечки (непрерывное потребление < 0,3 куб. м в течение часа);
◦ фиксация прорыва (непрерывное потребление > 0,3 куб. м в течение часа).

Технические характеристики

.jpg

Принцип работы

Принцип работы счетчика основан на измерении числа оборотов крыльчатки, расположенной в проточной (проливной) части счетчика и вращающейся под воздействием потока воды. Количество оборотов крыльчатки пропорционально объему протекающей воды. В крыльчатку запрессован двухполюсный магнит. Снятие информации о количестве оборотов крыльчатки с магнита осуществляется с помощью счетного датчика Холла.
Счетчик постоянно включен, но большую часть времени работает в режиме пониженного энергопотребления.

Процедура присоединения к сети

Счетчик поддерживает два способа активации в сети LoRaWAN:
• ABP (Activation By Personalization) - счетчик отправляет данные в сеть LoRaWAN при следующем сеансе связи согласно настроенному периоду передачи данных (по умолчанию раз в 12 часов).
• OTAA (Over The Air Activation) - счетчик осуществляет три попытки присоединения к сети в заданном при настройке частотном плане (по умолчанию RU868). При получении подтверждения активации в сети LoRaWAN счетчик начинает отправлять пакеты данных.
Если все предыдущие попытки оказываются неудачными, то счетчик продолжит осуществлять попытки присоединения к сети раз в сутки.
По умолчанию счетчик производит попытки присоединения к сети способом OTAA раз в сутки до тех пор, пока не присоединится к сети. Изменить настройки счетчика по умолчанию можно с помощью программы «Vega LoRaWAN Configurator»
Инициировать внеочередной сеанс связи с процедурой присоединения к сети LoRaWAN можно, поднеся магнит к области восприятия внешнего магнитного поля на 10-15 секунд

Период передачи данных

Период передачи данных выбирается из ряда 1, 6, 12 и 24 часа. Данные передаются в случайные моменты времени в течение выбранного периода:
• при периоде передачи данных 1 час в течение следующего часа;
• при периоде передачи данных 6 часов в течение следующих 6 часов;
• при периоде передачи данных 12 часов в течение следующих 12 часов;
• при периоде передачи данных 24 часа в течение следующих 24 часов.

Период сбора данных

Период сбора данных выбирается из ряда 1, 6, 12 и 24 часа. Данные сохраняются во внутренней памяти счетчика по внутренним часам:
• в 00.00 при периоде сохранения данных 24 часа;
• в 00.00 и в 12.00 при периоде сохранения данных 12 часов;
• в 00.00, 6.00, 12.00 и 18.00 при периоде сохранения данных 6 часов;
• на начало текущего часа при периоде сохранения данных 1 час.

Данные хранятся в памяти счетчика до следующего сеанса связи, максимальное количество записей — 200. При выходе на связь счетчик отправляет пакеты начиная с самого раннего.

При выключенной функции «Запрашивать подтверждение» счетчик отправляет в сеть LoRaWAN все накопленные пакеты по порядку с самого раннего до самого последнего, освобождая таким образом очередь отправки пакетов во внутренней памяти. Проверки доставки пакетов в таком режиме нет. Непереданные пакеты в памяти счетчика не сохраняются.

Если функция «Запрашивать подтверждение» включена, то счетчик отправляет следующий пакет только после получения подтверждения о доставке предыдущего. Если такое подтверждение не получено, то после выполнения указанного в настройках количества переповторов отправлений пакета счетчик завершает сеанс связи до следующего по расписанию. При этом счетчик продолжает накапливать данные согласно периоду сбора и записывать их во внутреннюю память.
Непереданные пакеты также сохраняются во внутренней памяти счетчика до следующего сеанса связи.
