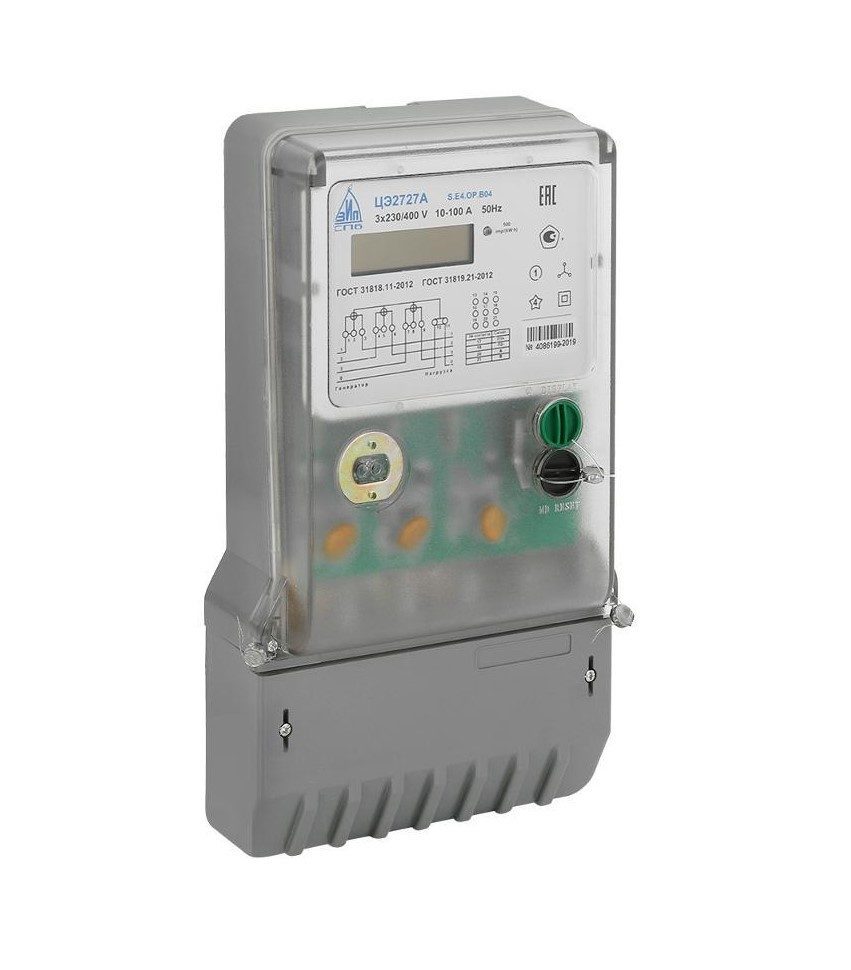

ЦЭ2727А

ЦЭ2727А

ООО «СПБ-ЗИП»

Счетчики ЦЭ2727А предназначены для многотарифного (до 4 тарифов) учета активной энергии в трехфазных трех- и четырех- проводных сетях переменного тока номинальной частотой 50 Гц. Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012. Счетчики устанавливаются внутри помещений, рабочий диапазон температур от минус 40 ºС до плюс 70 ºС. Подключаются к электрической сети непосредственно или через измерительные трансформаторы тока. Степень защиты корпуса счетчика от проникновения воды и пыли внутрь счетчика соответствует IP51.

На этом сайте вы можете удалённо получать данные со счётчика ЦЭ2727А
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / RS-485

Функциональные возможности электросчётчика

Счётчик обеспечивает обмен информацией с компьютером через интерфейс. Присутствие в счётчике интерфейсов определяется наличием соответствующих индексов в условном обозначении модификации счётчика (см. структуру условного обозначения модификаций счетчиков).

Счётчик обеспечивает считывание через интерфейс следующих параметров и данных:

  • кодов самодиагностики и ошибок;
  • сетевого адреса;
  • версий программного обеспечения и параметризации;
  • даты изготовления счетчика;
  • текущего времени (часы, минуты, секунды);
  • даты (число, месяц, год);
  • флага разрешения перехода с «летнего» времени на «зимнее» и обратно;
  • текущего тарифа;
  • значений учтённой активной электроэнергии нарастающим итогом с начала эксплуатации по каждому тарифу;
  • значений учтённой активной электроэнергии нарастающим итогом на конец месяца по каждому тарифу для 36-ти предыдущих месяцев;
  • значений учтённой активной электроэнергии нарастающим итогом на конец суток по каждому тарифу для 128-ти предыдущих суток;
  • режима индикации данных на ЖКИ;
  • адреса места установки счетчика на объекте;
  • таймаутов интерфейса;
  • режима функционирования журнала фиксаций превышения мощности**;
  • режима функционирования встроенного реле**;
  • профиль мощности нагрузки в виде массива мощностей, усредненных на 30-минутных интервалах за последние 126 суток;
  • текущего значения активной мощности в нагрузке;
  • журнала включения/выключения питания (16 событий);
  • журнала изменения времени и даты (16 событий);
  • журнала коррекции времени (16 событий);
  • журнала изменения тарифного расписания (16 событий);
  • журнала команд записи по интерфейсу (16 событий);
  • журнала вскрытия корпуса (16 событий)*;
  • журнала превышения установленной мощности (16 событий)**;
  • журнала включения/выключения реле нагрузки (16 событий)**.

Счётчик обеспечивает программирование через интерфейс следующих параметров:

  • сетевого адреса;
  • текущего времени (часы, минуты, секунды);
  • даты (число, месяц, год);
  • флага разрешения перехода с «летнего» времени на «зимнее» и обратно;
  • коррекцию времени;
  • тарифного расписания для 12-ти сезонов по 4-м тарифам (до 15 тарифных зон в сутки) и расписания специальных дней (до 31 дня, типы дня - будни, суббота, воскресенье, праздник);
  • параметров режима индикации данных на ЖКИ;
  • адреса места установки счетчика на объекте;
  • таймаутов интерфейса;
  • режима функционирования журнала фиксаций превышения мощности**;
  • режима функционирования встроенного реле**.

Примечание: * - для счетчиков в корпусе В04; ** - для счетчиков в корпусе В04, модификация с индексом «Z»

Для программирования и считывания через интерфейс используется программа параметризации счетчиков ЦЭ2727А (с использованием соответствующего преобразователя интерфейсов), поставляемая по отдельному заказу.

У счетчиков в корпусе В04 имеется кнопка «DISPLAY», служащая для просмотра данных в ручном режиме, а также для коррекции времени (изменение времени в пределах ±30 сек один раз в сутки). Для просмотра доступны 3 группы данных: в группе «0» отображаются данные, индицируемые в автоматическом цикле индикации; в группе «1» отображаются версии ПО и параметризации, а также значения учтенной энергии по каждому тарифу; в группе «2» отображаются учтенные энергии по каждому тарифу на конец предыдущих месяцев. Переключение между группами осуществляется длительным нажатием кнопки (кнопку следует удерживать до появления на ЖКИ номера группы, просмотр данных внутри группы осуществляется короткими нажатиями кнопки).

Для коррекции времени необходимо в режиме ручного просмотра в момент индикации на ЖКИ кадра текущего времени нажать и удерживать кнопку до появления на ЖКИ цифры «30», затем отпустить кнопку; для коррекции на +30 сек. вновь нажать и удерживать кнопку, для коррекции на -30 сек коротко нажать и отпустить кнопку, на ЖКИ появится цифра «-30», после этого снова нажать и удерживать кнопку. В случае успешного старта коррекции на ЖКИ отобразится кадр текущего времени, который сменится следующим кадром индикации при отпускании кнопки. Коррекция будет осуществляться в течении 30 минут (по 1 сек. в минуту).

Счетчики в корпусе В04 могут иметь реле отключения нагрузки (индекс «Z» в структуре условного обозначения счетчика), которое может включаться и выключаться соответствующими командами по интерфейсу связи. По интерфейсу возможно инициировать автоматический автономный режим работы реле, а также включение реле посредством кнопки «DISPLAY». Детальная информация по программированию реле приведена в руководстве оператора, поставляемого совместно с программой параметризации счетчиков ЦЭ2727А.

Счетчики в корпусе В04 имеют кнопку «MD RESET» которая служит для разрешения записи через оптопорт (запись разрешена при длительном, 2-3 сек., нажатии на кнопку), причем запись даты и времени не зависит от состояния этой кнопки. При выпуске из производства кнопка «MD RESET» опломбирована.

Технические характеристики

Марка прибора учета ЦЭ2727А
Класс точности при учете активной энергии 1
Номинальное напряжение, В 220, 230
Базовый (максимальный) ток, А 5(60)
Номинальная частота сети, Гц 50
Количество тарифов до 4
Передаточные числа по испытательному выходу и импульсному выходному устройству, имп./кВт∙ч 3200, 6400
Чувствительность (стартовый ток) в % от Iб :
- для класса точности 1 0,4
- для класса точности 2 0,5
Полная мощность, потребляемая в цепи тока, В·А, не более 0,5
Пoлнaя (активная) мoщнocть, потребляемая в цепи напряжения счётчика, В·А (Вт), не более 10,0(2,0)
При наличии модема дополнительная потребляемая полная (активная) мощность, В·А (Вт), не более 10 (1,5)
Масса, кг, не более 1,0

Схема подключения

ЦЭ2727А в корпусе В04, непосредственное подключение:

12

ЦЭ2727А в корпусе В04, трансформаторное подключение:

21

ЦЭ2727А в корпусе R02:

ЦЭ2727А в корпусе R02
