Меркурий 228 GSM-шлюз

Меркурий 228 GSM-шлюз

ООО «Инкотекс-СК»

GSM-шлюз Меркурий 228 предназначен для организации удалённого доступа к устройству или группе устройств, оснащённых последовательными интерфейсами RS-485.

На этом сайте вы можете удалённо опрашивать счётчики, используя Меркурий 228 GSM-шлюз
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / RS-485

Описание

GSM-шлюз предназначен для обмена данными в пакетном режиме с устройствами, оснащенными последовательными интерфейсами RS485 и CAN, поддерживается протокол UART. GSM-шлюз осуществляет доступ к сети устройств с интерфейсом RS485 по основному каналу мобильной связи стандарта GSM (9600 бод), выступая при обмене пакетами в качестве ведущего устройства. Обмен пакетами между GSM-шлюзом и ведомым устройством ведется в симплексном режиме «запрос – ответ» с возможностью выбора скорости обмена из стандартного ряда для каждого пакета. Инициировать сеанс связи и получить доступ к последовательным интерфейсам может любое устройство, предоставляющее возможность передачи данных по основному каналу системы мобильной связи стандарта GSM (GSM-модем, мобильный телефон с интерфейсом обмена данными). GSM-шлюз не требует конфигурации и готов к работе сразу же после подачи питания и получения регистрации у провайдера мобильной связи. Признаком получения
регистрации служит периодическое мигание индикатора «GSM».

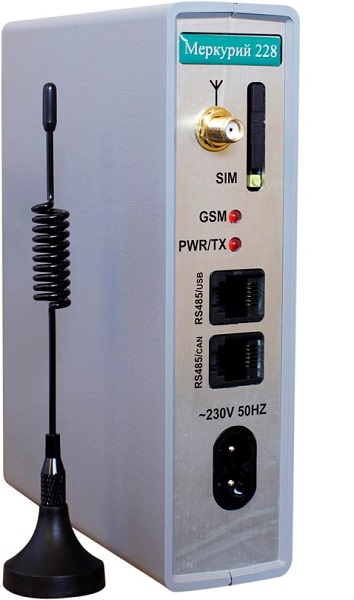

GSM-шлюз крепится на DIN-рейку в вертикальном положении посредством крепления(клипсы), расположенного на задней панели корпуса. Сверху вниз на лицевой панели располагаются:

  • разъем GSM антенны;
  • приемник SIM-карты;
  • индикатор «GSM» («СЕТЬ»);
  • индикатор «PWR/TX» («ПИТАНИЕ/ПЕРЕДАЧА»);
  • первый разъем последовательного интерфейса;
  • второй разъем последовательного интерфейса;
  • разъем питания 230 В.

Высокочастотный разъем типа RP-SMA используется для подключения антенны к GSM-шлюзу. Антенна должна быть предназначена для использования в диапазоне частот стандарта GSM (900/1800 МГц) и иметь разъем типа SMA. Разъем антенны до упора навинчивается на разъем GSM-шлюза. Антенну следует разместить исходя из наилучших условий приема сигналов базовых станций GSM. Приемник SIM-карты предназначен для установки SIM-карты в GSM-шлюз и состоит из двух частей: держателя и собственно приемника. Приемник оснащен кнопкой для извлечения держателя. SIM-карта помещается в держатель, который затем устанавливается в приемник нажатием до упора. Устанавливать держатель следует SIM-картой вправо. Для извлечения SIM-карты из корпуса GSM шлюза необходимо до упора нажать острым предметом (например, шариковой ручкой) на кнопку приемника и затем потянуть на себя выступивший край держателя.

Технические характеристики

2282

Схемы подключения интерфейсов

2283

Назначение контактов разъемов интерфейсов

2284

Документация

Паспорт Меркурий 228 GSM-шлюз АВЛГ.700000.000 ПС от 02.06.2021 г.
