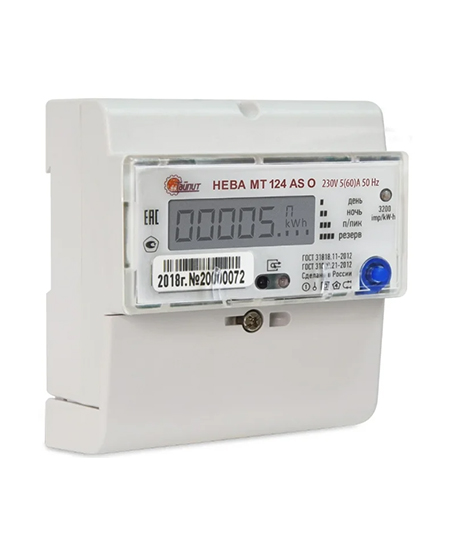

На этом сайте вы можете удалённо получать данные со счётчика Нева МТ 124 AS
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / RS-485

Счетчик оснащен

  • оптическим портом по ГОСТ IEC 61107-2011;
  • электронной пломбой крышки клеммной колодки;
  • оптическими и электрическими испытательными выходами активной энергии;
  • интерфейсом EIA-485 с питанием от встроенного блока питания опционально;
  • электрическим испытательным выходом встроенных часов;
  • датчик тока — шунт.



Измерение параметров сети

  • среднеквадратических значений тока и напряжения;
  • частоту сетевого напряжения;
  • активную мощность;
  • фактор активной мощности.



Счетчик измеряет и хранит в памяти измеренные значения активной, реактивной положительной и реактивной отрицательной энергий

  • активной энергии нарастающим итогом, в том числе по тарифам;
  • активной энергии нарастающим итогом, в том числе по тарифам, зафиксированных по окончании месяца, в течение 12 месяцев;
  • максимальных мощностей по каждому тарифу за текущий месяц, в течение 12 месяцев;
  • активных мощностей, усредненных на 60-ти минутном интервале, в течение 128 суток.



Счетчик измеряет и хранит в памяти измеренные значения

  • Активной энергии нарастающим итогом, в том числе по тарифам;
  • Активной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
  • Максимальных мощностей по каждому тарифу за текущий месяц, в течение 12 месяцев;
  • Активной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
  • Активных мощностей, усреднённых на 30-ти минутном интервале, в течение 128 суток.



Счетчик сохраняет в журнале событий дату и время

  • включения и отключения питания;
  • перепрограммирования параметров;
  • изменения времени и даты во встроенных часах;
  • сброса информации о максимальной мощности;
  • сброса микроконтроллера в результате критической электромагнитной обстановки;
  • снятия крышки клеммной колодки.



Особенности

Неразборная конструкция счетчика, предотвращает несанкционированный доступ внутрь счетчика.



Технические характеристики

Марка прибора учета Нева MT 124 AS
Класс точности 1
Номинальное напряжение, В 230
Рабочий диапазон фазных напряжений, В 161 ... 264
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц 50 ± 2,5
Базовый (максимальный) ток, А 5(60)
Разрядность показаний 6+2
Количество тарифов 4
Количество тарифных зон суток 8
Количество сезонов 12
Количество исключительных дней 32
Тарификация в будни, сб и вс раздельная
Точность хода часов, не более, с/сут ± 0,5 при номинальной температуре
Скорость обмена, бит/с 9600
Протокол обмена ГОСТ IEC 61107-2011
Макс.площадь сечения проводников, мм² 50
Рабочий диапазон температур, °С -40 ... +70



Схема подключения

Схема непосредственного подключения электросчетчиков Нева MT 124 AS:

Nevamt12

Схема непосредственного подключения импульсных выходов электросчетчиков Нева MT 124 AS:

Nevamt124 (1)
