PROMODEM AnCom STF

PROMODEM AnCom STF

ООО "Аналитик-ТС"

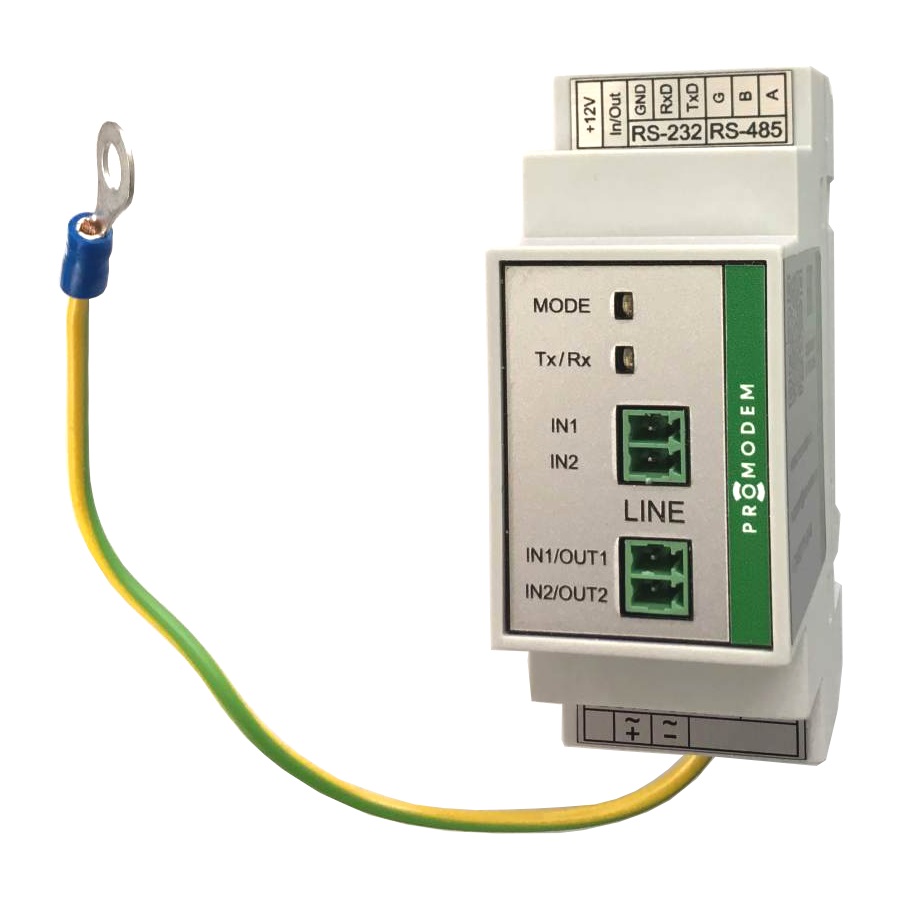

Телефонный проводной аналоговый dial up модем PROMODEM AnCom STF.

На этом сайте вы можете удалённо опрашивать счётчики, используя PROMODEM AnCom STF
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

RS-232 / RS-485

Телефонный аналоговый dial up модем PROMODEM AnCom STF предназначен для дуплексной асинхронной передачи данных по 2-/4-проводным физическим линиям, коммутируемым и выделенным каналам, образованным различными системами связи, в стандартном и ограниченном тональном частотном диапазоне.

Достоинства

Разработан с учетом требований и реалий отечественных телефонных линий

  • Универсальность исполнения: для коммутируемых, выделенных и физических 2-/4-проводных линий
  • Программное переключение между режимом 2- и 4-проводной линиии
  • Высокая линейная скорость до 33.6 кбит/с (ITU-T V.34)
  • Высокая помехозащищенность
  • Расширенные допуски на воздействие дестабилизирующих факторов
  • Уникальные возможности по настройке на реальные каналы связи
  • Два интерфейса: RS-232C (3-проводный) и RS-485 (с гальваноразвязкой) -  для одновременного подключения разных устройств
  • Встроенный источник питания широкого диапазона с высоковольтной гальванической развязкой
  • Компактные размеры и крепление на DIN-рейку

Применение в специфических условиях и системах:

  • Высокоскоростная передача данных по ВЧ-каналам в ограниченном спектре частот
  • Эксплуатация в каналах низкого качества, на длинных и зашумленных выделенных линиях
  • Работа в жестких климатических и механических условиях эксплуатаци

Особенности эксплуатации

В автоматических необслуживаемых системах и сложных условиях

  • Эксплуатация в непрерывном и необслуживаемом режимах
  • Время включения менее 1 минуты
  • Автоматическое установление соединения при включении питания на выделенных и коммутируемых (автонабор номера) линиях
  • Или управление с помощью стандартных AT-команд
  • Режим "прозрачного" удлинителя интерфейса RS-232 или RS-485
  • Поддерживает 10, 9 или 11-битный формат символа с битом контроля четности
  • Подключение модемов к линии реализовано через 3кВ трансформаторную развязку с 2-уровневой схемой защиты от грозовых и статических разрядов
  • На физических и выделенных 2- и 4-проводных линиях для дополнительной защиты от грозовых и статических разрядов рекомендуется устройство защиты PROMODEM P-4

Частотный диапозон

Программное переключение диапазона стандартный-ограниченный

Стандартный (полный) 300...3400 Гц диапазон частот

Ограниченный тональный 300...2100 Гц диапазон частот

  • Эксплуатация на длинных выделенных линиях
  • Используется в ведомственных системах связи для передачи речевого сигнала
  • Модемы могут применяться на каналах, образованных системами ВЧ-связи по ЛЭП с ограниченным спектром ТЧ 300 … 2300 Гц

Общие характеристики

Функциональные
Каналы Коммутируемые, выделенные, физические 2- и 4-проводные линии
Стандартный Стандартный (полный) 300...3400 Гц
Ограниченный диапазон Ограниченный тональный 300...2100 Гц
Управление С помощью AT-команд
Скорости обмена 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/c
Формат символа 10, 9 или 11-битный формат символа с битом контроля четности или без него, с одним или двумя стоповыми битами
Протоколы
Передачи данных ITU-T V.34 (линейная скорость до 33,6 кбит/с)
Сжатия данных ITU-T V.42bis и MNP5
Коррекции ошибок ITU-T V.42 и MNP2-4
Совместимость с модемами AnCom STF и AnCom ST
Конструктивные особенности
Светодиодная индикация POWER / RING /DCD / OFF HOOK и Tx / Rx
Корпус Пластмассовый корпус
Монтаж Пластиковое крепление на DIN-рейку
Класс защиты

IP30

Эксплуатационные параметры
Температура Рабочая: от -40°С до +70°С
Влажность До 95% при 30°С
Комплектация
Модем +
Крепление На DIN-рейку - встроено в корпус
Гарантия 3 года
Соединители Штыревые разъемные соединители (питание и линия)
Упаковка Индивидуальная картонная коробка

Частные характеристики

Интерфейсы подключения устройств
Подключение к ООД (компьютеру или контроллеру) RS-232C (3-проводный) и RS-485 (с гальваноразвязкой) в асинхронном режиме от 100 до 115200 бит/c
Электрические параметры
Блок питания Встроенный
Питание AC/DC 85…264В AC и 70…370В DC (0,15 А) с гальваноразвязкой
Питание от 12 В С гальваноразвязкой, для систем с питающими напряжениями = 9…18 В
Питание от 24 В С гальваноразвязкой, для систем с питающими напряжениями = 18…36 В
Выход =12В Для питания Датчиков и интерфейсов внешних Устройств, обеспечивается потребление тока 60 мА
Размеры и Масса
Габариты 92x72x36 мм
Масса 100 г
