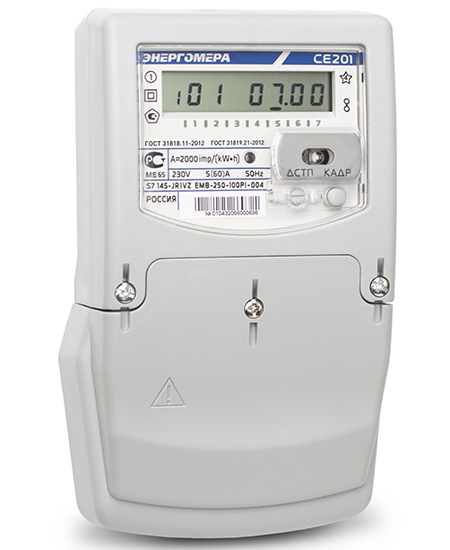

Энергомера CE201

Энергомера CE201

АО «Электротехнические заводы «Энергомера»

Счетчик для коммерческого учета активной и реактивной электроэнергии в однофазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Энергомера CE201
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Счетчик ведет учет количества потребленной электроэнергии

  • по 4-м тарифам;
  • за текущий и 12 предыдущих месяцев;
  • на конец текущего и 12 предыдущих месяцев;
  • за текущие и 44 предыдущих суток;
  • на конец текущего и 44 предыдущих суток;



Особенности электросчетчика

  • В качестве датчиков тока используются шунты, что полностью исключает хищения с помощью магнита;
  • Два измерительных элемента исключают метод хищения путем переворота фаз;
  • Различные модификации удаленного доступа PLC, GSM/GPRS, Ethernet и RF433 (радиомодем), позволяют производить удаленную передачу данных;
  • Счетчик позволяет производить мониторинг параметров сети в режиме реального времени (ток, напряжение, частота);
  • ЖК-индикатор не подвержен влияния электромагнитных воздействий и сохраняет свою работоспособность в широком диапазоне температур;
  • Дистанционное управление нагрузкой потребителя с помощью встроенного реле на 60А;
  • Электронная пломба крышки клеммной колодки



Технические характеристики

Марка прибора учета Энергомера СЕ201
Класс точности (актив./реактив.): 1
Число тарифов 4
Частота измерительной сети, Гц 50±2,5
Номинальное напряжение, В 230
Базовый (максимальный) ток, А 5 (60); 10 (100)
Стартовый ток, мА 10; 20
Полная (активная) мощность, потребляемая цепью напряжения без дополнительных модулей, В*А (Вт) 3 (0,8)
Полная потребляемая мощность последовательной цепи, не более, В*А 0,05
Диапазон рабочих температур, °С от -45 до +70
Габаритные размеры, не более, мм 213 х 122 х 73
Масса, не более, кг 1
Средняя наработка до отказа, час 220000
Степень защиты по ГОСТ 14254-96 IP51



Схема подключения

Схема включения счетчика Энергомера CE201:

Ce201

Примечание:
- Перемычка между контактами 4-5, расположена на колодке счётчика.
- Номинальное напряжение, подаваемое на телеметрический выход равно 12В (предельное 24В).
- Номинальная сила тока для этого выхода 10мА (предельная - 30мА).
- Длительность состояния "замкнуто" телеметрических выходов от 40мс до 90мс.
