ПСЧ-4ТМ.05МДТ

ПСЧ-4ТМ.05МДТ

АО «ННПО им. М.В. Фрунзе»

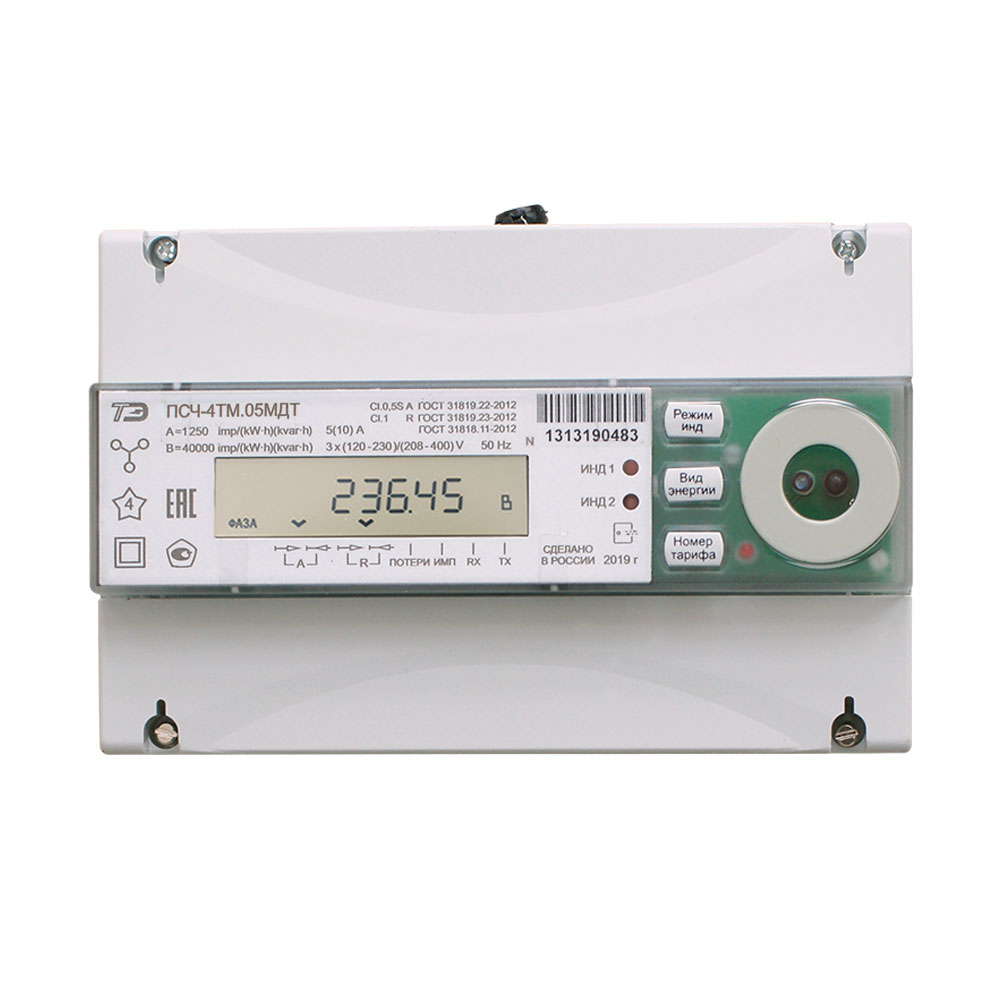

ПСЧ-4ТМ.05МДТ счетчик электрической энергии трехфазный многофункциональный. может применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, а также осуществлять учет потоков мощности в энергосистемах и межсистемных перетоках.

На этом сайте вы можете удалённо получать данные со счётчика ПСЧ-4ТМ.05МДТ
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / RS-485

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ПСЧ-4ТМ.05МДТ

Многофункциональные счетчики ПСЧ-4ТМ.05МДТ предназначены для измерения и учета активной и реактивной электроэнергии (в том числе и с учетом потерь), ведения массивов профиля мощности нагрузки с программируемым временем интегрирования (в том числе и с учетом потерь), фиксации максимумов мощности, измерения параметров трехфазной сети и параметров качества электроэнергии.

Счетчики ПСЧ-4ТМ.05МДТ могут применяться как средство коммерческого или технического учета электроэнергии на предприятиях промышленности и в энергосистемах, осуществлять учет потоков мощности в энергосистемах и межсистемных перетоков.

Счетчики ПСЧ-4ТМ.05МДТ предназначены для работы как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ), а также в составе автоматизированных систем диспетчерского управления (АСДУ).

В модельный ряд счетчиков электроэнергии ПСЧ-4ТМ.05МДТ входят:

  • двунаправленные счетчики (ПСЧ-4ТМ.05МДТ.01, ПСЧ-4ТМ.05МДТ.03, ПСЧ-4ТМ.05МДТ.05, ПСЧ-4ТМ.05МДТ.07, ПСЧ-4ТМ.05МДТ.21) для многотарифного учета активной и реактивной электроэнергии прямого и обратного направления (четыре канала учета);
  • однонаправленные счетчики (ПСЧ-4ТМ.05МДТ.09, ПСЧ-4ТМ.05МДТ.11, ПСЧ-4ТМ.05МДТ.23) для многотарифного учета только активной электроэнергии независимо от направления тока в каждой фазе сети (один канал учета по модулю);
  • комбинированные счетчики (ПСЧ-4ТМ.05МДТ.13, ПСЧ-4ТМ.05МДТ.15, ПСЧ-4ТМ.05МДТ.17, ПСЧ-4ТМ.05МДТ.19, ПСЧ-4ТМ.05МДТ.25) для многотарифного учета активной электроэнергии независимо от направления тока в каждой фазе сети (учет по модулю) и реактивной электроэнергии прямого и обратного направления (три канала учета).

Двунаправленные и комбинированные электросчетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

  • активную электроэнергию прямого и обратного направления как активную электроэнергию прямого направления (учет по модулю);
  • реактивную электроэнергию первого и третьего квадранта как реактивную электроэнергию прямого направления (индуктивная нагрузка);
  • реактивную электроэнергию четвертого и второго квадранта как реактивную электроэнергию обратного направления (емкостная нагрузка).

Работа электросчетчиков в однонаправленном режиме возможна только на линиях с потоком энергии в одном направлении. При этом исключается возможность искажения учета при неправильном подключении токовых цепей электросчетчика.



ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МДТ

  • Два независимых интерфейса связи - RS-485 и оптопорт.
  • ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена с возможностью расширенной адресации.
  • Два конфигурируемых изолированных испытательных выхода.
  • Один конфигурируемый цифровой вход.
  • Многофункциональный жидкокристаллический индикатор с подсветкой.
  • Формирование сигнала управления нагрузкой по различным программируемым критериям.
  • Доступ к параметрам и данным электросчетчика со стороны интерфейсов связи защищен паролями на чтение и программирование.
  • Встроенные часы реального времени.
  • Датчик магнитного поля повышенной индукции.
  • Возможность пофазного учета электроэнергии.
  • Три энергонезависимые электронные пломбы.
  • Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
  • Корпус – вариант исполнения электросчетчика для установки на DIN-рейку (тип ТН35 по ГОСТ Р МЭК 60715-2003).

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МДТ

Тарификация и архивы учтенной электроэнергии

Счетчики ПСЧ-4ТМ.05МДТ ведут трехфазный и раздельный по каждой фазе сети (пофазный) многотарифный учет активной и реактивной электроэнергии прямого и обратного направления (в зависимости от варианта исполнения и конфигурирования).

Тарификатор:

  • четыре тарифных зоны (тариф Т1-Т4 и сумма по всем тарифам),
  • четыре типа дней (будни, суббота, воскресение, праздник);
  • двенадцать сезонов (на каждый месяц года);
  • дискрет тарифной зоны - 10 минут; чередование тарифных зон в сутках – до 144;
  • используется расписание праздничных дней и список перенесенных дней.

Счетчики ПСЧ-4ТМ.05МДТ ведут нетарифицируемый учет электроэнергии с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе.

Счетчики ПСЧ-4ТМ.05МДТ ведут архивы тарифицированной учтенной электроэнергии (трехфазной и пофазной, активной, реактивной, прямого и обратного направления) и нетарифицированной энергии с учетом потерь (трехфазной, активной, реактивной прямого и обратного направления), а также учет числа импульсов, поступающих от внешних устройств по цифровому входу:

  • всего от сброса (нарастающий итог);
  • за текущие и предыдущие сутки;
  • на начало текущих и предыдущих суток;
  • за каждые предыдущие календарные сутки глубиной до 30 дней;
  • на начало каждых предыдущих календарных суток глубиной до 30 дней;
  • за текущий месяц и двенадцать предыдущих месяцев;
  • на начало текущего месяца и двенадцати предыдущих месяцев;
  • за текущий и предыдущий год;
  • на начало текущего и предыдущего года.

Счетчики ПСЧ-4ТМ.05МДТ могут конфигурироваться для работы в однотарифном режиме, независимо от введенного тарифного расписания.

Профили мощности нагрузки

Счетчики ПСЧ-4ТМ.05МДТ два базовых 4-х канальных массива профиля мощности с глубиной хранения 114 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Двунаправленные электросчетчики ПСЧ-4ТМ.05МДТ ведут два независимых четырехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления.

Комбинированные электросчетчики ПСЧ-4ТМ.05МДТ ведут два трехканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления и реактивной мощности прямого и обратного направления.

Однонаправленные электросчетчики ПСЧ-4ТМ.05МДТ ведут два одноканальных массива профиля мощности базовой структуры с программируемым временем интегрирования от 1 до 60 минут для активной мощности независимо от направления.

Каждый базовый массив профиля мощности может конфигурироваться для ведения профиля мощности нагрузки с учетом активных и реактивных потерь в линии электропередачи и силовом трансформаторе со временем интегрирования от 1 до 30 минут.

Профили параметров

Счетчики ПСЧ-4ТМ.05МДТ ведут независимый массив профиля параметров (далее - расширенный массив профиля или 3-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут:

  • число профилируемых параметров - до 16 (любых);
  • глубина хранения четырех (любых) параметров 248 суток при времени интегрирования 30 минут и 341 сутки при времени интегрирования 60 минут.

Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных.

Регистрация максимумов мощности нагрузки

Счетчики ПСЧ-4ТМ.05МДТ могут использоваться как регистраторы максимумов мощности (активной, реактивной, прямого и обратного направления) по каждому базовому массиву профиля мощности с использованием двенадцати сезонного расписания утренних и вечерних максимумов.

Максимумы мощности фиксируются в архивах электросчетчиков:

  • от сброса (ручной сброс или сброс по интерфейсному запросу).
  • за текущий и каждый из двенадцати предыдущих месяцев.

Измерение и учет потерь

Счетчики ПСЧ-4ТМ.05МДТ производят расчет активной и реактивной мощности потерь в линии электропередачи и силовом трансформаторе по измеряемым значениям тока и напряжениям и на основании введенных значений номинальных мощностей потерь.

Измерение параметров сети и показателей качества электричества

Счетчики ПСЧ-4ТМ.05МДТ измеряют мгновенные значения (время интегрирования от 0,2 до 5 секунд) физических величин, характеризующих трехфазную электрическую сеть, и могут использоваться как измеритель или датчик параметров.

Счетчики всех вариантов исполнения, независимо от конфигурации, работают как четырехквадрантные измерители с учетом направления и угла сдвига фаз между током и напряжением в каждой фазе сети и могут использоваться для оценки правильности подключения электросчетчика.

Счетчики ПСЧ-4ТМ.05МДТ могут использоваться как измерители показателей качества электроэнергии по параметрам установившегося отклонения фазных (межфазных, прямой последовательности) напряжений и частоты сети.

Испытательные выходы и цифровые входы

В электросчетчиках ПСЧ-4ТМ.05МДТ функционируют два изолированных испытательных выхода основного передающего устройства. Каждый испытательный выход может конфигурироваться для формирования:

  • импульсов телеметрии одного из каналов учета электроэнергии (активной, реактивной, прямого и обратного направления, в том числе и с учетом потерь);
  • сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);
  • сигнала телеуправления;
  • сигнала контроля точности хода встроенных часов (только выход канала 0);
  • сигнала управления нагрузкой по различным программируемым критериям (только выход канала 0)

В электросчетчиках ПСЧ-4ТМ.05МДТ функционирует один цифровой вход, который может конфигурироваться:

  • для управления режимом поверки;
  • для счета нарастающим итогом количества импульсов, поступающих от внешних устройств (по переднему, заднему фронту или обоим фронтам); как вход телесигнализации.

Управление нагрузкой

Электросчетчики ПСЧ-4ТМ.05МДТ позволяют формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе (канал 0) по различным программируемым критериям для целей управления нагрузкой внешним силовым отключающим устройством.

Электросчетчики с функцией управления нагрузкой могут работать в следующих режимах:

  • в режиме ограничения мощности нагрузки;
  • в режиме ограничения энергии за сутки;
  • в режиме ограничения энергии за расчетный период (за месяц, если расчетный период начинается с первого числа месяца);
  • в режиме контроля напряжения сети;
  • в режиме контроля температуры электросчетчика;
  • в режиме управления нагрузкой по расписанию.

Указанные режимы могут быть разрешены или запрещены в любых комбинациях.
Независимо от установленных режимов, сигнал управления нагрузкой формируется по интерфейсной команде оператора.

Журналы счетчиков

Счетчики ведут журналы событий, журналы показателей качества электроэнергии, журналы превышения порога мощности и статусный журнал.

Устройство индикации

Счетчики ПСЧ-4ТМ.05МДТ имеют жидкокристаллический индикатор с подсветкой для отображения учтенной электроэнергии (только трехфазной) и измеряемых величин и три кнопки управления режимами индикации.

Индикатор электросчетчиков может работать в одном из четырех режимов:

  • в режиме индикации текущих измерений;
  • в режиме индикации основных параметров;
  • в режиме индикации вспомогательных параметров;
  • в режиме индикации технологических параметров.

Интерфейсы связи

Счетчики электроэнергии ПСЧ-4ТМ.05МДТ имеют два равноприоритетных, независимых, гальванически изолированных интерфейса связи - RS-485 и оптический интерфейс.

Счетчики обеспечивают возможность управления через интерфейсы связи:

  • установкой, коррекцией и синхронизацией времени;
  • режимами индикации;
  • нагрузкой по команде оператора;
  • сбросом показаний (очистка регистров учтенной энергии);
  • сбросом максимумов мощности;
  • инициализацией массивов профилей мощности;
  • поиском адреса заголовка массива профиля;
  • фиксацией данных вспомогательных режимов измерения;
  • перезапуском электросчетчика;
  • инициализацией электросчетчика.

Электронные пломбы и датчик магнитного поля

В счетчиках установлены три энергонезависимые электронные пломбы:

  • крышки электросчетчика;
  • защитной крышки контактной колодки;
  • защитной крышки интерфейсных цепей и батареи.

Электронные пломбы фиксирую факт и время открытия/закрытия соответствующей крышки с формированием записи в журнале событий. Электронные пломбы функционируют как во включенном, так и в выключенном состоянии электросчетчиков.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на электросчетчики магнитного поля повышенной индукции 2±0,7 мТл (напряженность 1600±600 А/м) и выше.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОСЧЕТЧИКА ПСЧ-4ТМ.05МДТ

Наименование величины Значение
Класс точности при измерении в прямом и обратном направлении:
активной энергии
реактивной энергии

0,5 S или 1
1 или 2
Номинальный (максимальный) ток, А
Базовый (максимальный) ток, А
1(2) или 5(10)
5(80)
Стартовый ток (чувствительность), мА:
трансформаторного включения
непосредственного включения

0,001Iном
0,004Iб
Номинальные напряжения, В 3*(57,7-115)/(100-200) или
3*(120-230)/(208-400)
Установленный рабочий диапазон напряжений, В, электросчетчиков с:
Uном =3*(57,7-115)/(100-200) В
Uном =3*(120-230)/(208-400) В
от 0,8Uном до 1,15Uном
3*(46-132)/(80-230);
3*(96-265)/(166-460)
Предельный рабочий диапазон фазных напряжений (в любых двух фазах), В от 0 до 440
Номинальная частота сети, Гц 50
Диапазон рабочих частот, Гц от 47,5 до 52,5
Пределы допускаемой основной относительной погрешности измерения, %:
активной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), ?P, электросчетчиков:

1) трансформаторного включения ±0,5 при 0,05Iном ? I ? Iмакс, cos?=1;
±0,6 при 0,05Iном ? I ? Iмакс, сos?=0,5;
±1,0 при 0,01Iном ? I < 0,05Iном, сos?=1;
±1,0 при 0,02Iном ? I < 0,05Iном, сos?=0,5;
±1,0 при 0,05Iном ? I ? Iмакс, сos?=0,25;
2) непосредственного включения ±1,0 при 0,1Iб ? I ? Iмакс, cos?=1, сos?=0,5;
±1,5 при 0,05Iб ? I < 0,1Iб, сos?=1;
±1,5 при 0,1Iб ? I ? Iмакс сos?=
реактивной мощности (прямого и обратного направления при активной, индуктивной и емкостной нагрузках), ?Q,электросчетчиков:
1) трансформаторного включения >±1,0 при 0,05Iном ? I ? Iмакс, sin?=1, sin?=0,5;
±1,5 при 0,01Iном ? I < 0,05Iном, sin?=1;
±1,5 при 0,02Iном ? I < 0,05Iном, sin?=0,5;
±1,5 при 0,05Iном ? I ? Iмакс, sin?=0,25;
2) непосредственного включения ±2,0 при 0,1Iб ? I ? Iмакс, sin?=1, sin?=0,5;
±2,5 при 0,05Iб ? I < 0,1Iб, sin?=1;
±2,5 при 0,1Iб ? I ? Iмакс, sin?=0,25
полной мощности, ?S ?S = ?Q (аналогично реактивной мощности)
напряжения (фазного, межфазного, прямой последовательности и их усредненных значений), ?u ±0,4 в диапазоне от 0,8Uном до 1,15Uном;
±0,9 (у электросчетчиков непосредственного включения)
тока, ?I, электросчетчиков:
1) трансформаторного включения
±0,4 при Iном I ?Iмакс;
±[0,4+0,02(Iном/Iх-1)]
при 0,01Iном ?I ?Iном
2) непосредственного включения ±0,9 при Iб ?I ?Iмакс;
±[0,9+0,05(Iб/Iх-1)]
при 0,05Iб ?I < Iб
частоты и ее усредненного значения ±0,05 в диапазоне от 47,5 до 52,5 Гц
Точность хода встроенных часов в нормальных условиях во включенном и выключенном состоянии, лучше, c/сут ±0,5
Полная мощность, потребляемая каждой последовательной цепью, не более, В?А 0,1
Активная (полная) мощность, потребляемая каждой параллельной цепью напряжения в диапазоне напряжений от 57 В, до 115 В и от 120 В до 230 В, не более, Вт (В?А):
57,7 В 0,3 (0,4)
115 В 0,4 (0,6)
120 В 0,4 (0,6)
230 В 0,5 (1,1)
Характеристики интерфейсов связи:
скорость обмена по оптическому порту
скорость обмена по порту RS-485

9600 бит/с (фиксированная);
38400, 28800, 19200, 9600, 4800, 2400, 1200, 600, 300
Постоянная счетчика в основном режиме (А), режиме поверки (В), имп./(кВт?ч), имп./(квар?ч) для электросчетчиков:
3*(57,7-115)/(100-200)В, 1(2) А А=25000, В=800000
3*(57,7-115)/(100-200)В, 5(10) А А=5000, В=160000
3*(120-230)/(208-400) В, 1(2) А А=6250, В=200000
3*(120-230)/(208-400) В, 5(10) А А=1250, В=40000
3*(120-230)/(208-400) В, 5(80) А А=250, В=8000
Число индицируемых разрядов жидкокристаллического индикатора 8
Сохранность данных при прерываниях питания, лет:
информации, более
внутренних часов, не менее

40
12 (питание от литиевой батареи)
Защита информации пароли трех уровней доступа и аппаратная защита памяти метрологических коэффициентов
Самодиагностика Циклическая, непрерывная
Рабочие условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность при 30 °С, %
давление, кПа (мм. рт. ст.)
группа 4 по ГОСТ 22261-94
от минус 40 до плюс 60
до 90
от 70 до 106,7 (от 537 до 800)
Средняя наработка до отказа, ч 165000
Средний срок службы, лет 30
Масса, кг:
электросчетчиков трансформаторного включения
электросчетчиков непосредственного включения

0,8
1,1
Габаритные размеры, мм 171х113х66,5



Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МДТ непосредственного включения к трёхфазной четырёхпроводной сети:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МДТ к трёхфазной трёхпроводной сети с помощью двух трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МДТ к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МДТ к трёхфазной трёхпроводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МДТ к трёхфазной трёхпроводной сети с помощью двух трансформаторов напряжения и трех трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МДТ к трёхфазной трёхпроводной сети с помощью трёх трансформаторов напряжения и двух трансформаторов тока:

Схема подключения

Схема подключения счётчика ПСЧ-4ТМ.05МДТ к трёхфазной трёхпроводной или четырёхпроводной сети с помощью трёх трансформаторов напряжения и трёх трансформаторов тока:

Схема подключения

Испытательные входы счётчика ПСЧ-4ТМ.05МДТ:

 4ТМ.05МД

Интерактивная демонстрационная версия

Изучите возможности сайта на примере учёта электроэнергии нашего офиса.
Войти в демоверсию
