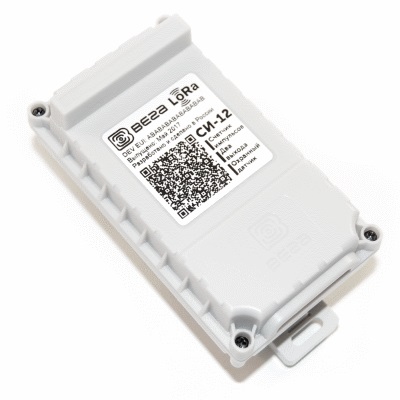

Вега СИ-12

Вега СИ-12

ООО «Вега-Абсолют»

Счетчик импульсов Вега СИ-12 предназначен для выполнения подсчета электрических импульсов, поступающих на 4 независимых входа, с последующим накоплением и передачей этой информации по протоколу LoRaWAN на базовую станцию посредством радиосвязи на частотах диапазона 860-1000 МГц.

На этом сайте вы можете удалённо опрашивать счётчики, используя Вега СИ-12
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

LoRaWan

Счетчик импульсов Вега СИ-12 предназначен для выполнения подсчета электрических импульсов, поступающих на 4 независимых входа, с последующим накоплением и передачей этой информации по протоколу LoRaWAN на базовую станцию посредством радиосвязи на частотах диапазона 860-1000 МГц.  Вега СИ-12 может являться устройством класса А или С. Кроме того, Вега СИ-12 может применяться в качестве охранного датчика. Любые из четырёх входов могут быть настроены в качестве охранных. Счетчик импульсов может быть использован на приборах учета коммунальных ресурсов и промышленном оборудовании с импульсным выходом типа геркон (сухой контакт) или открытый коллектор.

Счетчик импульсов оснащен алгоритмом антидребезга с постоянной времени 5 мс. Подсчет импульсов осуществляется для частот до 200 Гц.

Элементом питания для счетчика служит встроенная батарея ёмкостью 3400 mAh, рассчитанная на срок службы до 10 лет. Также счетчик может работать от внешнего источника питания с напряжением 5 В.

Алгоритм сбора и передачи данных

Показания считываются с прибора учета с настраиваемым периодом от 5 минут до 24 часов. Считанные показания сохраняются в память устройства и передаются при очередном сеансе связи с сетью LoRaWAN.

Период передачи данных может настраиваться от 5 минут до 24 часов. Передача данных осуществляется в случайный момент времени внутри выбранного периода. При очередном выходе на связь устройство начинает отправлять накопленные пакеты с показаниями, от самого раннего к самому позднему.

Если параметр «Запрашивать подтверждение» включен, то устройство будет отправлять следующий пакет только после получения подтверждения о доставке предыдущего. Если такое подтверждение не получено после выполнения указанного в настройках количества переповторов пакетов, модем завершает сеанс связи до
следующего по расписанию. При этом устройство продолжает собирать данные согласно периоду сбора данных и записывать в память. Непереданные пакеты остаются в памяти счетчика импульсов до следующего сеанса связи.

При выключенном параметре «Запрашивать подтверждение», устройство отправляет в сеть все накопленные пакеты по порядку с самого раннего до самого последнего. Проверки доставки пакетов в таком режиме нет. Непереданных пакетов в памяти устройства не остаётся.

Время внутренних часов устанавливается автоматически при подключении к «Vega LoRaWAN Сonfigurator» через USB, а также может быть скорректировано через LoRaWAN.

Функционал

Счетчик импульсов Вега СИ-12 является устройством класса А (по классификации LoRaWAN) и обеспечивает следующий функционал:

  • Автоматическая смена класса с А на С при подключении внешнего питания
  • Поддержка ADR (Adaptive Data Rate)
  • Поддержка отправки пакетов с подтверждением (настраивается)
  • Снятие показаний с 4х независимых входов одновременно
  • Два режима работы «Активный» и «Склад»
  • Возможность переключения импульсных входов в режим "охранный" для подключения внешних датчиков протечки, охранных датчиков и т.д.
  • Очередь отправки пакетов при невозможности доставки
  • Привязка показаний ко времени по внутренним часам
  • Внеочередной выход на связь при срабатывании охранных входов
  • Измерение температуры

Особенности

  • Устройство класса А или С
  • Частотные планы RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865 (в зависимости от выбранной прошивки)
  • Возможность задания произвольного частотного плана (на основе EU868)
  • Сохранение непереданных пакетов в памяти (до 200 записей)
  • Два выхода типа «открытый коллектор»
  • Измерение температуры
  • Привязка показаний ко времени по внутренним часам
  • Период выхода на связь - раз в 5, 15, 30 минут, 1, 6, 12 или 24 часа
  • Период накопления показаний - раз в 5, 15, 30 минут, 1, 6, 12 или 24 часа
  • Поддержка ADR (Adaptive Data Rate)
  • Поддержка отправки пакетов с подтверждением (настраивается)
  • Способ активации OTAA, ABP (настраивается)
  • Два режима работы «Активный» и «Склад»
  • Выход на связь при сработке охранных входов
  • Измерение заряда встроенной батареи
  • Чувствительность: до -138dBm
  • Настройка через USB-интерфейс с помощью Vega LoRaWAN Configurator
  • Измерение заряда встроенной батареи в %

Характеристики

Входы импульсные до 4
Максимальная частота импульсного сигнала 200 Гц
Выходы типа «открытый коллектор» 2
Входы охранные до 4
USB-порт mini-USB, type B
Диапазон рабочих температур, °С -40…+85
Встроенный датчик температуры да
Класс устройства LoRaWAN® A или C в зависимости от наличия внешнего напряжения питания
Количество каналов LoRaWAN® 16
Частотный план (в зависимости от выбранной прошивки) RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865, произвольный (на основе EU868)
Способ активации в сети LoRaWAN® ABP или OTAA
Период накопления данных 5, 15, 30 минут, 1, 6, 12 или 24 часа
Период выхода на связь 5, 15, 30 минут, 1, 6, 12 или 24 часа
Тип антенны LoRaWAN® внутренняя
Чувствительность -138 дБм
Дальность радиосвязи в сельской местности до 15 км
Дальность радиосвязи в плотной городской застройке до 5 км
Мощность передатчика по умолчанию 25 мВт (настраивается)
Максимальная мощность передатчика 100 мВт
Напряжение внешнего питания 5 В
Тип батареи питания 3400 мАч
Размеры корпуса, мм 95 х 50 х 45
Степень защиты корпуса IP65
Крепление стяжками к опоре, на DIN-рейку, настенное
