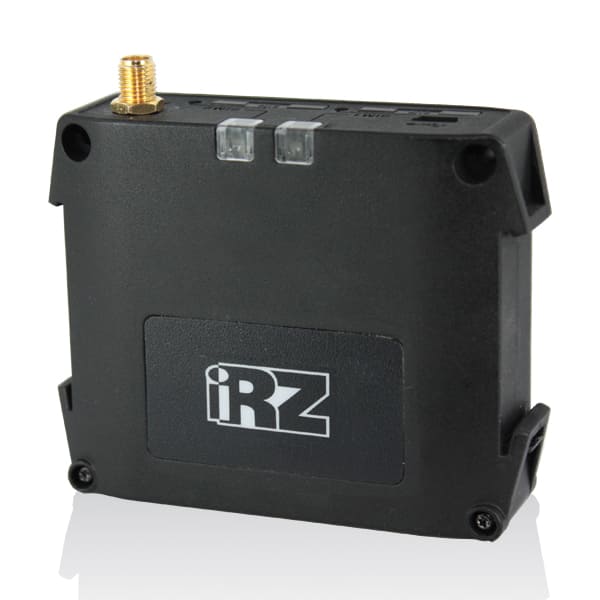

iRZ ATM2-485

iRZ ATM2-485

IRZ Электроника

Беспроводной GSM/GPRS-коммуникатор iRZ АTM2-485 обеспечивает передачу данных в сети GPRS по стеку протоколов TCP/IP. Модем автоматически подключается к сети GPRS и устанавливает соединение с заданным сервером. Обеспечивается прозрачное взаимодействие между сторонним программным обеспечением и внешним устройством, подключенным к модему по интерфейсу RS485 (или RS422). Модем отслеживает состояние GPRS-соединения и в случае его потери самостоятельно восстанавливает соединение.

На этом сайте вы можете удалённо опрашивать счётчики, используя iRZ ATM2-485
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Связанные статьи

Виды связи

GSM/CSD / GPRS / RS-485

Основные функции и возможности модема

  • поддерживаются режимы client и server;
  • прозрачный режим TCP/IP-to-COM;
  • режим Modbus RTU, ASCII;
  • возможность работы с резервным IP-адресом сервера или резервным сервером;
  • поддержка двух SIM-карт;
  • режим CSD;
  • отправка SMS-сообщения на заданный номер при потере соединения с сервером;
  • различные режимы работы с сервером (всегда на связи, выход на связь по расписанию, звонку или SMS-команде);
  • автоматическое отслеживание состояния GSM-модуля и два вида сторожевых таймеров для защиты от зависания;
  • интерфейс RS485/RS422 и три GPIO (в том числе силовой выход до 500 мА с возможностью питания стороннего оборудования);
  • управление внешними выводами по SMS-командам;
  • отправка SMS-сообщения на заданный номер по сигналам с внешних выводов;
  • простота настройки множества модемов со сходными параметрами через программу ATM Control;
  • поддержка работы со специализированным серверным программным обеспечением iRZ Collector;
  • удаленные настройка и обновление встроенного программного обеспечения при работе с iRZ Collector;
  • устойчивость к сбоям при обновлении встроенного программного обеспечения;
  • широкий диапазон рабочих температур;
  • компактный корпус с возможностью крепления на DIN-рейку;

Технические характеристики

Характеристики аппаратной части:

  • GSM/GPRS-модуль — BGS2;
  • коммуникационный интерфейс — RS485/RS422 (разрывной коннектор);
  • разрывной коннектор — RS485/RS422 + 2 GPIO + 1 GPO + Выход 3,3 В;
  • Mini USB для настройки и протоколирования работы модемы;
  • поддержка двух SIM-карт;
  • антенный разъем — SMA;
  • разъем питания — Micro-Fit 4.
  • гальванически развязанный интерфейс RS485 – опционально

Диапазон рабочих частот GSM -модуля:

  • 900/1800 MHz;
  • 850/900/1800/1900 MHz (опция).

Выходная мощность передатчика GSM -модуля:

  • на частоте 850/900 MHz — 2 Вт;
  • на частоте 1800/1900 MHz — 1 Вт.

Физические характеристики:

  • пластмассовый корпус;
  • габаритные размеры корпуса (без учета разъемов) — не более 66x83x25 мм (ДxШxВ);
  • габаритные размеры изделия (с учетом разъемов) — не более 75x83x25 мм (ДxШxВ);
  • вес изделия — не более 100 г;
  • диапазон рабочих температур: от -40°С до +65°С;
  • диапазон температур хранения: от -50°С до +85°С;
  • допустимая влажность — устройство сохраняет свою работоспособность при относительной влажности не более 80% при температуре 25°С.

Электрические характеристики:

  • напряжение питания от 7 до 40 В (постоянный ток);
  • ток потребления в режиме GPRS, не более:
    • при напряжении питания +12 В — 250 мА;
    • при напряжении питания +24 В — 125 мА;
  • ток потребления в ждущем режиме, не более:
    • при напряжении питания +12 В — 60 мА;
    • при напряжении питания +24 В — 30 мА.
  • GPIO 1 и 2 в режиме «вход»:
    • сопротивление программируемой подтяжки к напряжению питания — 10 кОм;
    • сопротивление программируемой подтяжки к «земле» — 47 кОм;
    • максимальное напряжение уровня «0» (низкого уровня) — 0,8 В;
    • минимальное напряжение уровня «1» (высокого уровня) — 2,0 В.
  • GPIO 1 и 2 в режиме «выход»:
    • тип выхода — открытый коллектор на «землю»;
    • выходное сопротивление — 120 Ом;
    • максимальный ток выхода — 10 мА.
  • GPO 3 в режиме «выход»:
    • тип выхода — открытый коллектор на напряжение питания;
    • выходное сопротивление — не более 2 Ом;
    • максимальный ток выхода — 500 мА.
  • Выход 3,3 В:
    • максимальный ток выхода — 30 мА.
