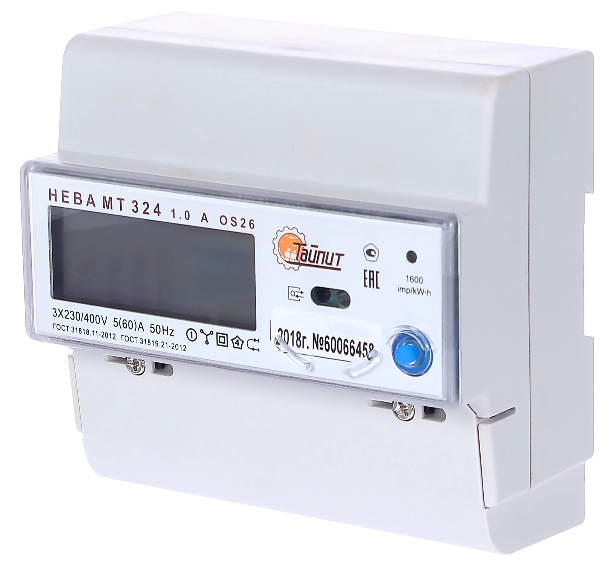

Нева МТ 324

Нева МТ 324

ООО «ТАЙПИТ-ИП»

Счетчик электрической энергии трехфазный многотарифный применяется на промышленных, торговых и сельскохозяйственных предприятиях, предприятиях энергетики, в коттеджах и квартирах.
Прибор устанавливается на рейку TH35. Счетчик интегрируется в автоматизированные системы учета (АИИС КУЭ).

На этом сайте вы можете удалённо получать данные со счётчика Нева МТ 324
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / Ethernet / Zigbee

Счетчик оснащен

  • Оптическим портом по ГОСТ IEC 61107-2011;
  • Интерфейсом EIA 485 с питанием от встроенного блока питания, протокол обмена по ГОСТ IEC 61107-2011;
  • Модемом ZigBee в исполнениях НЕВА МТ 324 AR RF2PC;
  • Расцепителями в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
  • Подсветкой ЖКИ для удобства считывания информации в местах со слабым освещением;
  • Кнопкой для смены кадров индикации, а также включения индикации при отключенном питании, обеспечивающей возможность съема показаний;
  • Датчиком магнитного поля в исполнениях НЕВА МТ 324 AR RF2SC и НЕВА МТ 324 AR E4SC;
  • Электронной пломбой крышки клеммной колодки;
  • Аппаратной защитой разрешения записи;
  • Оптическими и электрическими испытательными выходами активной и реактивной энергии;
  • Электрическим испытательным выходом встроенных часов.



Счетчик измеряет параметры сети

  • Среднеквадратические значения тока и напряжения пофазно;
  • Частоту сетевого напряжения;
  • Активную мощность суммарно и пофазно;
  • Реактивную мощность суммарно и пофазно;
  • Углы между векторами напряжения;
  • Фактор активной мощности, суммарно и пофазно.



Счетчик измеряет и хранит в памяти измеренные значения

  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании месяца, в течение 12 месяцев;
  • Максимальных активных и реактивных мощностей по каждому тарифу за месяц в течение 12 месяцев;
  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по тарифам, зафиксированные по окончании суток, в течение 128 суток;
  • Активных и реактивных мощностей, усредненных на 30-ти минутном интервале, в течение 128 суток;
  • Счетчик измеряет и учитывает приведенную энергию потерь в линии нарастающим итогом всего и по четырем тарифам.



Счетчик сохраняет в журнале событий дату и время

  • Включения и отключения питания;
  • Наличия тока в фазе при отсутствии соответствующего напряжения;
  • Пропадания напряжения в любой из фаз;
  • Изменения направления тока в любой из фаз;
  • Перепрограммирования параметров;
  • Изменения времени и даты во встроенных часах с фиксацией изменяемого времени;
  • Сброса информации о максимальной мощности;
  • Снятия крышки клеммной колодки;
  • Очистки профилей нагрузки;
  • Рестартов счетчика при наличии напряжения питания;
  • Влияние магнитного поля (счетчики со встроенным ДМП).



Технические характеристики

Марка прибора учета Нева МТ 324
Тип подключения к сети Подключение к сети непосредственно
Класс точности 1/2
Номинальное напряжение, В 3х230/400
Рабочий диапазон фазных напряжений, В 172...264
Номинальная частота сети, Гц 50
Рабочий диапазон частот, Гц 50 ± 2,5
Номинальный (максимальный) ток, А 5(60), 5(80), 5(100)
Датчик тока шунт
Макс.площадь сечения 50
Разрядность показаний 6+2
Количество тарифов 4
Количество тарифных зон суток 8
Количество сезонов 12
Количество исключительных дней 32
Тарификация в будни, сб и вс раздельная
Точность хода часов, не более, с/сут 0,5 при номинальной температуре
Точность хода часов, типовое значение, с/сут 2 в рабочем диапазоне температур
Скорость обмена, бит/с 9600
Габаритные размеры (высота, ширина, глубина), мм 115х122х65
Масса, гр 492
Способ крепления рейка ТН35
Установочные размеры, мм 35
Рабочий диапазон температур, °С -40 ... +70
Интерфейсы оптопорт; EIA-485; ZigBee



Схема подключения

Схема непосредственного подключения электросчетчиков Нева MT 324:

Схема подключения

Схема подключения испытательных выходов счетчика Нева МТ324:

 МТ 324

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в четырёхпроводную сеть:

Nevamt3 1

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в четырёхпроводную сеть:

Nevamt3 2

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока в трёхпроводную сеть:

Nevamt3 3

Схема подключения электросчетчиков Нева MT 324 через трансформаторы тока и трансформаторы напряжения в трёхпроводную сеть:

Nevamt3 4
