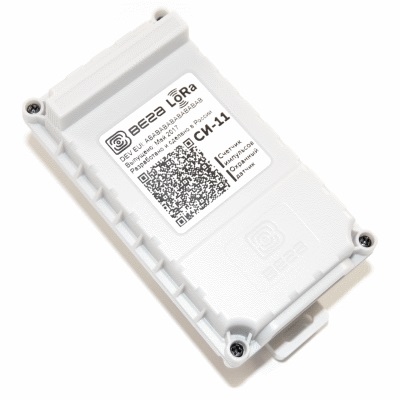

Вега СИ-11

Вега СИ-11

ООО «Вега-Абсолют»

Счетчик импульсов Вега СИ-11 предназначен для выполнения счета импульсов, приходящих на 4 независимых входа, с последующим накоплением и передачей этой информации в сеть LoRaWAN.

На этом сайте вы можете удалённо опрашивать счётчики, используя Вега СИ-11
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

LoRaWan

Описание

Счетчик импульсов Вега СИ-11 предназначен для выполнения счета импульсов, приходящих на 4 независимых входа, с последующим накоплением и передачей этой информации в сеть LoRaWAN®. Любые из четырёх входов могут быть настроены на использование в качестве охранных. Счетчик импульсов может быть использован на приборах учета коммунальных ресурсов и промышленном оборудовании с импульсным выходом, таких как водосчётчики, электросчётчики, теплосчётчики. Элементом питания для счетчика служит встроенная батарея емкостью 3400 мАч или заменяемая батарея SAFT модель LS 17 500 емкостью 3600 мАч.

Счетчик импульсов может быть использован на приборах учета коммунальных ресурсов и промышленном оборудовании с импульсным выходом типа геркон (сухой контакт) или открытый коллектор.

Счетчик импульсов оснащен алгоритмом антидребезга с постоянной времени 5 мс. Подсчет импульсов осуществляется для частот до 200 Гц.

Алгоритм сбора и передачи данных

Показания считываются с прибора учета с настраиваемым периодом от 5 минут до 24 часов. Считанные показания сохраняются в память устройства и передаются при очередном сеансе связи с сетью LoRaWAN.

Период передачи данных может настраиваться от 5 минут до 24 часов. Передача данных осуществляется в случайный момент времени внутри выбранного периода. При очередном выходе на связь устройство начинает отправлять накопленные пакеты с показаниями, от самого раннего к самому позднему.

Если параметр «Запрашивать подтверждение» включен, то устройство будет отправлять следующий пакет только после получения подтверждения о доставке предыдущего. Если такое подтверждение не получено после выполнения указанного в настройках количества переповторов пакетов, СИ-11 завершает сеанс связи до следующего по расписанию. При этом устройство продолжает собирать данные согласно периоду сбора данных и записывать в память. Непереданные пакеты остаются в памяти счетчика импульсов до следующего сеанса связи.

При выключенном параметре «Запрашивать подтверждение», устройство отправляет в сеть все накопленные пакеты по порядку с самого раннего до самого последнего. Проверки доставки пакетов в таком режиме нет. Непереданных пакетов в памяти устройства не остается.

Время внутренних часов устанавливается автоматически при подключении к «Vega LoRaWAN Сonfigurator» через USB, а также может быть скорректировано через LoRaWAN.

Функционал

Счетчик импульсов Вега СИ-11 является устройством класса А (по классификации LoRaWAN) и обеспечивает следующий функционал:

  •  поддержка ADR (Adaptive Data Rate)
  • поддержка отправки пакетов с подтверждением (настраивается)
  • два режима работы «Активный» и «Склад»
  • возможность переключения импульсных входов в режим "охранный" для подключения внешних датчиков протечки, охранных датчиков и т.д.
  • очередь отправки пакетов при невозможности доставки
  • привязка показаний ко времени по внутренним часам
  • внеочередной выход на связь при срабатывании охранных входов
  • измерение температуры
  • измерение заряда встроенной батареи в %

Особенности

  • Устройство класса А
  • Частотные планы RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865 (в зависимости от выбранной прошивки)
  • Возможность задания произвольного частотного плана (на основе EU868)
  • Сохранение непереданных пакетов в памяти (до 200 записей)
  • Измерение температуры
  • Привязка показаний ко времени по внутренним часам
  • Период выхода на связь - раз в 5, 15, 30 минут, 1, 6, 12 или 24 часа
  • Период накопления показаний - раз в 5, 15, 30 минут, 1, 6, 12 или 24 часа
  • Поддержка ADR (Adaptive Data Rate)
  • Поддержка отправки пакетов с подтверждением (настраивается)
  • Способ активации OTAA, ABP (настраивается)
  • Два режима работы «Активный» и «Склад»
  • Выход на связь при сработке охранных входов
  • Измерение заряда встроенной батареи
  • Чувствительность: до -138dBm

Характеристики

Входы импульсные до 4
Максимальная частота импульсного сигнала 200 Гц
Входы охранные до 4
USB-порт mini-USB, type B
Диапазон рабочих температур, °С -40…+85
Встроенный датчик температуры да
Класс устройства LoRaWAN® A
Количество каналов LoRaWAN® 16
Частотный план (в зависимости от выбранной прошивки) RU868, EU868, IN865, AS923, AU915, KR920, US915, KZ865, произвольный (на основе EU868)
Способ активации в сети LoRaWAN® ABP или OTAA
Период накопления данных 5, 15, 30 минут, 1, 6, 12 или 24 часа
Период выхода на связь 5, 15, 30 минут, 1, 6, 12 или 24 часа
Тип антенны LoRaWAN® внутренняя
Чувствительность -138 дБм
Дальность радиосвязи в сельской местности до 15 км
Дальность радиосвязи в плотной городской застройке до 5 км
Мощность передатчика по умолчанию 25 мВт (настраивается)
Максимальная мощность передатчика 100 мВт
Тип батареи питания 3600 мАч (SAFT)
Размеры корпуса, мм 95 х 50 х 45
Степень защиты корпуса IP65
Крепление стяжками к опоре, на DIN-рейку, настенное
