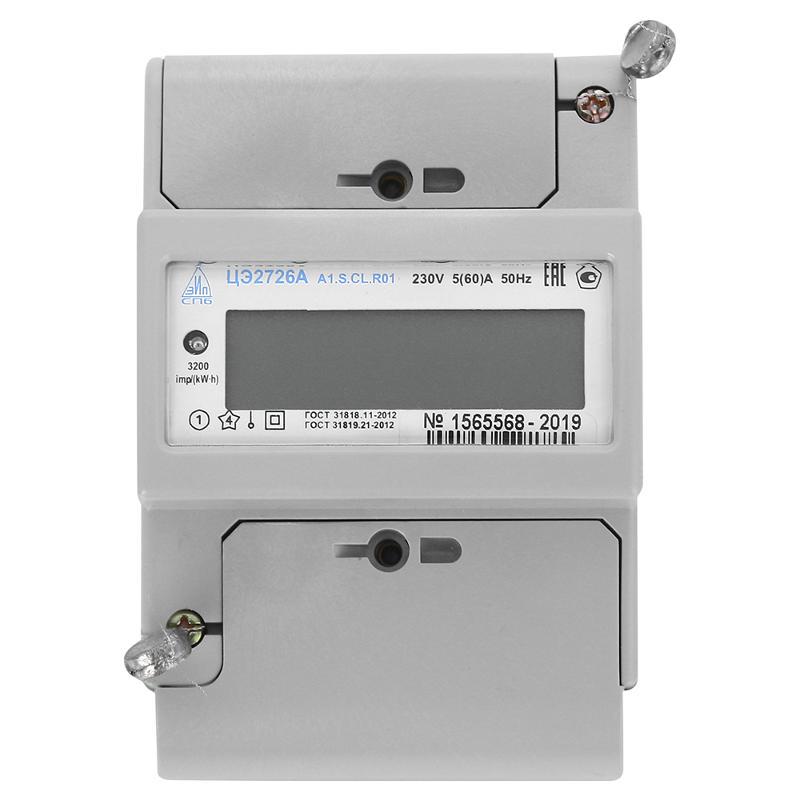

ЦЭ2726А Вега-Абсолют

ЦЭ2726А Вега-Абсолют

ООО «СПБ-ЗИП»

Счетчик ЦЭ2726А предназначен для многотарифного (до 4 тарифов) учета активной энергии в однофазных сетях переменного тока номинальной частотой 50 Гц.

На этом сайте вы можете удалённо получать данные со счётчика ЦЭ2726А Вега-Абсолют
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

LoRaWan

Описание

Счетчик ЦЭ2726А предназначен для многотарифного (до 4 тарифов) учета активной энергии в однофазных сетях
переменного тока номинальной частотой 50 Гц. Счетчики соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ
31819.21-2012. Степень защиты корпуса счетчика от проникновения воды и пыли внутрь счетчика соответствует IP51.
Внутри установлен радиомодуль, накапливающий и передающий информацию о показаниях в сеть LoRaWAN.
Счетчик работает как устройство LoRaWAN™ класса С.

Внутри счетчиков установлен радиомодуль, осуществляющий накопление и передачу данных со счетчика в сеть LoRaWAN посредством радиосвязи на частотах диапазона RU-868.
Счетчики имеют исполнение без реле либо с реле ограничения мощности, которое может срабатывать как по внутренним событиям, так и по команде с сервера.

Радиомодем счетчика работает как устройство LoRaWAN класса С.
Показания считываются с прибора учета с настраиваемым периодом: раз в час, раз в сутки, раз в неделю или раз в месяц. Считанные показания сохраняются в памяти радиомодуля, и передаются в сеть LoraWAN в соответствии с периодом передачи данных. Период может настраиваться с кратностью 1 час, по умолчанию период передачи равен 2 часа. Передача данных осуществляется в случайный момент времени внутри выбранного периода. При очередном выходе на связь устройство начинает отправлять накопленные пакеты с показаниями, от самого раннего к самому позднему.

Если параметр «Запрашивать подтверждение» включен, то устройство будет отправлять следующий пакет только после получения подтверждения о доставке предыдущего. Если такое подтверждение не получено устройство завершает сеанс связи до следующего по расписанию. При этом устройство продолжает собирать данные согласно периоду сбора данных и записывать в память. Непереданные пакеты сохраняются в памяти счетчика до следующего сеанса связи.
При выключенном параметре «Запрашивать подтверждение», устройство отправляет в сеть все накопленные пакеты по порядку с самого раннего до самого последнего. Проверки доставки пакетов в таком режиме нет. Непереданных пакетов в памяти устройства не остаётся.
Настройки устройства осуществляются дистанционно через LoRaWAN.

Особенности

Устройство класса С
Питание внешнее от сети
Частотный план RU868
Сохранение непереданных пакетов в памяти (до 255 записей)
Привязка показаний ко времени по внутренним часам
Период выхода на связь - раз в 1, 2, ..., 48 часов, либо сразу после опроса
Период накопления показаний - раз в 1, 6, 12, 24 часа, раз в неделю, раз в месяц
Поддержка ADR (Adaptive Data Rate)
Поддержка отправки пакетов с подтверждением (настраивается)
Способ активации OTAA
Чувствительность: до -138dBm
Настройка удаленно командами из приложения IOT Vega Admin Tool

Технические характеристики

Класс точности при учете активной энергии 1
Базовый (максимальный) ток 5(60) А
Номинальная частота сети 50 Гц
Диапазон рабочих температур -40…+60 °С
Количество тарифов до 4
Передаточные числа по испытательному выходу и импульсному выходному устройству 3200, 6400 имп./кВт·ч
Чувствительность (стартовый ток) в % от Iб 0,4 %
Полная мощность, потребляемая в цепи тока, не более 0,5 В·А
Пoлнaя (активная) мoщнocть, потребляемая в цепи напряжения счётчика, не более 10,0(2,0) В·А (Вт)
Масса, не более 1 кг
Класс устройства LoRaWAN™ С
Количество каналов  LoRaWAN™ 16
Частотный план RU868
Способ активации в сети LoRaWAN™ OTAA
Период выхода на связь по умолчанию  2 часа (настраивается)
Период накопления данных по умолчанию  1 час (настраивается)
Тип антенны  LoRa внутренняя
Чувствительность 138 дБм
Дальность радиосвязи в сельской местности  до 15 км
Дальность радиосвязи в плотной городской застройке  до 5 км
Мощность передатчика  25 мВт
Номинальное напряжение питания 220, 230 В
Степень защиты корпуса  IP51
