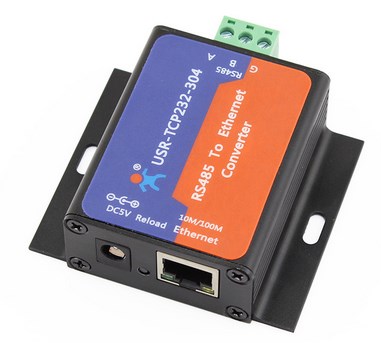

USR-TCP232-304

USR-TCP232-304

ООО «Цифровой Ангел»

Оборудование для преобразования пакетов данных TCP или UDP в данные для интерфейса RS485. Преобразователь является встраиваемым конвертером последовательного в Ethernet, который имеет интегрированный набор протоколов TCP/IP

На этом сайте вы можете удалённо опрашивать счётчики, используя USR-TCP232-304
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

Ethernet

Характеристики:

Поддержка DHCP, автоматическое получение IP-адреса и IP-адреса запроса с помощью последовательного протокола Взаимодействие с ПК по протоколу TCP/IP сокет программирования, таких как VB,C++,Delphi,Android и IOS
Функцию поддержки DNS Поддержка в России
Настройка через Web интерфейс Процессор: ARM
Обновление прошивки через сеть Стандарт интерфейса: 8 pin RJ45
Авто-MDI/MDIX-больше порт RJ45 с 10/100mbps Гальваническая развязка: 2 кВ
Последовательный порт скорость передачи данных от 600 bps до 230.4 Кбит / с, поддержка None, Odd, Even, Mark и Space Скорость: 10/100 Mbps,Поддержка автоматического определения скорости и типа подключения MDI/MDIX
Режим работы: TCP-сервер, TCP-клиент, UDP клиент, UDP сервер, HTTPD Client Сетевой протокол: IP, TCP, UDP, DHCP, DNS, HTTP, ARP, ICMP
Поддержка виртуального последовательного порта, поддерживается соответствующим программным обеспечением USR-VCOM Передача: 6K байтов, Прием: 4K байтов
Механизм Heartbeat обеспечивает надежное соединение и отсутсвие восприятия на пустые пакеты Стандарт интерфейса: RS-485: 3 wire( A+, B-, GND)
Механизм регистрации пользователя путем проверки состояние подключения с использование индентефикатора в заголовке пакета Скорость обмена: 600 бод ~ 230.4 Кбод
В режиме TCP-сервера, количество клиентов от 1 до 16; номер по умолчанию 4 Виртуальные порты:(USR-VCOM) Windows 2000 или выше(32бит/64 бит)
Глобальный уникальный MAC-адрес присвоенный IEEE, пользователь может определить MAC-адрес Настройка: с помощью программы настройки на компьютере, последовательные команды, встроенный web-сервер
Восстановление заводских настроек по умолчанию Рабочая температура: -25 ~ 75°C
Работа через шлюз, коммутаторы, маршрутизаторы Температура хранения: -40 ~ 105°C, 5 ~ 95% RH
Может работать в локальной сети, также может работать в Интернете (внешней сети) Потребляемая мощность: 150mA @ 5V



Область применения преобразователя RS485 в Ethernet:

  • Промышленная передача данных, промышленная автоматизация
  • Мониторинг в системах безопасности и охраны, общественной безопасности
  • Умный дом, управление питанием, наблюдение за окружающей средой, «умное» сельское хозяйство
  • Контроль дверей в системах прохода на рабочие место, POS системы
  • Система автоматизации зданий, контроль за подачей питания, система банковского самообслуживания, контроль за помещениями телекоммуникационных устройств

Применение преобразователя RS485 в Ethernet:

  • Удаленное управление множеством устройств с последовательным интерфейсом
  • Использование сетей для удлинения расстояния обмена данными между двумя устройствами с последовательным интерфейсом
  • Использование нескольких рабочих мест с ПЭВМ для управления одним устройством с последовательным интерфейсом

Документы и программное обеспечение:

Пример подключения ВКТ7

Руководство пользователя

Набор команд

Программное обеспечение для тестирования

Программное обеспечение для настройки
