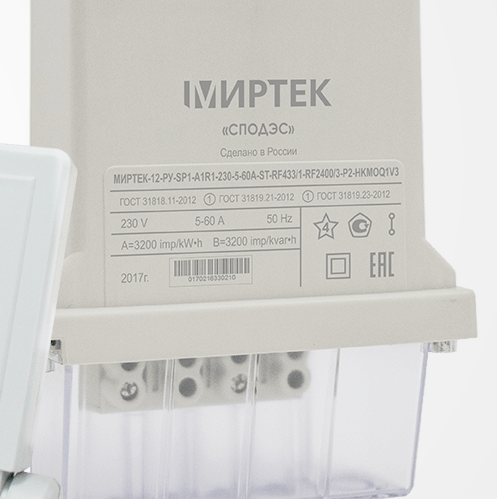

Миртек-12-ру

Миртек-12-ру

ООО «МИРТЕК»

Счетчики являются счетчиками непосредственного включения и предназначены для многотарифного (не менеечетырех тарифов) учета активнойи ре-активной(или только активной)электрической энергиипрямого и обратного(или только прямого)направленияв однофазных двухпроводных сетяхпеременного токапромышленной частоты.

На этом сайте вы можете удалённо получать данные со счётчика Миртек-12-ру
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / RS-485

Технические характеристики

Класс точности по ГОСТ 31819.21-2012

1

Класс точности по ГОСТ 31819.22-2012

1

Номинальное напряжение

220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый (номинальный) ток

5 А

Максимальная сила тока

60 А, 80 А или 100 А

Диапазон значений постоянной счётчика по реактивной электрической энергии

от 800 до 3200 имп/(кВт·ч)

Стартовый ток

12,5 мА

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Межповерочный интервал

16 лет

Срок службы счётчика, не менее

30 лет

Средняя наработка на отказ, не менее

200 000 ч

Назначение и область применения

Конструктивно счетчик в корпусах SP1, SP2 и SP3 состоит из двух частей:-измерительной (измерительный блок), выполняющей все функции многотарифного счетчика. Эта часть устанавливается наопорелинии электропередачи с подключением котводящимсиловымпроводам, по которым ток поступает к потребителю;-индикаторное устройство, устанавливаемоев любом удобном для потребителя месте и выполняющеефункции индикации показаний.В качестве индикаторного устройства используется модуль отображения информации

Счетчики в корпусах W1,W2,W3,W6, W6b, W9, D1,D4, D5имеют ЖК-дисплей для просмотра измеряемой информации.

Счетчики по отдельному заказумогут поставляться с прозрачной клеммной крышкой.

Счетчики удовлетворяют требованиям ГОСТ31818.11, ГОСТ31819.21, ГОСТ31819.23.

Счетчик зарегистрирован в Государственном реестре средств измерений под No61891-15.

Счетчик имеет свидетельство об утверждении типа средств измерений RU.C.34.004.ANo60102, выдано Федеральным агентством по техническому регулиро-ванию и метрологии.

Счетчик соответствует требованиям технического регламента Таможенного союза. Регистрационный номер декларации о соответствии ТСNRUД-RU.АВ24.B.01227.

Счетчик соответствует требованиям технических условий РИТМ.411152.010ТУ

Счетчики подключаются к однофазной двухпроводной сети переменного тока ипредназначены для наружной установкив корпусах SP1, SP2 и SP3 с рабочими условиями применения:

-температура окружающеговоздуха от минус 40 до плюс 70*С*;

-относительная влажность окружающего воздуха до 98%при температуре 350С;

-атмосферное давление от 70 до 106,7кПа(от 537 до 800 ммрт.ст);

-диапазон напряжений от 0,75Uномдо 1,2Uном;

-частота измерительной сети (50*7,5)Гц;

-форма кривой напряжения и тока измерительной сети синусоидальная с коэф-фициентом несинусоидальности не более 12%.

Примечание: метрологические характеристики счетчика сохраняются при снижении температуры окружающего воздуха до минус 40 С, при этом возможно временное ухудшение или пропадание индикации на дисплее счетчика с последующим самовосстановлением при повышении температуры до минус 30*С.

Схемы подключения

Схема включения счетчиков МИРТЕК-12-РУ-W1, МИРТЕК-12-РУ-W2, МИРТЕК-12-РУ-W6,МИРТЕК-12-РУ-W6b, МИРТЕК-12-РУ-W9

 1

Схема включения счетчиков МИРТЕК-12-РУ-W2-xx-Q1

2

Схема включения счетчиков МИРТЕК-12-РУ-W2-xx-RS485-RS485-xx

3

Схема включения счетчиков МИРТЕК-12-РУ-W2-xx-RS485

4

Схема включения счетчиков МИРТЕК-12-РУ-W2-xx-RS485-Q1

5

Схема включения счетчиков МИРТЕК-12-РУ-D1, МИРТЕК-12-РУ-D4

6

Схема включения счетчиков МИРТЕК-12-РУ-D1-xxxx-RS485, МИРТЕК-12-РУ-D4-xxxx-RS485

7

Схема включения счетчиков МИРТЕК-12-РУ-W3-A1R1-230-5-60A-S-RS485-xx-KLMOQ2V3

8

Схема включения счетчиков МИРТЕК-12-РУ-W3-A1R1-230-5-60A-S-RS485-xx-LMOQ2V3

9

Схема включения счетчиков МИРТЕК-12-РУ-SP1, МИРТЕК-12-РУ-SP3

10
