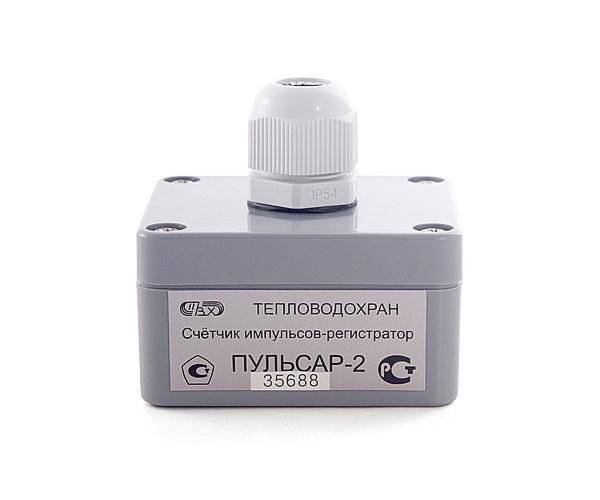

Пульсар 2М

Пульсар 2М

ООО НПП "ТЕПЛОВОДОХРАН"

Учет потребления холодной и горячей воды, газа, электроэнергии совместно со счетчиками воды, газа, электроэнергии, имеющими импульсный (телеметрический) выход, дистанционный мониторинг потребления энергоресурсов

На этом сайте вы можете удалённо опрашивать счётчики, используя Пульсар 2М
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

RS-485

Приемущества

  • Сделано в России
  • Автономное питание от встроенной литиевой батареи
  • Энергонезависимый архив
  • Открытый протокол обмена
  • Выходные интерфейсы: RS485
  • Адаптированы для работ в составе автоматизированной системы учета «Пульсар»
  • Возможность регистрации давления и передачи данных по GPRS от встроенной литиевой батареи
  • Возможность исполнения для затапливаемых помещений IP68
  • Считывание данных с приборов учета без доступа в дом, квартиру
  • Гарантийный срок прибора 6 лет

Назначение и характеристика

Регистратор импульсов 2-канальный используется в процессе технологического учета потребления энергоресурсов. Функционирует в качестве вторичного преобразователя в системе АСКУЭ «Пульсар».

Прибор способен поддерживать до 2-х чисто импульсных линий измерения. В виде преобразователей первичного типа использует приборы учета воды, газа, оборудованные импульсным интерфейсом.

Потребляемое количество энергоресурсов счетчик регистратор импульсов Пульсар 2 обрабатывает нарастающим результатом по всем направлениям, фиксируя дату и время, а также продолжительность работы прибора. Оборудованный собственной энергонезависимой памятью, он способен сохранять все зафиксированные параметры потребляемых ресурсов. В дальнейшем такие данные могут быть считаны посредством протокола RS485.

Устройство регистратора Пульсар 2-канальный.

По сути, это микропроцессорное устройство, в пластиковом корпусе.

Вариант крепления счетчика импульсов регистратор Пульсар на стене. Первичные преобразователи и интерфейсные соединения подключаются посредством винтовых клемников, которые располагаются внутри корпуса, через специальный, полностью герметизированный кабельный ввод. Фиксация данных и конфигурация прибора осуществляется с помощью персонального компьютера. Обмен данных с прибором происходит дистанционно по открытому протоколу. Подключение к ПК обеспечивает преобразователь RS485/USB.

Счетчик импульсов 2-канальный передает на компьютер:

  • свой сетевой адрес;
  • показатели счетчиков импульсов отдельно;
  • данные о функционировании программного фильтра импульсов;
  • сохраненные архивы с почасовыми, посуточными и помесячными данными со счетчиков;
  • данные об импульсе с каждого отдельного канала.

Конфигурация устройства состоит в определении даты, времени и настройки программного оборудования.

Технические характеристики

Технические данные
Число входных каналов 2
Тип импульсных датчиков герконовый, транзисторный, активный (потенциальный)
Минимальная длительность импульса, мс 10
Частота импульсов, Гц, не более 50 (по требованию заказчика - до 2000)
Температура окружающей среды, °С от -10 до +50 (по отдельному заказу от -40 до +70)
Степень защиты корпуса IP54
Глубина архива 1080 часов, 180 суток, 24 месяца
Точность хода внутренних часов, секунд/сутки 5
Габаритные размеры, мм 65х60х60
Обмен информацией c внешними устройствами интерфейс RS 485
Период работы (учет импульсов) от встроенного элемента питания, лет не менее 10
Напряжение внешнего питания, необходимое для передачи данных 7-25В
SMS-оповещение в случае отключения нет
Межповерочный интервал, лет 6

Ключевые характеристики

  • Регистратор Пульсар 2-канальный питается от батареи, обеспечивает постоянство работы учета времени и подсчета импульсов.
  • Срок работы батареи 6 лет.
  • Тип датчика: герконовый, транзисторный, либо активный.
  • Продолжительность импульса — 0,25 мс.
  • Мощность сигналов при работе со счетчиками с активным выходом не превышает 3 В. Пассивный выход поддерживает сигналы большего напряжения.

Использоваться регистратор Пульсар 2-канальный может при рабочей температуре от —10 до +50°С.

Размеры устройства — 65 × 60 × 60 мм.

Уровень защищенности корпуса — IP68.

Масса — 200 грамм.

Документация

РЭ ПУЛЬСАР 2-кан.
