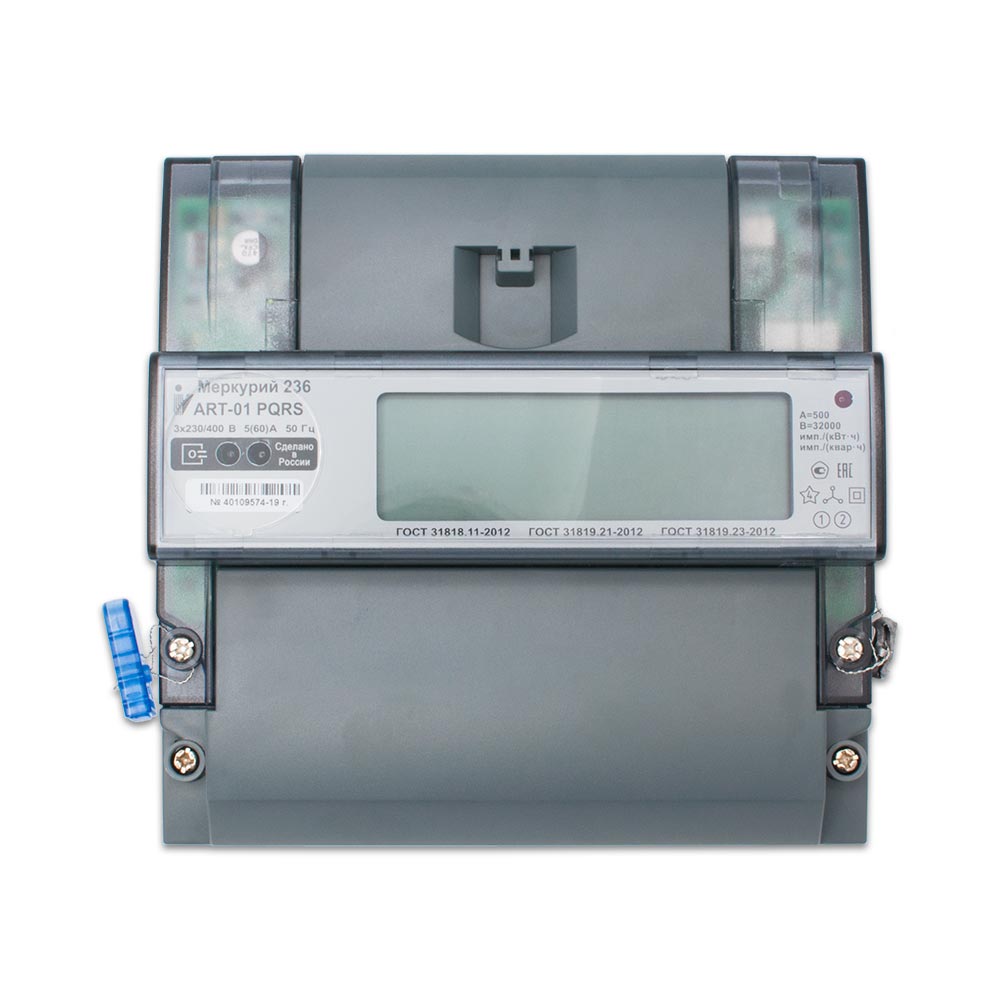

Меркурий 236

Меркурий 236

ООО «Инкотекс-СК»

Счетчик для коммерческого учета активной и реактивной электроэнергии в трехфазных цепях переменного тока и работает как автономно, так и в составе АСКУЭ.

На этом сайте вы можете удалённо получать данные со счётчика Меркурий 236
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC-1 / Ethernet / RS-485

Счетчик измеряет и хранит в памяти измеренные значения

  • Активной энергии, реактивной индуктивной и реактивной емкостной энергии нарастающим итогом, в том числе по 4-м тарифам
  • Активной и реактивной энергии на начало каждого из 12-и предыдущих месяцев по каждому из тарифов и по сумме
  • Суточных срезов активной энергии в течении 6 месяцев
  • Месячных срезов активной энергии в течении 4 лет
  • Мгновенные значения активной и реактивной мощности, фазного тока, напряжения и их максимумы, частоту сети
  • Профиль мощности нагрузки в виде массива мощностей активной энергии усреднённых на 30 минутных интервалах за 5 месяцев



Счетчик сохраняет в журнале событий дату и время

  • Включения и выключения счётчика
  • Вскрытия и закрытия прибора (при наличии электронной пломбы)



Журнал показателей качества электроэнергии фиксирует

  • время выхода\возврата напряжения за НДЗ и ПДЗ
  • время выхода\возврата частоты за НДЗ и ПДЗ



Контроль нагрузки

Контроль нагрузки осуществляется посредством установки лимитов активной мощности и энергии и отключение нагрузки при превышении лимитов или по команде диспетчера.



Технические характеристики

Марка прибора учета Меркурий 236
Класс точности (актив./реактив.):
- для ART-01 1,0 / 2,0
- для ART-02 1,0 / 2,0
- для ART-03 0,5S / 1,0
Номинальное напряжение, В 3*230/400
Номинальный (максимальный) ток, А:
- для ART-01 5(60)
- для ART-02 5(100)
- для ART-03 5(10)
Перегрузки по току, А:
- для ART-01 0,020
- для ART-02 0,020
- для ART-03 0,005
Активная / полная потребляемая мощность каждой параллельной цепью счетчика, Вт/В*А не более:
- для счётчиков с внешним питанием 1,0 / 9,0
- для счётчиков с внутренним питанием 1,0 / 9,0
- для счётчиков с индексом "L" 1,5 / 24
Полная мощность, потребляемая цепью тока не более, В*А 0,1
Количество тарифов до 4-х
Количество незавимых тарифных сезонов (месяцев) 12
Точность хода часов при t=20± 5 °C, с/сутки ± 0,5
Глубина хранения 30-мин срезов энергии, суток 170
Глубина хранения суточных срезов энергии, суток 120
Глубина хранения месячных срезов энергии, месяцев 36
Количество гальванически развязанных импульсных выходов 1
Передаточное число основного/поверочного выхода, имп/кВт, имп/кВар:
- для ART-01 500/32000
- для ART-02 250/16000
- для ART-03 1000/160000
Сохранность данных при перерывах питания, лет:
- постоянной информации 40
- оперативной информации 10
Защита информации два уровня доступа и аппаратная защита памяти метрологических коэффициентов
Скорость обмена, бит/с: 300 - 115200
Самодиагностика счётчика есть
Степень защиты корпуса IP51
Диапазон температур, °С от - 45 до +70
Межповерочный интервал, лет 16
Масса,кг не более 0,9
Габариты (длина, ширина, высота), мм 158*154*72
Средняя наработка на отказ, ч 220000
Срок службы не менее, лет 30
Гарантия производителя, лет 3



Схема подключения

Схема непосредственного включения электросчетчиков Меркурий 236:

Mercury236 1

Схема подключения электросчетчиков Меркурий 236 с помощью 3 трансформаторов:

Mercury236 2

Схема подключения электросчетчиков Меркурий 236 с томощью 2 трансформаторов:

Mercury236 3

Меркурий 236 к IRZ ATM21A:

 236 Art 0х   модем Irz Atm 21А
