Миртек-32-РУ

Миртек-32-РУ

ООО «МИРТЕК»

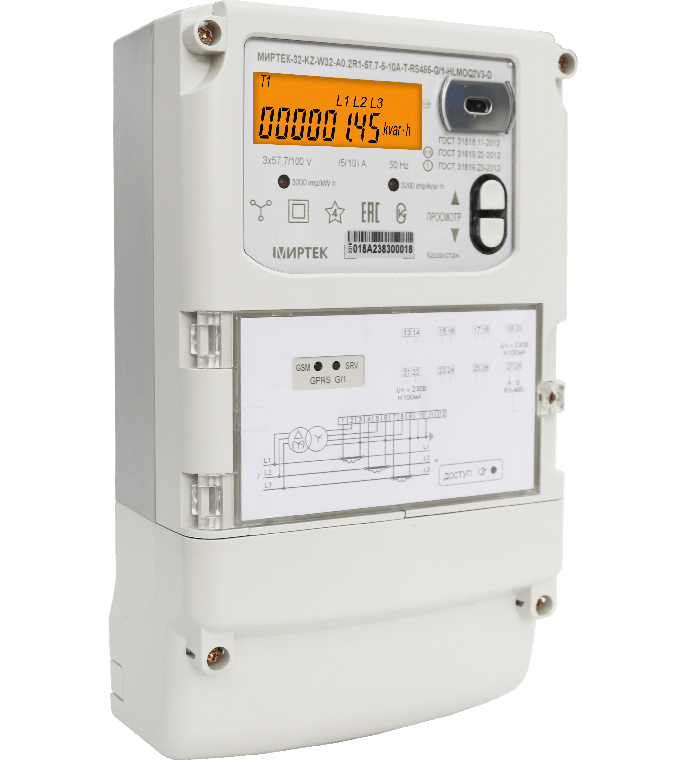

Счетчики Миртек-32-РУ являются счетчиками непосредственного или трансформаторного
включения и предназначены для многотарифного (до четырех тарифов) учета электри-
ческой энергии в трехфазных четырехпроводных цепях переменного тока.

На этом сайте вы можете удалённо получать данные со счётчика Миртек-32-РУ
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / Zigbee / RS-485

Назначение и область применения

Счётчик является трехфазным, универсальным. Трансформаторного или непосредственного включения.

Предназначен для измерения активной и реактивной электрической энергии суммарно и по каждой фазе отдельно, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.

Счётчик имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS-485, радиоинтерфейсы 433 МГц или 2400 МГц, GSM/GPRS модемы. Рекомендован для установки в местах для произведения балансовых расчётов.

Счетчики в корпусах D31, D33, D34, D35, W31, W32, W33, SP31 могут применятся для непосредственного подключения. Счетчики в корпусах D33, D35,
W31, W32, W33 могут применятся для полукосвенного и косвенного подключения. Конструктивно счетчик в корпусе SP31 состоит из двух частей:

  • измерительной (измерительный блок), выполняющей все функции многотарифного счетчика. Эта часть устанавливается на опоре линии электропередачи с подключением к отводящим силовым проводам, по которым ток поступает к потребителю;
  • индикаторное устройство, устанавливаемое в любом удобном для потребителя месте и выполняющее функции индикации показаний. В качестве индикаторного устройства используется модуль отображения информации.

Счетчики в корпусах W31, W32, W33, D31, D33, D34, D35 имеют ЖК-дисплей для просмотра измеряемой информации.
Счетчики по отдельному заказу могут поставляться с прозрачной клеммной крышкой.

Счетчики подключаются к трехфазной четырехпроводной сети переменного тока и предназначены для наружной установки в корпусе SP31 с рабочими условиями применения:

  • температура окружающего воздуха от минус 40 до плюс 70*С;
  • относительная влажность окружающего воздуха до 98% при температуре 35*С;
  • атмосферное давление от 70 до 106,7 кПа (от 537 до 800 мм рт.ст.);
  • диапазон напряжений от 0,75Uном до 1,2 Uном;
  • частота измерительной сети (502,5) Гц или (603) Гц;
  • форма кривой напряжения и тока измерительной сети – синусоидальная с коэффициентом несинусоидальности не более 12%.

Примечание: метрологические характеристики счетчика сохраняются при снижении температуры окружающего воздуха до минус 40 *С, при этом возможно временное ухудшение или пропадание индикации на дисплее счетчика с последующим самовосстановлением при повышении температуры до минус 30*С.
Счетчики в корпусах W31, W32, W33, D31, D33, D34, D35 устанавливаются в местах, имеющих дополнительную защиту от влияния окружающей среды (помещения, стойки) с вышеуказанными рабочими условиями применения.

Счетчики по отдельному заказу, предназначенные для косвенного подключения, могут подключаться к трехфазной трехпроводной сети переменного тока с рабочими условиями применения.

Счетчики по отдельному заказу в корпусе SP31 могут быть изготовлены с рабочими условиями применения при температуре окружающего воздуха от минус 50 до плюс 70*С. Требования к температурному диапазону должны быть согласованы между заказчиком и производителем.

Технические характеристики

Класс точности по ГОСТ 31819.21-2012

1

Класс точности по ГОСТ 31819.22-2012

1

Номинальное напряжение

220 В или 230 В

Диапазон напряжений питания

от 0,75 Uном до 1,2 Uном

Частота измерительной сети

(50±7,5) Гц

Базовый (номинальный) ток

5 А, или 10 А

Максимальная сила тока

100 А

Диапазон значений постоянной счётчика по активной электрической энергии

от 800 имп/(кВт·ч)

Диапазон значений постоянной счётчика по реактивной электрической энергии

от 800 имп/(квар·ч)

Стартовый ток

• 12,5 мА для счётчиков непосредственного включения с базовым током 5А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012
• 25 мА для счётчиков непосредственного включения с базовым током 10А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012

Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает

10 В·А (2 Вт)

Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает

0,3 В·А

Диапазон рабочих температур

от -40 до +70 °С

Межповерочный интервал

16 лет

Срок службы счётчика, не менее

30 лет

Средняя наработка на отказ, не менее

200 000 ч

Схемы подключения

Схема включения счетчиков в корпусах W31 и D33 непосредственного включения на измерительных элементах шунтах:
.jpg

Схема включения счетчиков в корпусах W31 и D33 непосредственного включения на измерительных элементах трансформаторах тока:

.jpg

Схема включения счетчиков в корпусах W31 и D33 через три трансформатора тока:

.jpg

Схема включения счетчиков в корпусах W31 и D33 через три трансформатора напряжения и три трансформатора тока:

.jpg

Схема включения счетчиков в корпусах W31 через три трансформатора напряжения и два трансформатора тока:

.jpg

Схема включения сигнальных цепей счетчиков в корпусах W31 и D33 с двумя дискретными выходами:

.jpg

Схема включения сигнальных цепей счетчиков в корпусах W31 и D33 со встроенным модулем интерфейса RS485 с двумя дискретными выходами:

.jpg

Схема включения счетчиков в корпусах W32 непосредственного включения на измерительных элементах трансформаторах тока:

.jpg

Схема включения счетчиков в корпусах W32 через три трансформатора тока:

.jpg

Схема включения счетчиков в корпусах W32 через три трансформатора напряжения и три трансформатора тока:

.jpg

Схема включения счетчиков в корпусах W32 через три трансформатора напряжения и два трансформатора тока:

.jpg

Схема включения счетчиков в корпусах W32 через два трансформатора напряжения и два трансформатора тока:

.jpg

Схема включения сигнальных цепей счетчиков в корпусах W32 с двумя дискретными выходами:

.jpg

Схема включения сигнальных цепей счетчиков в корпусах W32 2 с двумя дискретными выходами и резервным источником питания:

.jpg

Схема включения сигнальных цепей счетчиков в корпусах W32 с тремя дискретными выходами:

.jpg

Схема включения сигнальных цепей счетчиков в корпусах W32 с тремя дискретными выходами и резервным источником питания:

.jpg

Схема включения сигнальных цепей счетчиков в корпусах W32 с четырьмя дискретными выходами и четырьмя дискретными входами:

.jpg

Схема включения счетчиков в корпусах SP31 непосредственного включения:

.jpg
