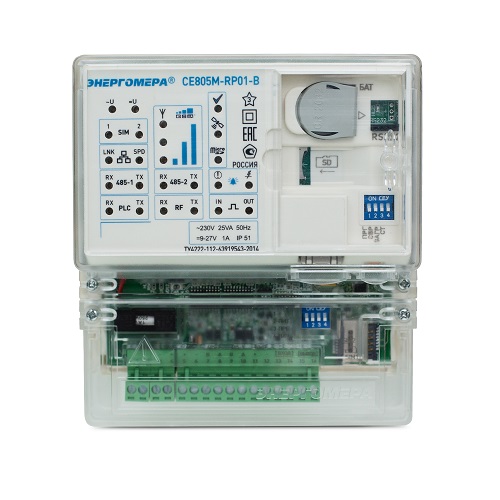

СЕ805M (B,E)

СЕ805M (B,E)

АО «Электротехнические заводы «Энергомера»

Устройства сбора и передачи данных СЕ805М конструктивных исполнений «В», «Е» предназначены для измерения и многотарифного учета электрической энергии, мощности, для учета других энергоресурсов, обработки, хранения и передачи полученной информации на верхний уровень систем АСКУЭ, а также для управления и контроля состояния объекта автоматизации.

На этом сайте вы можете удалённо опрашивать счётчики, используя СЕ805M (B,E)
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Назначение

УСПД предназначено для измерения и многотарифного учета электрической энергии, мощности, для учета других энергоресурсов, обработки, хранения и передачи полученной информации на верхний уровень систем АСКУЭ, а также для управления и контроля состояния объекта автоматизации.

Область применения УСПД:

Энергообъекты розничного рынка электроэнергии, учет энергоресурсов
в жилищно-коммунальном хозяйстве. УСПД устанавливается на подстанциях, в распределительных щитах
промышленных предприятий, жилых и офисных зданий.

Основными функциями УСПД являются:

  1. автоматический сбор показаний приборов учета о приращениях электроэнергии с заданной дискретностью учета (для оптового рынка – 30 мин, для розничного рынка – 60 минут) не реже одного раза в сутки;
  2. автоматический поиск приборов учета и включение их в схему опроса;
  3. накопление собранной информации в энергонезависимой памяти и передача собранной информациит по запросу на верхний уровень информационно-измерительной системы;
  4. измерение текущего времени;
  5. контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
  6. управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
  7. управление нагрузкой счетчиков с цифровым интерфейсом;
  8. обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы;
  9. снятие показаний со всех контролируемых ИИК на единый момент времени;
  10. передача данных в различные комплексы программно-технических средств для дальнейшей обработкии и хранения.

Характеристики надежности:

    • Средний срок службы – не менее 30 лет.
    • Средняя наработка на отказ – не менее 146860 часов.
    • Межповерочный интервал — 10 лет

Технические характеристики:

Показатели Величины
Номинальное значение напряжения источника основного питания переменного тока частотой 50 Гц, В 230
Рабочий диапазон питающего напряжения основного питания, В 90 - 264
Максимальная потребляемая мощность от основного источника питания, ВА 25
Диапазон рабочих температур, °С от - 40 до + 65
Рабочий диапазон питающего напряжения резервного питания, В 9 - 27
Срок службы сменного источника питания, лет 8
Количество держателей SIM-карт для GSM/GPRS/3G до 2 (в зависимости от модификации)
Интерфейсы для сбора данных со счетчиков 2хRS-485, радиоканал 433 МГц, канал PLC. (в зависимости от модификации)
Интерфейсы для чтения собранных (изме-ренных) УСПД данных, а также для конфигурирования УСПД USB-device, GSM/GPRS/3G, Ethernet, RS485 (в зависимости от модификации)
Интерфейсы для подключения носителей данных микро-SD
Типы СЦИ, для которых обеспечивается сбор данных все счетчики с цифровым интерфейсом производства АО «Энергомера», работающим по протоколам ГОСТ Р МЭК 61107, СЕ АО «Энергомера» (открытый протокол, доступен на данном сайте), DLMS / СПОДЭС (CE208, CE308)), и другим открытым протоколам
Максимальное число каналов учета до 4000 (в зависимости от модификации)
Число входных дискретных каналов 1
Число выходных дискретных каналов до 1 (в зависимости от модификации)
Приемник сигналов точного времени позиционирования Встроенный GPS/GLONASS (в зависимости от модификации)
Предел допускаемой абсолютной погрешности при измерении текущего времени (системного времени) в нормальных условиях применения ±3 с в сутки
Время установления рабочего режима не более 1,5 минут.
Степень защиты корпуса УСПД по ГОСТ 14254 IP51
Тип крепления корпуса Конструкция УСПД обеспечивает возможность установки на монтажную направляющую ТН 35-7,5 или настенного монтажа и одностороннего обслуживания.
Габаритные размеры (ДхШхВ), мм 158 х 141,5 х 79,5
