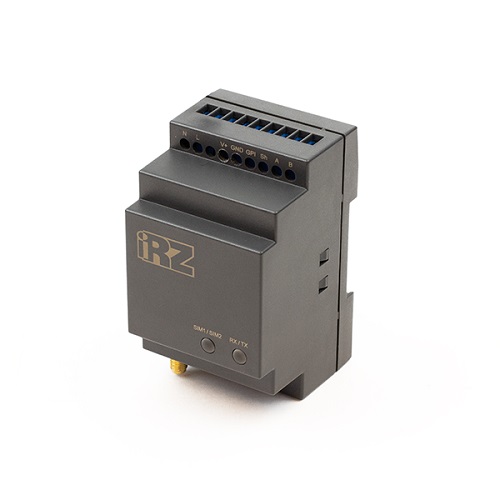

iRZ TG21.A/B

iRZ TG21.A/B

IRZ Электроника

Двухдиапазонные (900/1800 МГц) GSM/GPRS-модемы iRZ TG21.А/iRZ TG21.B предназначены для приема и передачи данных по сетям сотовой связи.

На этом сайте вы можете удалённо опрашивать счётчики, используя iRZ TG21.A/B
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / RS-232 / RS-485

Назначение

GSM/GPRS-модемы iRZ TG21.А и iRZ TG21.B — конструктивно законченные устройства, предназна-ченные для приема и передачи данных по сетям сотовой связи.

Различия между моделями: iRZ TG21.А – модем без встроенного блока питания ~220 В; iRZ TG21.B – модем со встроенным блоком питания ~220 В.

Модемы ориентированы на использование в системах автоматизированного сбора данных с прибо-ров учета энергоресурсов, системах вендинговой торговли, платёжных терминалах и других системах, требующих беспроводной передачи данных.

Широкий диапазон рабочих температур, компактный пластиковый корпус с креплением на DIN-рейку и наличие двух последовательных интерфейсов (RS232 и RS485), двух слотов для SIM-карт, входа общего назначения GPI (сухой контакт) и силового управляемого выхода общего назначения GPO позволяют использовать модемы в разнообразных промышленных приложениях. Модемы iRZ TG21.А/iRZ TG21.B ориентированы на использование в системах автоматизированного сбора данных с приборов учета энергоресурсов, системах вендинговой торговли, платёжных терминалах и других системах, требующих беспроводной передачи данных

Модемы поддерживают все основные коммуникационные функции: передачу данных по технологиям GPRS и CSD, приём и передачу факсов и SMS-сообщений.

Модемы управляются стандартными АТ-командами. Подробная информация о поддерживаемых АТ-командах представлена в документе «Справочник АТ-команд».
В модемах предусмотрено для типа сторожевых таймеров WDT: настраиваемый и ненастраиваемый.

Для отслеживания статуса соединения и передачи данных модемы оборудованы светодиодными индикаторами.

Модемы поддерживают язык программирования Python. С помощью Python-скриптов можно автома-тизировать работу с AT-командами, SMS, CSD, входами/выходами GPIO или настроить работу в GPRS-режиме в соответствии со своими потребностями.

Технические характеристики

Технологии передачи данных:
  • GPRS класс 10 – до 85.6 кбит/сек
  • CSD до 9600 бит/сек
  • USSD
  • SMS
Характеристики аппаратной части:
  • GSM-модуль – Telit GL868-DUAL
  • Количество SIM-карт – 2
  • Число последовательных интерфейсов — 2 (RS232 и RS485)
  • Варианты питания модема — ~220В или 12В
Разъёмы и интерфейсы:
  • Клеммный коннектор винтовой (интерфейс RS485, вход GPI типа “сухой контакт”, V+ - питание модема 7-40В)
  • Клеммный коннектор винтовой (питание модема ~220В/50Гц , только ревизия TG21.В)
  • Клеммный коннектор нажимной (интерфейс RS232, GPO)
  • Разъём SMA для подключения GSM-антенны
Физические характеристики:
  • Пластиковый корпус с креплением на DIN-рейку
  • Габариты не более 90х54х59 мм
  • Вес не более 130 гр
  • Диапазон рабочих температур от -40°С до +65°С
  • Диапазон температуры хранения от -50°С до +85°С
Электрические характеристики:

От внутреннего блока питания (только ревизия TG21.В):

  • Напряжение питания AC от 90 до 264 В
  • Частота напряжения питания 50/60 Гц
  • Максимальный ток, снимаемый с GPO — 300мА

От внешнего блока питания:

  • Напряжение питания DC от 7 до 40 В
    • Ток потребления не более:
      • При напряжении питания +12 В — 400мА
      • При напряжении питания +24 В — 200мА

3 состояния силового выхода GPO:

  • Коммутация напряжения питания DC
  • Выходное напряжение 7,5В
  • Высокоимпедансное состояние

Максимальный ток, снимаемый с GPO – 300мА

Диапазон рабочих частот:
  • 900/1800 МГц
Комплектация:
  • GSM/GPRS-модем iRZ TG21.А /iRZ TG21.B
  • Заводская упаковка

Интерфейсы

Клеммный коннектор винтовой

Винтовой клеммный коннектор используется для подключения коммуникационного кабеля (RS485), GPI, питания модема 7-40 В, питания модема ~220 В/50 Гц. Управление осуществляется с помощью АТ-команд.

Заводские параметры интерфейса RS485:

  • скорость – 9600 бит/с;
  • бит данных – 8;
  • четность – нет; стоп-бит – 1

Tg21

Tg21.2

Примечание. При приеме/передаче данных следует учитывать, что интерфейс RS485 полудуп-лексный. При включенном эхо подаваемые на модем данные будут возвращаться, что может приве-сти к коллизии. Чтобы избежать этого, рекомендуется отключить эхо AT-командой ATE0.

Клеммный коннектор нажимной

Нажимной клеммный коннектор используется для подключения коммуникационного кабеля интер-фейса RS232, GPO.

Заводские параметры интерфейса RS232:

  • скорость 9600 бит/с;
  • бит данных – 8;
  • четность – нет;
  • стоп-бит – 1.

Заводские параметры интерфейса GPO: высокоимпедансное состояние (может отличаться в моде-мах с предустановленным Python-скриптом).

Tg21.3

Tg21.4

Внимание! Максимальный ток, снимаемый с GPO, не должен превышать 300 мА.
