Назначение

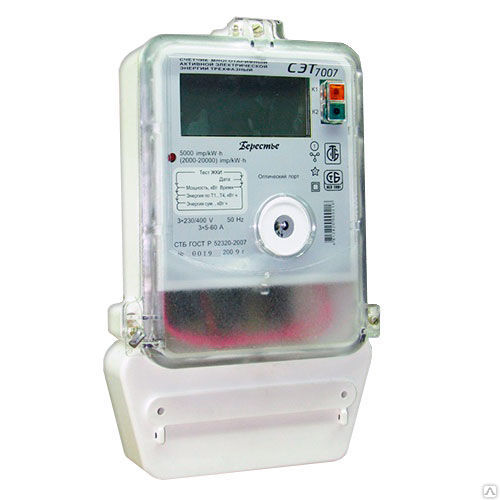

Счетчик статический активной электрической энергии переменного тока трехфазныей
многотарифный СЭТ7007 трансформаторного и непосредственного включения предназначен
для измерения и учета активной энергии в одном направлении в трехфазных
четырехпроводных сетях переменного тока номинальной частоты 50 Гц в народном хозяйстве в
многотарифном режиме и передачи информации о расходуемой электроэнергии при
использовании в автоматизированных системах контроля и учета электроэнергии.

Технические характеристики

Класс точности для счетчика непосредственного включения …………....1,0
Класс точности для счетчика трансформаторного включения……………0,5S
Номинальный ток, А ………………………………………………………...3х5
Максимальный ток для счетчика непосредственного включения, А ……3х60 (100)
Максимальный ток для счетчика трансформаторного включения, А …...3х7,5
Номинальное напряжение, В ………………………………………………3х230/400
Номинальная частота, Гц ……………………………………………………50
Диапазон рабочих напряжений сети, В …………………………………….от 115 до 345
Диапазон рабочих температур, С ………………………………………….от минус 40
до плюс 60
Потребляемая мощность, не более
в цепи напряжения: - полная, В·А …………………………………..1,5
- активная, Вт………………………………......1,5
в цепи тока: - полная, В·А ………………………………......0,2
для счетчика с PLC – коммуникатором, не более
в цепи напряжения: - полная, В·А……………………………………6,5
- активная, Вт……………………………….......3,5
в цепи тока: - полная, В·А ……………………………….......0,2
Стартовый ток для счетчика непосредственного включения, мА………. 10
Стартовый ток для счетчика трансформаторного включения, мА……….5
Передаточное число, имп/ кВт·ч …………………………………………….5 000
Оптопорт, скорость обмена, бит·с……………………………………………9600
Порт RS 485 двухпроводной, скорость обмена, бит·с………………………2400-38400
PLC-коммуникатор, скорость обмена, бит·с…………………………………200-800
Самоход ……………………………………………………………………….отсутствует
Единица младшего разряда, кВт·ч, не менее ……………………………….1 · 10 –3
Единица старшего разряда, кВт·ч, не более ………………………………..1 · 10 7
Суточный ход часов в нормальных условиях, не более, с ………………….± 1
Срок службы, лет, не менее …………………………………………………..30
Межповерочный интервал, лет ……………………………………………….8
Гарантийный срок эксплуатации, год ………………………………………..3
Габаритные размеры, мм:
ширина ……………………………………………………………………175
длина ………………………………………………………………………295
длина для счетчика с током нагрузки 3х5 – 100 А……………………..305
высота ……………………………………………………………………..75
Установочные размеры, мм
длина……………………………………………………………………….214
ширина……………………………………………………………………..155
Масса, кг, не более ……………………………………………………………….1,5

Описание

Счетчик фиксирует активную энергию по модулю (показание счетного механизма для счетчика при нормальном чередовании фаз при обратном включении токовых цепей возрастает).
Счетчик, имеющий в обозначении символ «L», формирует сигнал о превышении порога мощности. Величина порога задается программно. Сигнал отключается оператором программно, или оператором с помощью комбинации набора кнопок, расположенных на кожухе счетчика. Включение сигнала подтверждается включением символа «лимит нагрузки» ЖКИ и записью времени в журнале событий.
Счетчик, имеющий в обозначении символ «Р», обеспечивает обмен данными с компьютером через PLC-коммуникатор.

Счетчик обеспечивает хранение:

• количества потребленной электроэнергии на начало текущего и 5 предыдущих лет;
• количества потребленной электроэнергии с нарастающим итогом на начало текущего и 23 предыдущих месяцев раздельно по четырем тарифам и их сумму;
• количества потребленной электроэнергии с нарастающим итогом на начало текущих и 95 предыдущих суток раздельно по четырем тарифам и их сумму;
• максимумов получасовой мощности за текущий и 23 предыдущих месяцев раздельно по четырем тарифам и общего за месяц;
• максимумов получасовой мощности за текущие и 95 предыдущих суток раздельно по четырем тарифам и общего за сутки;
• профилей нагрузки энергии на глубину хранения 95 суток плюс текущие сутки;
• времени, даты и признака 192 последних событий.

Счетчик обеспечивает задание:

• текущего времени и даты;
• до 4 тарифов;
• до 48 тарифных зон в сутках, с дискретностью 30 мин;
• до 15 суточных профилей;
• до 8 профилей недели;
• карты параметризации;
• параметров перехода на "летнее/зимнее" время;
• пароля счетчика (два уровня доступа);
• параметров автоматической индикации на ЖКИ;
• сетевого адреса;
• скорости обмена по интерфейсу.

Последовательность операций при параметризации счетчика описана в документе «Программа параметризации приборов учета. Руководство пользователя»

Схема подключения

Схема подключения счетчика непосредственного включения:

Схема подключения счетчика трансформаторного включения:
