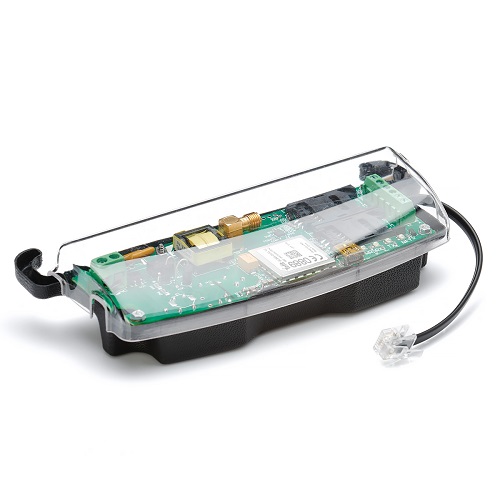

TELEOFIS WRX400-R2

TELEOFIS WRX400-R2

АО "Телеофис"

WRX 400-R2 – многофункциональный промышленный терминал для передачи данных по технологиям GPRS и CSD.

На этом сайте вы можете удалённо опрашивать счётчики, используя TELEOFIS WRX400-R2
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / RS-232 / RS-485

WRX 400-R2 – многофункциональный промышленный терминал для передачи данных по технологиям GPRS и CSD. Прибор спроектирован для установки внутрь популярных электросчётчиков “Альфа А1140” и “Альфа А1700” производства ООО «Эльстер Метроника». Имеет два интерфейса связи: RS-232 и RS-485. Надёжный инструмент для дистанционного снятия показаний с приборов учета, контроллеров, устройств сбора и передачи данных.

GPRS-соединение, в отличие от режима CSD, обеспечивает высокую скорость передачи и непрерывный мониторинг процессов, так как абонент постоянно подключён к сети. Оплата за подключение начисляется не за время соединения, а только за объем передаваемой информации, что значительно снижает расходы на услуги связи. Дополнительно терминал поддерживает резервное соединение по CSD.

Встроенный процессор обеспечивает передачу данных в «прозрачном» режиме через GPRS-канал по протоколу TCP/IP. Питание осуществляется от источника переменного тока напряжением 85-265 В через двухконтактный винтовой разъём. Вход питания защищен самовосстанавливающимся предохранителем.

Основные функции и возможности терминала:

  • Передача данных в "прозрачном" режиме по каналам GPRS и CSD.
  • Два режима работы в GPRS-сети: TCP-клиент и TCP-сервер.
  • Резервирование канала связи с помощью второй SIM-карты.
  • Локальная и дистанционная настройка терминалов с помощью программы конфигурации WRX Configuration Tool. Для локальной настройки WRX400-R2 подключается к ПК через USB-порт. Удаленная настройка может осуществляться по трём каналам: GPRS (служебный), CSD и по SMS.
  • Основной и служебный каналы GPRS могут быть настроены на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможности получить внешний IP-адрес и работающими в режиме TCP-клиент.
  • Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП".

Питание осуществляется от источника переменного тока напряжением 85-265В.

В комплекте поставляется провод с разъёмом 6P4C для подключения терминала к счётчику.

Технические характеристики

Поддерживаемые стандарты связи CSD, GPRS, SMS
Тип модуля GSM Telit GL865-DUAL V3.1
Количество SIM-карт х2
Вход типа «АЦП» (настраиваемый как «сухой контакт») х1
Тип основного интерфейса RS-232 и RS-485
Скорость передачи данных по RS-232/RS-485/USB 1200-115200 бит/сек
Диапазоны частот GSM: 900/1800МГц
Напряжение питания переменное 85..265В AC
Габаритные размеры 162 x 70 x 35 мм
Диапазон рабочих температур -40...+65°C
Гарантия 4 года

Дополнительные характеристики

Terminal Gprs Wrx 400 R2 V.4.2 2

Описание контактов внешних разъёмов

Terminal Gprs Wrx 400 R2 V.4.2 2
