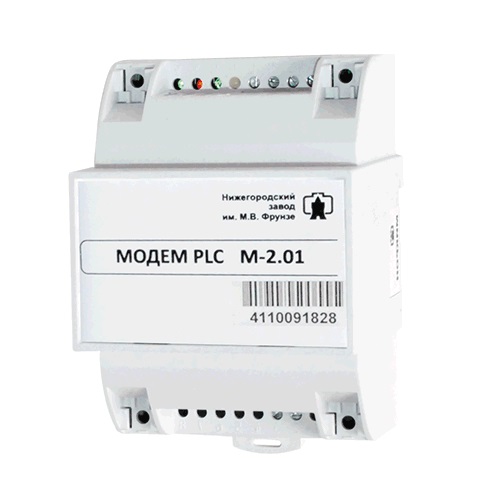

PLC-модем M-2.01

PLC-модем M-2.01

АО «ННПО им. М.В. Фрунзе»

Устройства предназначены для передачи данных по силовой сети 230В в автоматизированной информационно-измерительной системе контроля и учета электроэнергии (АИИСКУЭ).

На этом сайте вы можете удалённо опрашивать счётчики, используя PLC-модем M-2.01
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

PLC / RS-485

Назначение модема

Модем предназначен для передачи сигналов по низковольтным электрическим сетям общего назначения и электрическим сетям потребителей электроэнергии, а по своим техническим характеристикам (уровни  сигналов, полосы частот и нормы электромагнитных помех) соответствует требованиям ГОСТ 30804.3.8-2002 (IEC  61000-3-8:1997) и европейскому стандарту CENELEC A.

Модем предназначен для сопряжения низковольтных электрических сетей передачи данных с локальной сетью объекта стандарта RS-485 для целей осуществления удаленного доступа к счетчикам электроэнергии, контроллерам или другим средствам измерения и управления, расположенным на объекте и объединенным в локальную сеть.

Модем может использоваться как сетевое каналообразующее устройство в составе распределенных автоматизированных систем контроля и учета электроэнергии (АСКУЭ) с поддержкой стека протоколов Y-NET фирмы Yitran.

Функциональные возможности

  • Обмен данными между управляющей программой и счетчиками электроэнергии.
  • Ретрансляция данных.
  • Поддерживают трехуровневый стек протоколов Y-net с автоматической адресацией и адаптивной маршрутизацией.
  • Вариант корпусного PLC -модема M-2.01 предназначен для установки на  DIN-рейку (тип TH35 ГОСТ Р МЭК 60715-2003).

Технические характеристики

Plc3

Назначение элементов индикации

Plc4

Схемы подключения

Схема подключения модема М-2.01 при конфигурировании и в режиме базовой станции.

Plc5

Схема подключения М-2.01 в режиме базовой станции к компьютеру и к трехфазной электрической сети.

Plc6

Схема подключения счетчиков к модему М-2.01 в режиме удалённой станции.

Plc7]
