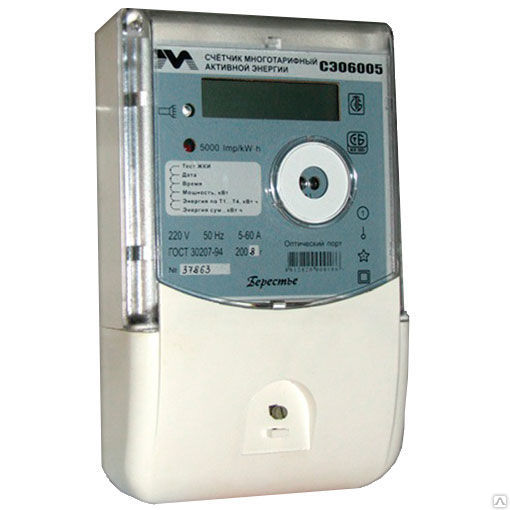

СЭО6005

СЭО6005

ОАО "Брестский Электромеханический завод"

Счетчик предназначен для измерения и учета активной энергии в однофазных сетях
переменного тока номинальной частоты 50 Гц в народном хозяйстве по одному, двум, трем или
четырем тарифам (количество и границы зон тарифов определяются нормативными
документами органов энергонадзора) и передачи информации о расходуемой электроэнергии.

На этом сайте вы можете удалённо получать данные со счётчика СЭО6005
Данный счётчик не поддерживает функции отмеченные серым
Подробнее о сборе данных
  • Текущие показания
  • Показания на начало суток
  • Показания на начало месяца
  • Профиль мощности
  • Параметры электроэнергии
  • Параметры качества электроэнергии
  • Корректировка времени
  • Управление реле

Виды связи

GSM/CSD / GPRS / PLC / Ethernet / RS-485

Корпус счетчика имеет два варианта исполнения:
Н – с увеличенными габаритами и плавающим установочным размером высоты;
С – с уменьшенными габаритами и фиксированными установочными размерами.

Технические характеристики

класс точности

- 1,0

базовый ток (Iб), А

- 5

максимальный ток (Iмакс), А

- 60

установленный рабочий диапазон  тока, А

- 0,25 – 60

расширенный рабочий диапазон тока, А

- 0,1 - 60

номинальное напряжение, В

- 220

установленный рабочий диапазон напряжения, В

- 198 – 242

расширенный рабочий диапазон напряжения, В

- 154 – 264

предельный рабочий диапазон напряжения, В

- 115 – 380

диапазон изменения частоты, Гц

- 49 – 51

стартовый ток, мА

- 10

постоянная счетчика, имп/кВт·ч

- 5000

цена одного разряда счетного механизма, кВт·ч:



младшего, не менее

- 0,001

старшего, не более

- 100000

потребляемая мощность, не более



в цепи напряжения:   - полная, В·А

- 1,5

- активная, Вт

- 0,75

в цепи тока:                - полная, В·А

- 0,05

средний срок службы, лет

- 30

масса счетчика, кг, не более

- 0,75

габаритные размеры, мм, не более



для счетчика с корпусом Н

- 240 х 136 х 62

для счетчика с корпусом С

- 215 х 122 х 62

установочные размеры, мм:



для счетчика с корпусом Н



по вертикали

- 163 + 20,0

по горизонтали

- 103 ± 1,0

для счетчика с корпусом С



по вертикали

- 146 ± 1,5

по горизонтали

- 98,5 ± 1,0

суточный ход часов в НУ, с, не более

± 1

диапазон рабочих температур,  °С

от - 30 до + 55

средняя наработка до отказа, час

- 80 000

Счетчик имеет встроенный блок питания интерфейса RS485 или PLC-коммуникатора.

Параметры

Счетчик обеспечивает хранение, задание и опрос через интерфейс RS-485 (оптический интерфейс) с помощью компьютера, преобразователя интерфейса и программного обеспечения следующих параметров:

  • текущего количества потребленной электроэнергии с нарастающим итогом раздельно по четырем тарифам и их сумму;
  • количества потребленной электроэнергии с нарастающим итогом на начало текущего и 11 предыдущих месяцев раздельно по четырем тарифам и их сумму
  • мощности, усредненной на интервале 30 мин;
  • архива максимумов получасовой мощности (60 суток + текущие показания);
  • состояния выхода управления нагрузкой;
  • времени, даты и признака 64-х последних изменений параметров счетчика.
  • текущего времени и даты;
  • до 48 тарифных зон в сутках, с дискретностью 30 мин
  • до 15 видов суточных профилей;
  • до 8 профилей недели;
  • значение ограничения по мощности;
  • пароля счетчика;
  • заводского номера счетчика;
  • параметров перехода на "летнее/зимнее" время.

Последовательность операций при параметризации счетчика описана в документе «Программа параметризации приборов учета. Руководство пользователя»

Схема подключения счетчика
