Технические особенности электросчётчика

• Интерфейсы связи – оптопорт и RS-485, поддерживающие ASCII символьный протокол.
• Энергонезависимая память
• Жидкокристаллический индикатор.
• Импульсный выход.
• Функция управления нагрузкой (сигнал).
• В качестве датчиков тока – шунт.
• Две электронные пломбы.
• Повышенная надежность от несанкционированного доступа (два уровня доступа – групповые и индивидуальные пароли; возможность фиксации даты и времени последнего отключения
• электросчетчика от сети питания, последнего включения электросчетчика).

Функциональные возможности

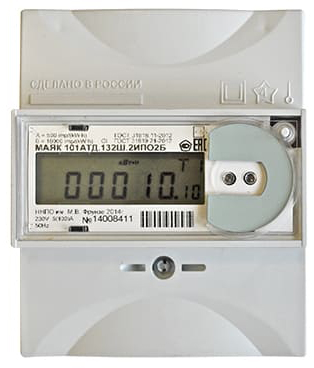

Счетчик МАЯК 101АТД имеют возможность считывания следующих параметров:

• потребленной по тарифам активной электроэнергии;
• потребленной по тарифам активной электроэнергии за каждый месяц года;
• тарифного расписания;
• текущего времени и текущей даты.

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет электроэнергии в четырех тарифных зонах. Тарификатор счетчиков использует расписание до 32 исключительных дней (праздничных и перенесенных).

Счетчики ведут следующие архивы тарифицированной учтенной электроэнергии:

• значения учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значения учтенной активной электроэнергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;
• значения учтенной активной электроэнергии каждого получаса месяца в течение двух месяцев.

Журналы

Счетчики ведут журналы событий.

В журналах событий фиксируются времена начала/окончания следующих событий:

• время включения/отключения питания (32 события);
• время открытия и закрытия канала на запись (32 события);
• время и дата до и после коррекции (32 события);
• время и дата открытия и закрытия клеммной крышки (32 события);
• время и дата открытия и закрытия крышки электросчетчика (32 события);

Профили мощности нагрузки

Счетчики ведут профиль мощности со временем интегрирования 30 минут для активной электроэнергии и максимальной активной мощности.

Импульсный выход

В счетчиках функционирует изолированный импульсный выход, который может конфигурироваться для формирования импульсов телеметрии или поверки.

Импульсный выход может дополнительно конфигурироваться для формирования:

• сигнала превышения программируемого порога мощности;
• сигнала контроля точности хода встроенных часов;
• сигнала управления нагрузкой по программируемым критериям.

Устройство индикации

В качестве счетного механизма электросчетчики имеют жидкокристаллические индикаторы (ЖКИ), осуществляющие циклическое отображение следующей информации:

• текущего значения электроэнергии по тарифам;
• суммарного значения накопленной электроэнергии по тарифам;
• даты и времени;
• текущей активной мощности (справочно);
• заданного лимита мощности;
• энергии с начала текущего получаса;
• действующего тарифа.

Счетчики имеют кнопку для управления режимами индикации.

Интерфейсы связи

Счетчики, в зависимости от модификации, имеют независимый интерфейс связи: оптический интерфейс и интерфейс RS-485, которые поддерживают ASCII символьный протокол.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой по команде оператора (три уровня доступа).

Скорость обмена по последовательному порту, 9600 бод (бит/сек).

Формат данных: 1 стартовый бит, 8 бит данных, 1 стоповый бит.

Счетчики обеспечивают регистрацию и хранение в энергонезависимой памяти:

• значения учтенной активной электроэнергии нарастающим итогом с момента изготовления по всем тарифам;
• значения учтенной активной электроэнергии на начало каждого месяца по всем тарифам в течение двадцати четырех месяцев;
• значения учтенной активной электроэнергии каждого получаса месяца в течение двух месяцев;
• значение учтенной активной электроэнергии на начало суток в течении 45 суток;
• времени включения/отключения питания;
• времени открытия и закрытия канала на запись;
• времени и даты до и после коррекции;
• времени и даты открытия и закрытия крышки клеммной колодки и крышки корпуса электросчетчика.

Счетчики имеют возможность записи тарифных зон суток, текущего времени, дня недели, числа, месяца, года, лимитов электроэнергии и мощности, категории потребителя.

Счетчики имеет возможность считывания:

• потребленной по тарифам энергии за сутки;
• потребленной по тарифам энергии за каждый месяц года;
• тарифного расписания;
• текущего времени и текущей даты.

Защита от несанкционированного доступа

Кроме механического пломбирования в электросчетчиках предусмотрено электронное пломбирование клеммной крышки и крышки. Электронные пломбы работают как во включенном, так и в выключенном состоянии электросчетчиков. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий, без возможности инициализации журналов.

Технические характеристики

Схема подключения

Схема подключения счетчика МАЯК-101АТД:
